- Seite 1 Bedienungsanleitung CLIMATIC™ 40 Providing indoor climate comfort MUL37G-0607 12-2009 Übersetzung von der ursprünglichen Handbuch...
-
Seite 2: Inhaltsverzeichnis
INDEX INHALT SEITE • INDEX • BESCHREIBUNG DER REGLER .- CLIMATIC 40 REGLER 2.- DC4 ANSCHLUSS (ECOLEAN) 3.- DC40 FERNANSCHLUSS (AIRCOOLAIR) • MENÜ • REGULIERUNG .- ECOLEAN 2.- AIRCOOLAIR 3.- AIRCUBE • ERWEITERTE FUNKTIONEN .- EXTERNE FREIGABE EIN/AUS 2.- FERNUMSCHALTUNG WINTER / SOMMER 3.- DYNAMISCHE SOLLWERTVERSTELLUNG... -
Seite 3: Beschreibung Der Regler
BESCHREIBUNG DER REGLER 1.- CLIMATIC 40 REGLER Der Climatic 40 Regler ist ein elektronisches Gerät für die Steuerung von Ecolean EAC/EAR-Geräten (LUFT/WASSER Kaltwasser- satz/Wärmepumpe), Aircoolair ANCM/ANHM-Geräten (LUF/LUFT-Geräte) und Aircube KSCM/KSHM-Geräten (Verflüssiger). Das Thermostat ermöglicht folgende Funktionen: • Gerät EIN/AUS • Auswahl Betriebsmodus des Systems •... -
Seite 4: Beschreibung Der Steuerung

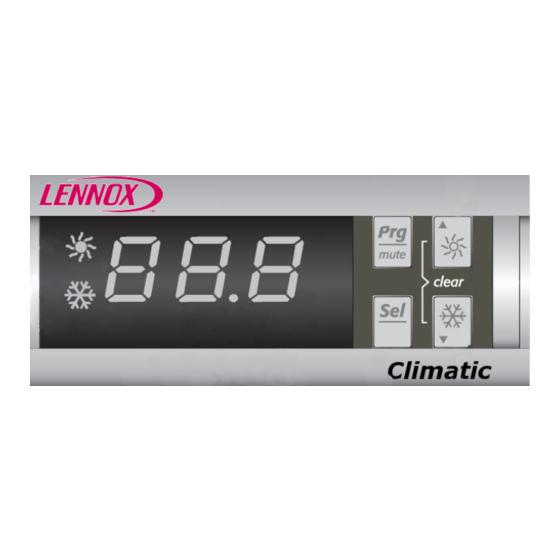

BESCHREIBUNG DER STEUERUNG CLIMATIC 40 STEUERUNG In der folgenden Abbildung und Tabelle sind die Symbole auf dem Display und der Tastatur beschrieben und erläutert: Das Hauptdisplay zeigt: Wassereintrittstemperatur für ECOLEAN, Umgebungstemperatur für AIRCOOLAIR und Gerätestatus (Ein/ Aus) für AIRCUBE. E D C B A... -
Seite 5: Dc41 Fernbedienung (Ecolean)
Bei Aircube-Maschinen sind keine Sollwerte einzustellen, da bei diesen die Kompressoren direkt durch Fernkontakte gesteuert werden. 2.- DC41 FERNBEDIENUNG (ECOLEAN) DC4 ist eine optionales Bedienfeld, mit der die Climatic 40 Steuerung bedient werden kann. Die Tasten und Anzeigen auf dem Display geben genau die Bedienerschnittstelle der Climatic 40 wieder. -
Seite 6: Funktion
BESCHREIBUNG DER REGLER 3.- DC40 FERNBEDIENUNG (AIRCOOLAIR) Die Illustration und die nachfolgende Tabelle geben die Symbole wieder, die auf dem Display und auf der Tastatur erscheinen und erläutern deren Bedeutung. AUS erscheint im Hauptfeld des Displays, wenn die Maschine ausgeschaltet ist. Der Sollwert wird bei laufender Maschine angezeigt. - Seite 7 BESCHREIBUNG DER STEUERUNG 3.1.- EIN-/AUSSCHALTEN DER MASCHINE MIT DER FERNBEDIENUNG DC40 (AIRCOOLAIR) Zum Einschalten der Maschine die Taste “ ” drücken. Das Display zeigt den aktuellen Betriebsmodus an. 3.2.- AUSWAHL DES BETRIEBSMODUS DER MASCHINE Sobald die Maschine eingeschaltet ist, können Sie durch Drücken der Taste “Modus” Kühlen, Heizen oder Automatik auswählen. Im Automatik-Modus wählen Sie lediglich den Sollwert und das System schaltet automatisch, je nach Umgebungstemperatur im Vergleich zum Sollwert, zwischen Kühlen und Heizen hin und her.
-
Seite 8: Beschreibung Der Regelung
BESCHREIBUNG DER REGELUNG KONFIGURATION a) Menü Zeitzonen öffnen b) Die Startstunde der . Zeitzone für Werktage eingeben. c) Bestätigen Zeitzone Werktage 3 Sek. blinkt d) Die Startminute der . Zeitzone für Werktage eingeben. e) Bestätigen f) Den Sollwert für die . Zeitzone für Werktage einge- ben (Ein/Aus/Temperatur). -
Seite 9: Menü
MENÜ Zugang zum Menü: A) MENÜANZEIGE FÜHLER Drücken Sie die Taste “ ”, um zum Fühlermenü zu gelangen. Sek. “ b0”, “b02”, “b04”, “b06” ,“b07” ,“b08” ,“b02” erscheint auf dem Display (je nach Maschinenkonfiguration). Einmal wird die Prüfspitze, nach einigen Sekunden, Umdrehungen “b0” in sein temperature/pressure Maß... - Seite 10 MENÜ MENÜBAUM FÜHLEREINSTE- LLUNGEN FROSTSCHUTZ UND ELEKTROHEIZUNG FÜHLER VERDICHTER ABTAUEN VENTILATOREN GERÄTEEINSTELLUNG ALARME REGELUNG TIMER-EINSTELLUNG SOFTWARE ANMERKUNGEN: a) Eine Änderung der Parameter ohne anschließende Bestätigung über “ Sel ” ist unwirksam. Der vorherige Wert bleibt erhalten. b) Nach der Bestätigung einer Änderung, entgehen Sie bis zum Hauptmenü, um es zu speichern; andernfalls werden Änderungen annulliert. c) Falls innerhalb von 60 Sekunden die Tastatur nicht betätigt wird, schließt sich das Menü...
-
Seite 11: Aircoolair
REGELUNG 1.- ECOLEAN Die Wassereintrittstemperatur wird über einen Sollwert und einen Toleranzbereich (Differenz) von einem Thermostat gesteuert, wie in den folgenden Diagrammen dargestellt: 1.1- BETRIEBSMODUS KÜHLEN 1.2- BETRIEBSMODUS HEIZEN STUFE STUFE 2 STUFE 2 STUFE Wassereintritts- Wassereintritts- temperatur (ºC) temperatur (ºC) Gerät 2 CM Gerät 2 CM... -
Seite 12: Erweiterte Funktionen
ERWEITERTE FUNKTIONEN 1.- EXTERNE FREIGABE EIN/AUS Diese Funktion ermöglicht das Ein-/Ausschalten der Maschine über einen einfachen Fernkontakt (Kontakte 95-96 in den ECOLEAN und AIRCOOLAIR units; contacts 88-89 in den AIRCUBE Maßeinheiten). Kontakte schließen = EIN; Kontakt öffnen = AUS. 2.- FERNGESTEUERTE UMSTELLUNG WINTER/SOMMER Bei Wärmepumpenmaschinen (auch bei Aircoolair Nur Kühlen + Elektroheizung) kann der Kühl- oder Heizmodus über einen Fer- nkontakt ausgewählt werden (Kontakte 97-98). -
Seite 13: Glt Kommunikation
AIRCOOLAIR Für weitergehende Informationen siehe das Handbuch GLT-Kommunikation. 5.- PROGRAMMIERUNG DER ZEITZONEN (Ecolean) Die Climatic 40 Steuerung ermöglicht die Programmierung von 2 Zeitzonen pro Tag, beide mit einem anderen Sollwert. Die Einstellparameter werden in der folgenden Tabelle erläutert:** KÜHLEN HEIZEN... -
Seite 14: Low Noise
ERWEITERTE FUNKTIONEN 6.- LOW NOISE Diese Funktion ist bei folgenden Maschinen verfügbar: ECOLEAN EAC + Kit -5ºC und EAR 25-82 SM AIRCOOLAIR ANCM + Kit -5ºC und ANHM 22E-86D AIRCUBE KSCM + Kit -5ºC und KSHM 22E-86D Diese Funktion verändert den Sollwert für den Kondensationsdruck, um die Ventilatordrehzahl und damit den Lärmpegel zu senken (besonders nachts). -
Seite 15: Zeitsteuerung Und Verzögerungen
ERWEITERTE FUNKTIONEN TABELLE DER DIGITALEINGÄNGE DIGITALEINGÄNGE ECOLEAN AIRCOOLAIR AIRCUBE ANCM ANHM KSCM KSHM Strömungswächter Thermoschutz Ventilator EIN/AUS Kühlen/Heizen Kühlen/Heizen Kühlen/Heizen Kühlen/Heizen Hochdruck Kreis Niederdruck Kreis EIN/AUS EIN/AUS Stufe Stufe 3 Stufe 2 Hochdruck Kreis 2 Niederdruck Kreis 2 ID0 Stufe 4 8.- ZEITSTEUERUNG UND VERZÖGERUNGEN... -
Seite 16: Abtauen
ERWEITERTE FUNKTIONEN WASSERPUMPE - STRÖMUNGSWÄCHTER (ECOLEAN) Der Strömungswächter stellt sicher, dass die Wasserpumpe nicht läuft, wenn kein Wasserstrom vorhanden ist. Das Signal des Strömungswächters wird erst 50 Sekunden nach Start der Wasserpumpe aktiviert. Wenn der Alarm aktiviert wird, stoppt der Strömungswächter die Wasserpumpe. -
Seite 17: Kondensationsdruckregelung
ERWEITERTE FUNKTIONEN 10.- KONDENSATIONSDRUCKREGELUNG Der Funktion der Kondensationsdruckregelung liegt darin, während des Kühlmodus bei Außentemperaturen zwischen 0°C und 46°C sehr niedrige Kondensationstemperaturen zu verhindern. Je nach Gerät ist diese Funktion: ..- PROPORTIONALE DRUCKSTEUERUNG Modelle: ECOLEAN: EAC + Kit -5ºC und EAR 25-82 SM AIRCOOLAIR: ANCM + Kit -5ºC und ANHM 22E-86D AIRCUBE:... -
Seite 18: Freie-Kühlung
ERWEITERTE FUNKTIONEN 11.- FREIE-KÜHLUNG Diese Option nutzt im Kühlmodus die Außenbedingungen. Freie-Kühlung wird aktiviert, wenn die Außentemperatur um 1°C niedriger ist als die Innentemperatur, wenn erstere - < 0ºC sind die Kompressoren deaktiviert und die Lufteinlassklappe ist komplett geöffnet, um ausschließlich Außenluft einströmen zu lassen (genügt unter diesen Bedingungen). -
Seite 19: Parameter
PARAMETER VOREINSTELLUNG BESCHREIBUNG MIN. MAX. ABW. M.E. PAR. ECOLEAN AIRCOOLAIR AIRCUBE Frostschutz und Elektroheizung Sollwert Frostschutzalarm ºC ------ ºC ------ Differenz Frostschutz Bypass-Zeit Frostschutzalarm Sek. ------ Sollwert Frostschutzheizung ºC ------ ------ ºC ------ ------ Differenz Frostschutzheizung absoluter Sollwert Zusatzheizung (. Stufe) ºC ------ ------... - Seite 20 PARAMETER VOREINSTELLUNG BESCHREIBUNG MIN. MAX. ABW. GERÄT PAR. ECOLEAN AIRCOOLAIR AIRCUBE Abtauen Aktivierung Abtauzyklus flag Druck Abtaubeginn Druck Abtauende Mindestzeit für Abtaubeginn Sek. Mindestdauer eines Abtauzyklus Sek. Höchstdauer eines Abtauzyklus min. Abtauverzögerung zwischen zwei Abtauanforderungen im selben Kreislauf min. Abtauverzögerung zwischen zwei Kreisläufen min.
- Seite 21 PARAMETER VOREINSTELLUNG BESCHREIBUNG MIN. MAX. ABW. GERÄT PAR. ECOLEAN AIRCOOLAIR AIRCUBE Regelung (EAC/EAR 25-43) Sollwert Kühlen ºC 0 (EAC/EAR 472-82) ------ 9 (EAC/EAR 003-804) 2 (EAC/EAR 25-43) (ANCM/HM 22E-43E) Differenz im Kühlmodus ºC 3 (EAC/EAR 472-82) 2 (ANCM/HM 52D-86D) ------ 4 (EAC/EAR 003-804) 4 (ANCM/HM 2D-52D) 4 (EAC/EAR 25-43)
-
Seite 22: Sicherheitsvorrichtungen
SICHERHEITSVORRICHTUNGEN FROSTSCHUTZÜBERWACHUNG (ECOLEAN). Diese Überwachung wird von der Regelung aktiviert, wenn die Wasseraustrittstemperatur am Fühler (b2) im Wärmetauscher +4,5ºC misst und deaktiviert, wenn der Fühler wieder eine Wasseraustrittstemperatur von +5,5ºC ermittelt. Wenn die Überwachung aktiviert ist, tritt Folgendes auf: - Falls das Gerät im STANDBY-Modus läuft: Die Wasserpumpe läuft an, ebenso die Elektroheizung für den Wärmetauscher und für den Wassertank (falls vorhanden). -
Seite 23: Anweisungen Für Die Montage Und Installation
ANWEISUNGEN FÜR DIE MONTAGE UND INSTALLATION DC40. Montageanleitung . Mithilfe eines Schraubendrehers die vordere Abdeckung des Bediengerätes vom Gehäuse lösen, wie in Abb. 8. gezeigt. 2. Öffnen Sie das Gerät, indem Sie die vordere Abdeckung mit einer Drehbewegung anheben. Abb. 8. Ansicht der Unterseite 3. -
Seite 24: Elektrische Anschlüsse
ANWEISUNGEN FÜR DIE MONTAGE UND INSTALLATION DC41. Montageanleitung: . Das Telefonkabel durch das Loch in der Gehäuserückseite führen. 2. Die Rückseite des Gehäuses mit den Rundkopfschrauben an der Wand befestigen. 3. Das Telefonkabel mit der Schnittstelle RJ2 der DC4 verbinden. 4. -
Seite 25: Alarme
- Der Alarmcode wird im Wechsel mit dem Hauptmenü auf dem Display der Climatic 40 angezeigt. - Nur bei Aircoolair-Geräten wird ein Alarmcode (abweichend von demjenigen der Climatic 40) auf dem Display des DC40 im Wechsel mit dem Hauptmenü angezeigt. - Seite 26 Zeitbegrenzung für Kompressorbetrieb überschritten. AUTO - Kompressorbetriebszeit (Parameter C0). bei Alarm deaktiviert - Kompressorbetriebszeitbegrenzung (Par. C5). Warnung ------ ------ Climatic 40 Hardwarefehler AUTO Serviceabteilung anrufen Warnung ------ Gerät stoppt AUTO Serviceabteilung anrufen Climatic 40 Hardwarefehler Kontrolle: - Grüne LED auf der Platine ist an.
- Seite 27 - DC40-Anschlüsse kontrollieren (siehe Schaltpläne). Gerät stoppt AUTO Climatic 40. (nur Aircoolair). Serviceabteilung anrufen Allgemeiner Alarm ------ ------ Climatic 40 Alarmcode prüfen und entsprechend handeln. Einige aktive Störungen an Climatic 40. nicht verwendet ------ ------ Serviceabteilung anrufen DC40 Alarm interner Fühler ------...
- Seite 28 ALARME ALARMPROTOKOLL Climatic 40 besitzt ein Protokoll, in dem bedeutsame Vorfälle, die den Betrieb des Gerätes stoppen (Alarme) oder einschränken (Warnhinweise) gespeichert werden. Um zum Alarmprotokollmenü zu gelangen, so vorgehen, wie in Kapitel 3 MENÜ im Abschnitt MENÜ PARAMETERBEARBEITUNG erläutert. Anstatt 22 das Passwort 44 eingeben.
- Seite 29 ANMERKUNGEN...
- Seite 30 ANMERKUNGEN...
- Seite 31 ANMERKUNGEN...
- Seite 32 BELGIEN, LUXEMBURG PORTUGAL Aufgrund von Lennox’ ständigen Bemühungen www.lennoxbelgium.com www.lennoxportugal.com u m w e i t e r e Q u a l i t ä t s v e r b e s s e r u n g e n bleiben Änderungen in technischen Daten,...
