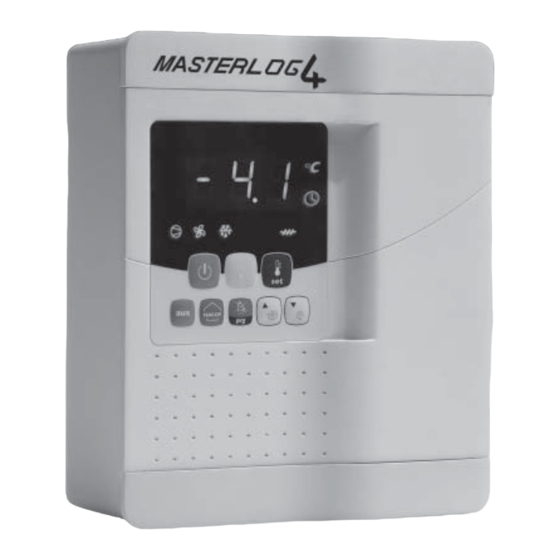

- Seite 1 Masterlog4 Benutzerhandbuch Masterlog 4 «Version 2» (Ab dem 11. März 2008)
- Seite 2 Code +050004037 Rel. 1.0 – 11/03/2008...
- Seite 3 BENUTZERHANDBUCH MASTERLOG 4 « Version 2» Die Parameter der MASTERLOG 4-Regelung (bn1) sind für einen Betrieb mit Verdampfern bei Luftabtauung mit Pluskälte vorgegeben. Für jede andere Betriebsart können Sie folgende Programme anwählen: ‘bn1’ = Pluskälte mit Luftabtauung ‘bn2’ = Pluskälte mit elektrischer Abtauung ‘bn3’...
- Seite 4 1 - Kabelführung Position der Sensoren: 18 - 19 Raumluftfühler (PROBE 1) 20 - 21 Abtauendfühler (PROBE 2) Position der digitalen Eingänge: 22 - 23 Digit Eingang 1 (DI 1) - Parameter A4 24 - 25 Digit Eingang 2 (DI 2) - Parameter A5 26 - 27 Digit Eingang 3 (DI 3) - Parameter A9 Nützlinge: 13 - 14 AUX 1 –...
- Seite 5 2 - Anzeiger Bedeutung bei fest Bedeutung bei blinkenden Symbole Farbe aufleuchtendem Symbol Symbol Bernsteinfarben Verdichter im Betrieb Verdichter in Startbereitschaft Verflüssigerventilator in Bernsteinfarben Verflüssigerventilator in Betrieb Startbereitschaft Verflüssigerventilator in Bernsteinfarben Abtauung im Gang Startbereitschaft Hilfsausgang als AUX-Ausgang Funktion Heizelementeblockierung beim Bernsteinfarben parametriert Start aktiviert...
-
Seite 6: Zugriff Zu Den Parametern
Parameter 3-1 . Zugriff zu den Parametern: Nur den Sollwert ändern Auf SET drücken, um den Wert 1 Sekunde lang auf SET drücken Mit den Pfeilen den Sollwert ändern zu bestätigen Zugriff zu allen Parametern Gleichzeitig 5 Sekunden lang auf "00"... - Seite 7 3-2 . Rotation des Menüs der Parameterliste (OPTION) Fühler Stundenbereich Regelung HACCP (OPTION) Verdichter Konfiguration Ventilator Abtauung Alarm ‘Set’ = um einen Parameter einzugeben oder ihn zu verlassen ‘Set’ = um in einen Datensatz einzugeben ‘Prg’ = um einen Datensatz zu verlassen Code +050004037 Rel.
-
Seite 8: Parameterliste
4-Parameterliste: Die Parameter können gemäß dem Modell von MD33 variieren. /: Fühlerparameter Mess- Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Bn 4 Bn 5 Bn 6 Anzeige einheit Messverzögerung des Fühlers 1 = sofortige Reaktion 15 = verlangsamte Reaktion Anzeigeverzögerung Fühler 0 = langsam 15 = schnell... - Seite 9 r: Regelungsparameter Mess- Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Bn 4 Bn 5 Bn 6 Affichage einheit °C/°F Temperatursollwert °C/°F Differenzwert °C/°F Neutrale Zone °C/°F Differenz warmes Relais (mit neutraler Zone) Mindestwert des für den Benutzer erlaubten °C/°F Sollwerts Höchstwert des für den Benutzer erlaubten...
- Seite 10 d: Abtauparameter Mess- Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Bn 4 Bn 5 Bn 6 Anzeige einheit Abtauart 0 = Abtauung durch Widerstand in Temperatur oder Zeit 1 = Abtauung durch Warmgas in Temperatur oder Zeit Wahl 2 = Abtauung durch Widerstand in Zeit 3 = Abtauung durch Warmgas in Zeit 4 = Abtauung durch Widerstand in Temperatur oder...
- Seite 11 A: Alarmparameter Mess- Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Bn 4 Bn 5 Bn 6 Anzeige einheit °C/°F Differenzwert Alarme und Ventilatoren Typ Alarmschwelle niedere Temperatur (AL) und hohe Temperatur (AH) 0 = AL und AH Schwelle gegenüber dem Sollwert Wahl (werkseitig eingestellt) 1 = AL und AH absolute Schwellen...
- Seite 12 F: Lüftungsparameter Mess- Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Anzeige einheit Verwaltung der Ventilatoren 0 = Ventilator immer in Betrieb außer Phasen F2, F3, Fd 1 = Thermostatventilator abhängig von der Differenz zwischen der Regelungstemperatur und der Temperatur Wahl des Verdampfers (gegenüber F1) 2 = Thermostatventilator abhängig von der Temperatur...
- Seite 13 Mess- Anzeige Parameter und Beschreibung Bn 1 Bn 2 Bn 3 Bn 4 Bn 5 Bn 6 einheit Funktionsweise des Summers Wahl 0 = bei Alarm 1 = immer ausgeschaltet Funktionsweise des Relais 5 0 = Relais bei Alarm geöffnet 1 = Relais bei Alarm geschlossen 2 = Hilfsausgang Schließung oder Öffnung des Relais 4 durch Druck auf die Taste AUX...
- Seite 14 HA: HACCP-Alarmparameter ( OPTION) Mess- Anzeige Parameter und Beschreibung einheit Anzahl der aufgetretenen HA-Alarmereignisse Datum/Stunde des letzten HA-Ereignisses Jahr Jahr Monat Monat Stunde Stunde Minute Dauer Dauer Datum/Stunde des letzten HA-Ereignisses Jahr Jahr Monat Monat Stunde Stunde Minute Dauer Dauer Datum/Stunde des letzten HA-Ereignisses Jahr Jahr...
- Seite 15 Mess- Anzeige Parameter und Beschreibung einheit Datum/Stunde des letzten HF-Ereignisses Jahr Jahr Monat Monat Stunde Stunde Minute Dauer Dauer Datum/Stunde des letzten HA-Ereignisses Jahr Jahr Monat Monat Stunde Stunde Minute Dauer Dauer HACCP-Alarmverzögerung Htd = 0 Funktion deaktiviert td: Parameter der Abtauzeiten (OPTION) Mess- Anzeige Parameter und Beschreibung...
- Seite 16 Mess- Anzeige Parameter und Beschreibung einheit Stundenbereich Abtauung 3 Stunde Stunde Minute Stundenbereich Abtauung 4 Stunde Stunde Minute Stundenbereich Abtauung 5 Tag/ Stunde Stunde Minute Stundenbereich Abtauung 6 Stunde Stunde Minute Stundenbereich Abtauung 7 Stunde Stunde Minute Stundenbereich Abtauung 8 Stunde Stunde Minute...
- Seite 17 Mess- Anzeige Parameter und Beschreibung einheit Stundenbereich Ausschaltung Licht/Hilfsausgang Tag (wie ton) Stunde Stunde Minute Programmierung Datum/Stunde Jahr Jahr Monat Monat Wochentag 1 = Montag 2 = Dienstag 3 = Mittwoch 4 = Donnerstag 5 = Freitag 6 = Samstag 7 = Sonntag Stunde Stunde...
-
Seite 18: Liste Der Alarmcodes
5 - Liste der Alarmcodes Symbol auf Code Beschreibung Alarmrelais Warnton Rückstellung Anzeiger Vor jedem Eingriff die Kabelführung überprüfen Virtueller Regelungsfühler gebrochen oder abgetrennt Aktiv aktiv automatisch blinkt Raumluftfühler S1 gebrochen oder abgetrennt erloschen erloschen automatisch blinkt Abtaufühler S2 gebrochen oder abgetrennt erloschen erloschen automatisch... - Seite 19 6 – Ersatzteile: * Masterlog 4-Regler mit den 2 Fühlern (Raumluft und Abtauende) Code PDEL01957 *Raumluftfühler Code PDEL00490 *Fühler Abtauende Code PDEL00455 7 – Verschiedenes: 7 – 1 Prüfen, ob ein NTC-Fühler gebrochen ist: Temp. °C KΩ-Wert 7 – 2...
- Seite 20 Code +050004037 Rel. 1.0 – 11/03/2008...
-
Seite 21: Technische Daten
FRANÇAIS 8. TECHNISCHE DATEN Spannungsversorgung: Modell E= Spannung: 230 V~, 50/60 Hz; Leistung: 11,3 VA, 50 mA~ max. Modell A= Spannung: 115 V~, 50/60 Hz; Leistung: 11,3 VA, 100 mA~ max. Von der Spannungsversorgung garantierte Isolierung: Isolierung gegen Niedrigstspannung: rVerstärkt 6 mm in Luft, 8 mm an der Oberfl äche 3750 V Hauptisolierung. - Seite 22 Blanke Platine= -10T65°C; <90% rF nicht kondensierend. Betriebsbedingungen: mit Kunststoffgehäuse= -10T50°C; <90% rF nicht kondensierend. Stromwerten= Relais 1 12 A; Relais 2 0 A; Relais 3 4 A; Relais 4 4 A; Relais 5 4 A; Relais 1 0 A; Relais 2 12 A;...
- Seite 24 LENNOX EMEA se réserve le droit d'apporter toute modification sans préavis. 69741 GENAS CEDEX - FRANCE LENNOX EMEA reserves itself the right to make changes at any time without preliminary notice. Tél. : + 33 4 72 47 13 00 - Fax : + 33 4 72 47 13 96 LENNOX EMEA Angaben und Abbildungen unverbindlich.
