7
Montage
Kopfschutz tragen!
Schutzhandschuhe tragen!
Sicherheitsschuhe tragen!
Arbeitsschutzkleidung tragen!
Das Rollfahrwerk kann an die Breite des Trägers (Schie-
nenbreite 55 - 220 mm, min. Trägerbreite je nach Roll-
fahrwerk-Modell) angepasst werden.
VORSICHT!
Quetschgefahr!
Bei unsachgemäßen Arbeiten am Rollfahrwerk
besteht Verletzungsgefahr für Finger und Hände.
- Beachten Sie das Gewicht des Rollfahrwerks beim
Aufsetzen der Führungsrollen auf den Träger. Ach-
ten Sie auf eine stabile Auflage der Führungsrollen.

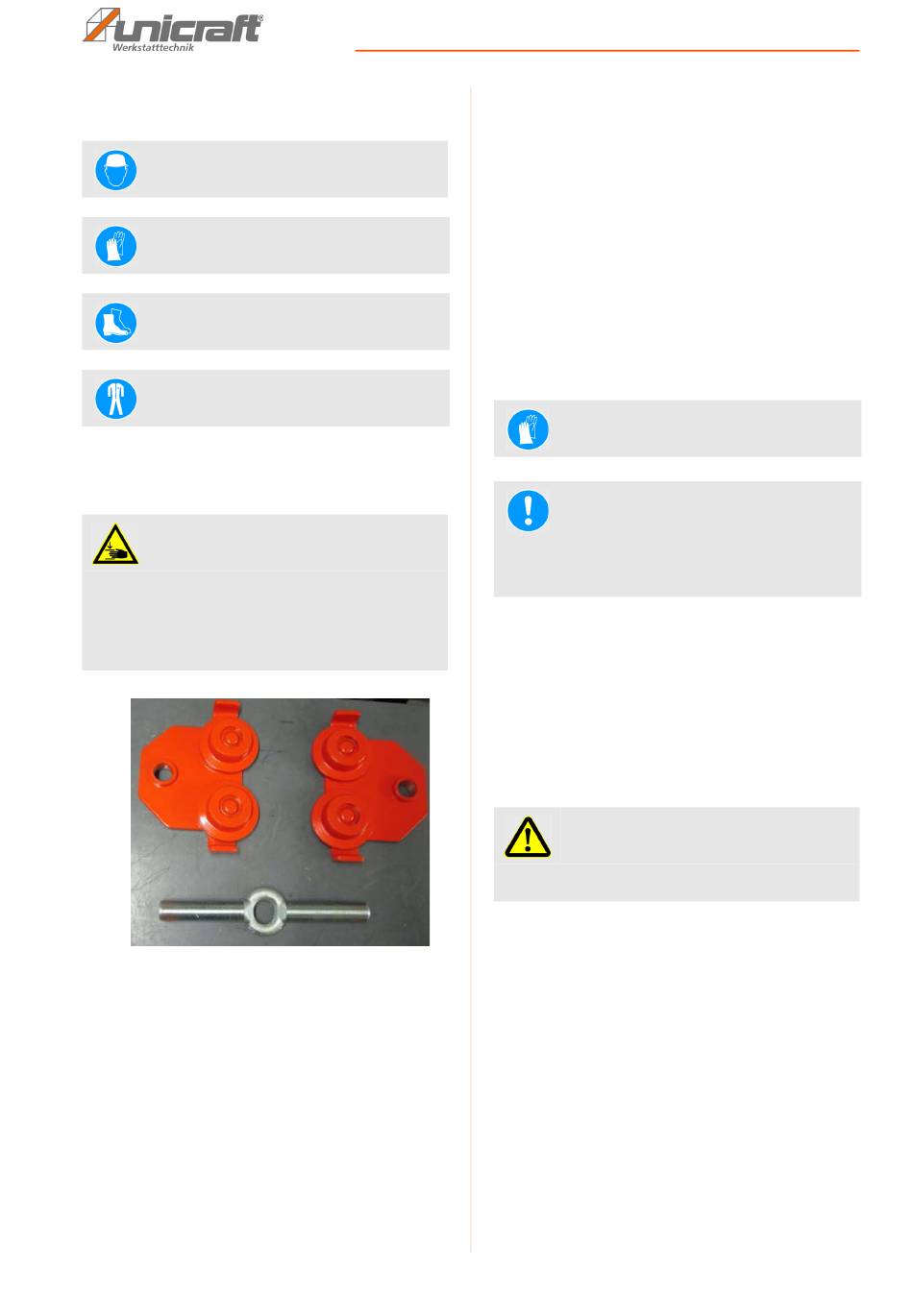

Abb. 5: Montage-Teile
Schritt 1: Die Teile auf Abnutzung oder Beschädigun-
gen prüfen.
Schritt 2: Die Breite des Stahlträgers messen.
Schritt 3: Die Gewindestange in die Gewindebohrun-
gen der Seitenteile einschrauben.
Schritt 4: Stellen Sie das gewünschte Maß für die Posi-
tion der Führungsrollen entsprechend der
Breite des Stahlträgers durch Verstellen der
Gewindestange ein. Beachten Sie ein seitli-
ches Spiel von ca. 3 bis 5 mm zwischen den
Radflanschen und der Träger-Lauffläche.
RFW-Serie | Version 1.01
Schritt 5: Setzen Sie das Fahrwerk auf den Träger und
schieben Sie es an, um es auf Leichtgängig-
keit zu prüfen.
Schritt 6: Montieren Sie Transportwegs-Begrenzungen,
um zu vermeiden, dass das Fahrwerk über
den Träger hinausrollen kann.
8
Pflege, Wartung und Instandsetzung
8.1 Pflege durch Reinigung
Das Rollfahrwerk ist stets in einem sauberen Zustand zu
halten.
Schutzhandschuhe tragen!
HINWEIS!
Verwenden Sie für alle Reinigungsarbeiten niemals
scharfe Reinigungsmittel. Dies kann zu Beschädi-
gungen oder Zerstörung des Gerätes führen.
Alle Kunststoffteile und lackierten Oberflächen sollten
mit einem weichen, angefeuchteten Tuch und etwas
Neutralreiniger gesäubert werden.
Überschüssiges Schmierfett oder Öl mit einem trocke-
nen und fusselfreien Tuch entfernen.
8.2 Wartung und Instandsetzung/Reparatur
ACHTUNG!
Wartungs- und Instandsetzungsarbeiten dürfen aus-
schließlich von Fachpersonal durchgeführt werden.
Sollte das Rollfahrwerk nicht ordnungsgemäß funktionie-
ren, wenden Sie sich an einen Fachhändler oder an un-
seren Kundenservice. Die Kontaktdaten finden Sie im
Kapitel 1.2 Kundenservice.
Sämtliche Schutz- und Sicherheitseinrichtungen müs-
sen nach abgeschlossenen Reparatur- und Wartungs-
arbeiten sofort wieder montiert werden.
Montage
9
