Inhaltszusammenfassung für unicraft SRWH 2500 LFH

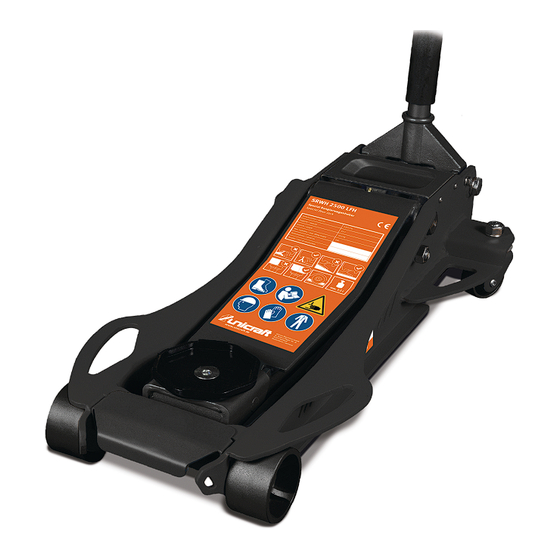

- Seite 1 Betriebsanleitung Spezial-Rangierwagenheber SRWH 2500 LFH SRWH 3000 LFH SRWH 2500 LFH...
- Seite 2 FL/ES 10.2 Entsorgung von Schmierstoffen....... 13 11 Ersatzteile ............13 11.1 Ersatzteilbestellung.......... 13 Angaben zum Urheberrecht 11.2 Ersatzteilzeichnung SRWH 2500 LFH..... 14 11.3 Ersatzteilzeichnung 3000 LFH......15 Copyright © 2023 Stürmer Maschinen GmbH, Hallstadt, 12 Hydraulikplan............16 Deutschland. 13 EU-Konformitätserklärung ......... 17 Die Inhalte dieser Betriebsanleitung sind alleiniges Eigentum der Firma Stürmer Maschinen GmbH.
- Seite 3 Einführung Einführung 1.3 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden Mit dem Kauf des Rangierwagenhebers von UNICRAFT unter Berücksichtigung der geltenden Normen und Vor- haben Sie eine gute Wahl getroffen. schriften, des Stands der Technik sowie unserer langjäh- rigen Erkenntnisse und Erfahrungen zusammengestellt.
- Seite 4 Sicherheit 2.3 Sicherheitsvorschrift für das Bedienpersonal WARNUNG! Das Bedienpersonal hat in jedem Fall darauf zu achten, Diese Kombination aus Symbol und Signalwort weist dass die angegebene max. Tragkraft des Rangierwa- auf eine möglicherweise gefährliche Situation hin, die genhebers nicht überschritten wird. zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 5 Technische Daten 2.4 Sicherheitskennzeichnung am Rangierwa- 2.7 Bestimmungsgemäße Verwendung genheber Der Rangierwagenheber dient ausschließlich zum He- Die an dem Rangierwagenheber angebrachten Sicher- ben und Senken von Lasten, z. B. Fahrzeugen, bis zur heitskennzeichnungen dürfen nicht entfernt werden. Be- angegebenen Maximal-Last. schädigte oder fehlende Sicherheitskennzeichnungen Der Rangierwagenheber darf nur von eingewiesenen Personen betrieben werden.
- Seite 6 Umgebung. Lagern Sie den Wagenheber nur mit abgelassenem He- bearm und geschlossenem Ablassventil. Legen Sie nichts auf den Wagenheber. Gerätebeschreibung Abb. 1: Typenschild Rangierwagenheber SRWH 2500 LFH Transport, Verpackung, Lagerung Abb. 2: Gerätebeschreibung 1 Pumphebel 4.1 Transport...
- Seite 7 Montage Montage Schutzhandschuhe tragen! Sicherheitsschuhe tragen! Abb. 5: Montage des Pumphebels am Wagenheber Arbeitsschutzkleidung tragen! Schritt 5: Kontrollieren Sie, dass der Pumphebel in beide Richtungen gedreht und nicht aus der Fassung gezogen werden kann. VORSICHT! Bedienung Quetschgefahr! Bei unsachgemäßen Arbeiten am Rangierwagenhe- ber besteht Verletzungsgefahr für Finger und Hände.
- Seite 8 Bedienung Schritt 5: Bevor der Hebearm die Last berührt, überprü- fen Sie nochmals die Ausrichtung des Wagen- Sicherheitsschuhe tragen! heber-Sattels zum Aufnahmenpunkt der Last. Achten Sie dabei darauf, dass das Gewicht zentral auf dem Sattel des Wagenhebers ver- teilt wird. Arbeitsschutzkleidung tragen! Schritt 6: Heben Sie die Last ruhig und gleichmäßig bis auf die gewünschte Höhe an.
- Seite 9 Pflege, Wartung und Instandsetzung Pflege, Wartung und Instandsetzung Schritt 2: Stellen Sie den Wagenheber auf einen flachen Arbeitstisch und heben Sie den vorderen Teil des Wagenhebers an (Abb.6). 8.1 Pflege durch Reinigung Der Rangierwagenheber ist stets in einem sauberen Zustand zu halten. Schutzhandschuhe tragen! HINWEIS! Verwenden Sie für alle Reinigungsarbeiten niemals...
- Seite 10 Pflege, Wartung und Instandsetzung Monatliche Wartung Schritt 2: Schraube öffnen und entfernen . Um den Wagenheber gut geschmiert zu halten, füh- ren Sie die folgenden Schritte aus. Schritt 1: Schmieren Sie die Gestänge, den Sattel und den Pumpenmechanismus mit leichtem Öl. Abb.
- Seite 11 Pflege, Wartung und Instandsetzung 8.4 Öl auffüllen 8.5 Hydrauliksystem entlüften Schritt 1: Deckel abnehmen und den Griff in die unterste Schritt 1: Pumphebel nach links drehen um das Ventil zu Position stellen . öffnen . Abb. 13: Deckel demontieren Abb. 16: Pumphebel drehen Schritt 2: Schraube öffnen und entfernen .
- Seite 12 Fehlersuche Fehlersuche Fehler Mögliche Ursache Lösung Wagenheber erreicht nicht die volle 1. Zu wenig Öl. 1.Hydrauliköl nachfüllen. Höhe. 2. Ablassventil nicht geschlossen 2.Ablassventil schließen Wagenheber senkt sich unter Last 1. Ablassventil nicht geschlossen. 1.Ablassventil schließen. 2. Pumpe undicht 2. Pumpe prüfen ggf. reparieren 3.Hydrauliköl verunreinigt 3.Hydrauliköl tauschen Wagenheber hebt nicht die definierte...
- Seite 13 Fett an den mit Schmierstoff versorgten Schmierstellen. Es muss die Laufrolle für den Rangierwagenheber SRWH 2500 LFH bestellt werden. Die Laufrolle hat in Die Entsorgungshinweise für die verwendeten Schmier- der Ersatzteilzeichnung die Nummer 26. stoffe stellt der Schmierstoffhersteller zur Verfügung.
- Seite 14 11.2 Ersatzteilzeichnung SRWH 2500 LFH Die nachfolgende Zeichnung soll Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Senden Sie gege- benenfalls eine Kopie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler. Abb. 18: Explosionszeichnung SRWH 2500 LFH SRWH-Serie | Version 1.04...
- Seite 15 Ersatzteile 11.3 Ersatzteilzeichnung 3000 LFH Die nachfolgende Zeichnung soll Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Senden Sie gege- benenfalls eine Kopie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler. Abb. 19: Explosionszeichnung 3000 LFH SRWH-Serie | Version 1.04...
- Seite 16 Hydraulikplan 12 Hydraulikplan Abb. 20: Hydraulikplan SRWH 2500 LFH und 3000 LFH SRWH-Serie | Version 1.04...
- Seite 17 D-96103 Hallstadt erklärt hiermit, dass folgendes Produkt ® Produktgruppe: Unicraft Werkstatttechnik Maschinentyp: Spezial-Rangierwagenheber Bezeichnung der Maschine *: SRWH 2500 LFH SRWH 3000 LFH Artikelnummer *: 6201126 6201127 Seriennummer *: ______________________ Baujahr *: 20_____ füllen Sie diese Felder anhand der Angaben auf dem Typenschild aus allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie –...
- Seite 18 www.unicraft.de...
