Cleanfit Control CYC25
Endress+Hauser
13 12

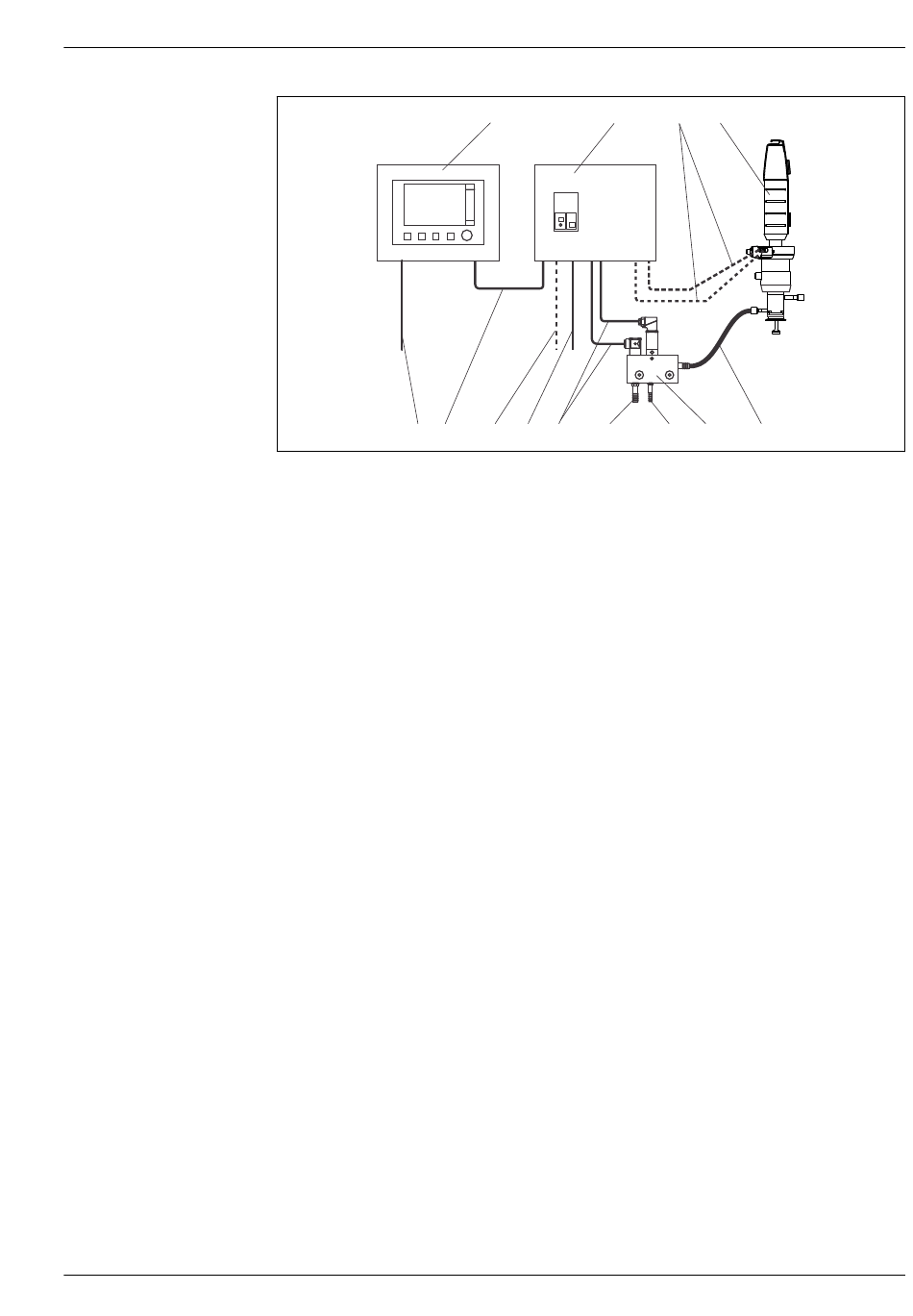

 1 Messeinrichtung
1 Messumformer Liquiline CM44x
2 Cleanfit Control CYC25
3 Druckluft Steuerleitungen
4 Armatur Cleanfit CPA875
5 Schlauch für Reinigungsmedium
6 Reinigungsinjektor Chemoclean CYR10
7 Eingang für Reinigungsmedium
8 Eingang für Treibwasser
9 Elektrische Ansteuerung der Ventile
10 24 V - Versorgung für Cleanfit Control
11 Druckluftversorgung für Cleanfit Control
12 Signalleitung Messumformer - Cleanfit Control
13 Stromversorgung für Messumformer
Chemoclean Plus ist eine Funktion des Liquiline CM44x zur sequentiellen zyklischen Ansteuerung
von Relais, um eine automatisierte Reinigung durchführen zu können.
• Zeitlich unabhängige Ansteuerung von bis zu 4 Relais, der Programmablauf endet immer mit der
Ausgangssituation (z.B. Armatur ist in gleicher Position wie zu Beginn)
• Einzel-Programmstart über Vorortbedienung, digitale I/O oder Feldbus
• Intervallprogramm, Wochenprogramm
• Einbindung von digitalen I/O, z.B. Endlagenschaltern, zur Überwachung der Armaturenfunktion
• Kundenspezifisches "Failsafe" -Programm bei Programmabbruch oder Fehler
Cleanfit Control ist die Hardware zur Ansteuerung von Aktoren wie der Armatur, von Ventilen und
Pumpen.
• 1 oder 2 Vorsteuerventile zur Ansteuerung der Armatur und anderen pneumatischen Aktoren
(z.B. Pumpen)
• Anschlussmöglichkeit für 2 bzw. 3 elektrisch angesteuerte Aktoren (z.B. Ventile)
• Umschaltung von Automatik auf Handbetrieb als Sicherheitsstopp
• Bei Handbetrieb bleibt die Programmierung des Automatikbetriebs erhalten, die Ansteuerung aller
Aktoren außer der Armatur wird verhindert.
• Manuelles Verfahren der Armatur durch Schalter
1 2
11 10 9 8
3 4
7 5
6
A0024784
