3 Montageanleitung

1. Entfernen Sie die notwendige Anzahl vorperforierter Stücke aus dem Gehäuseboden, um den Einbau von
Sensoren, Versorgung und eventuellen Phasentrennungsrelais zu ermöglichen.
Benutzen Sie unbedingt die M25 Kabelverschraubungen, um einen sicheren Kabelanschluss zu erzielen.
2. Stellen Sie die Alarmeinheit so auf, dass sich Anzeige (A) auf Augenhöhe mit dem täglichen Benutzer befin-
det.
3. An freien Platz um das Gehäuse denken:
- 43 cm (B) damit der Deckel bei Wartungsarbeiten über dem Gehäuse platziert werden kann.
- 10 cm (C) unterhalb und zu den Seiten.
- 5 cm (D) zu den Seiten.
4. Montieren Sie die Alarmeinheit mit Ø5-mm Schrauben. Berücksichtigen Sie dabei die Abmessungen in der
Abbildung.

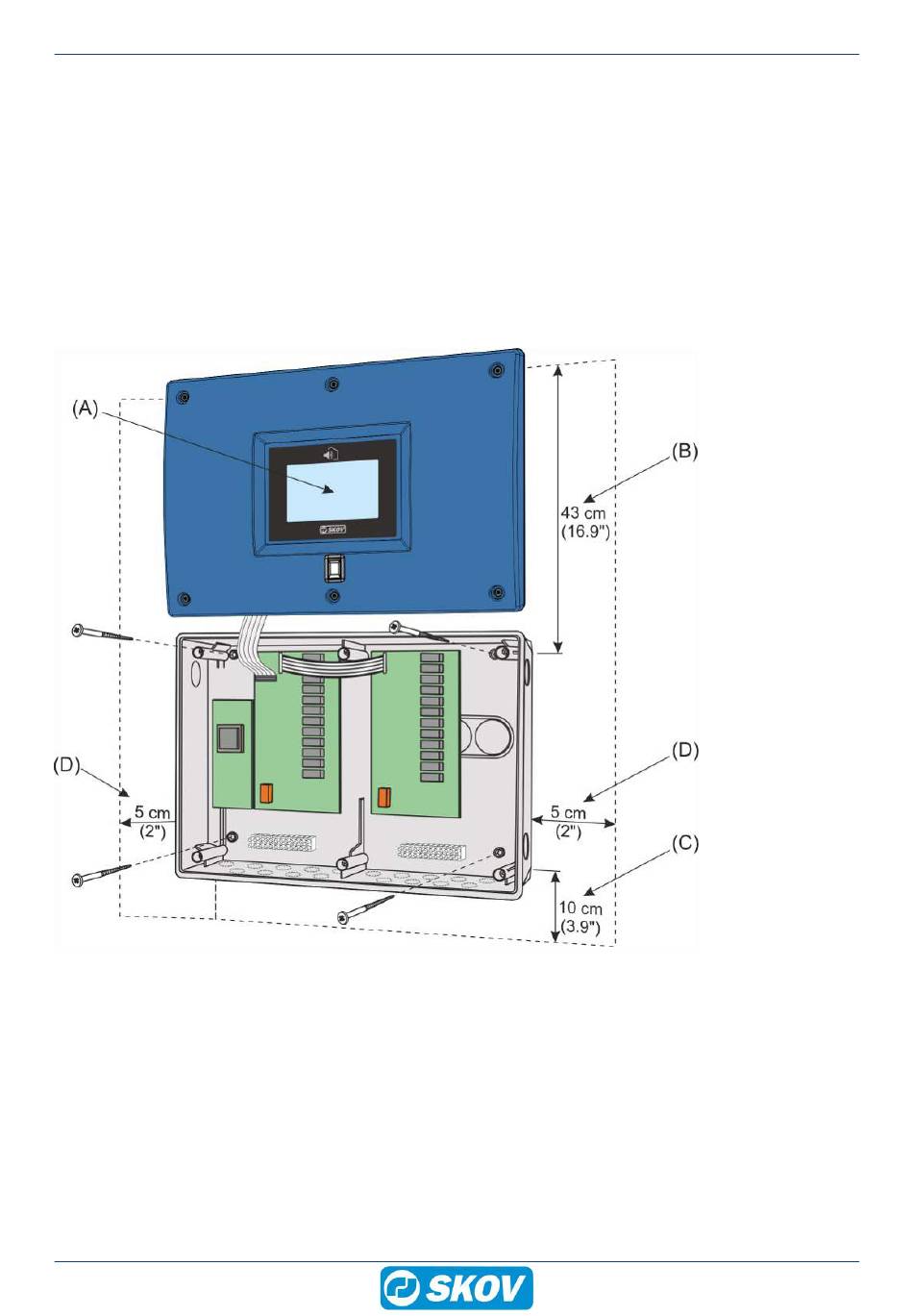

Abb. 2: Montage der Alarmeinheit.

3.1 Montage des Phasentrennungsrelais

Das Phasentrennungsrelais wird in einem externen Kasten neben der Alarmeinheit untergebracht. Das Phasen-
trennungsrelais kann Fehler in der Stromversorgung verursachen, was eine Rückstellung bzw. einen Neustart
des Computers erfordert.
