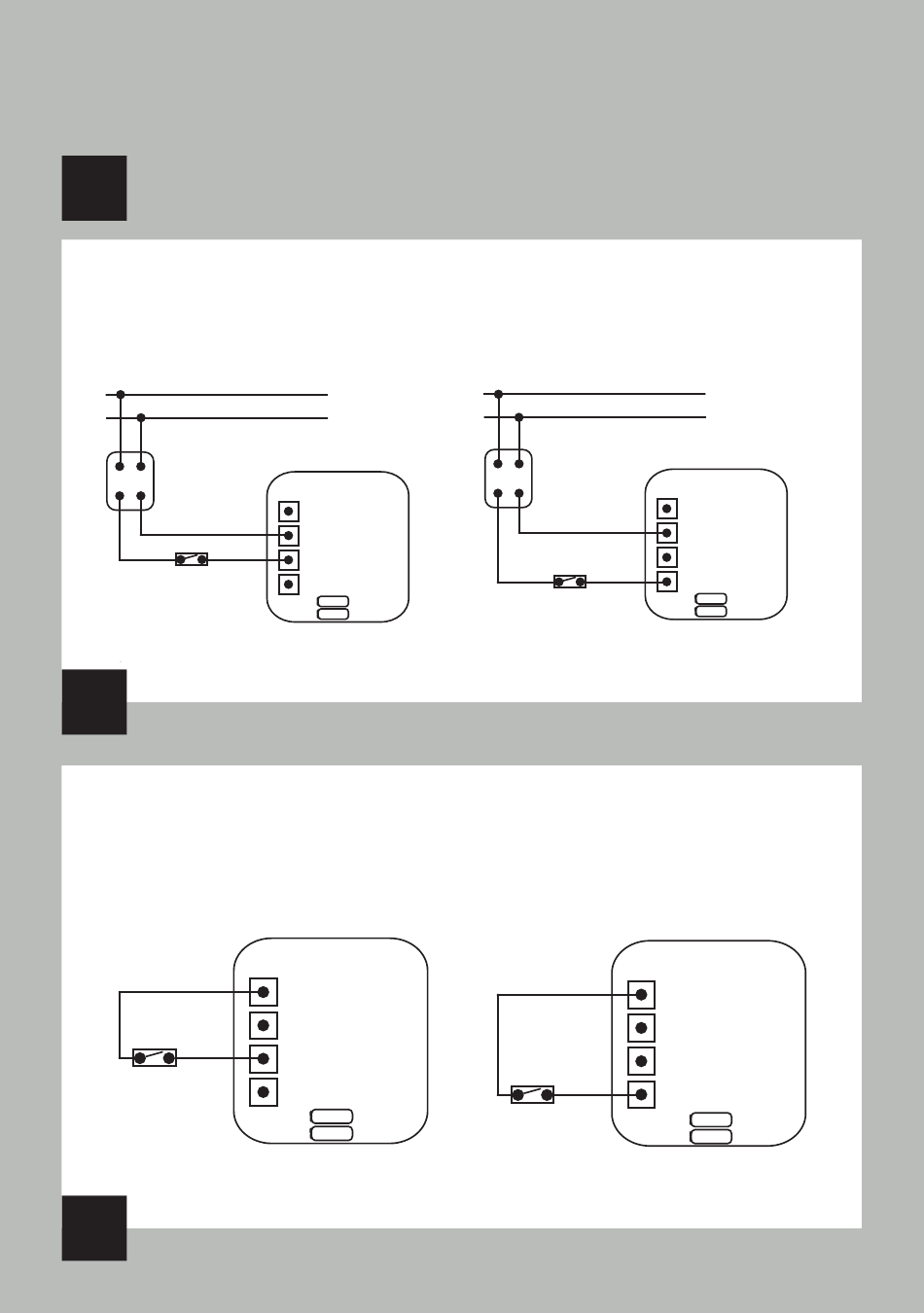

ANSCHLUSSSCHEMA

A
Klingeltrafobetrieb
Klemme B1 = Feste Melodie
Netz 230V~
Klingel-
trafo 8V~
8V~
Klingeltaster
1
8V~
8V~

Batteriebetrieb

Klemme A1 = Feste Melodie
8V~
Klingeltaster
(Batterien immer erforderlich)
2
Gong
Klemme A
Klemme B
Klemme 1
Klemme 2
!
AA
AA
2x 1,5V AA
(Batterien immer erforderlich)
AA
AA
AA
AA
Gong
Klemme A
Klemme B
Klemme 1
Klemme 2
!
AA
AA
AA
AA
2x 1,5V AA
8V~
Klemme B2 = Wechselnde Melodie
Netz 230V~
Klingel-
trafo 8V~
8V~
Klingeltaster
(Batterien immer erforderlich)
Klemme A2 = Wechselnde Melodie
Klingeltaster
(Batterien immer erforderlich)
AA
AA
3
Gong
Klemme A
Klemme B
Klemme 1
Klemme 2
AA
!
AA
AA
AA
2x 1,5V AA
AA
AA
AA
AA
Gong
Klemme A
Klemme B
Klemme 1
Klemme 2
!
AA
AA
2x 1,5V AA
