revolt ZX-3392 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Powerbank. Bitte lesen Sie
diese Bedienungsanleitung und befolgen Sie die aufgeführten
Hinweise und Tipps, damit Sie Ihre neue Powerbank optimal
einsetzen können.
Lieferumfang
•
Powerbank
•
USB Typ-C Ladekabel 2A
•
Anleitung
Optionales Zubehör
•
Faltbares Solarpanel (z.B. ZX-3220)
•
USB-Netzteil
Technische Daten
je 10.000 mAh, 37 Wh, 3,7 V
6x LiPo-Akku
insg. 60.000 mAh, 222 Wh
5V/3A, 9V/3A, 12V/3A,
DC USB-C
Input 15V/3A, 20V/3,25A
1+2
(PD 65 W max.)
5V/3A, 9V/3A, 12V/3A,
Output DC
15V/3A, 20V/3,25A
USB-C 1+2
(PD 65 W max.)
Output DC USB-A
5V/3A
1+2
DC USB-A
5V/4,5A, 9V/2A, 12V/1,5V
3+4
Anzahl LEDs 21
LED-Lampe Leistung 2 W
Helligkeit 500 Lumen
5V/3A: ~ 16 Std., 9V/3A: ~
9,5 Std., 12V/3A: ~ 7,5 Std.,
Ladezeit
15V/3A: ~ 6 Std., 20V/3,25A:
~4,5 Std.
Überspannung
Eingang
Unterspannung
Überstrom
Schutz vor Überspannung
Ausgang Kurzschluss
Akku-Überladung
Entladung
Maße 86 x 79 x 142 mm
Gewicht 1,2 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

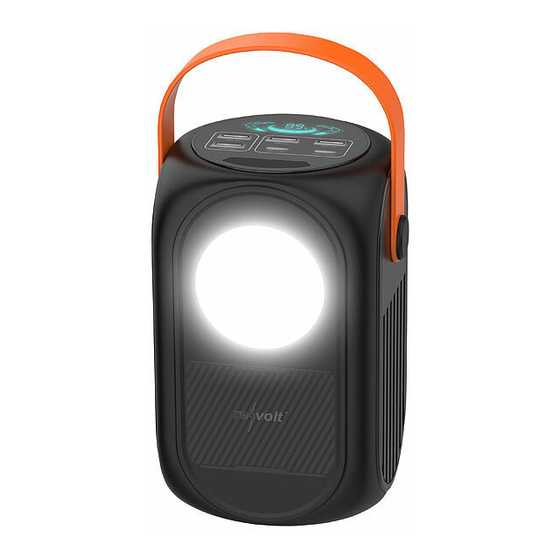

Powerbank 60.000 mAh mit 65 Watt Power Delivery
lädt auch Notebooks, 4x USB-Typ-A, 2x USB-Typ-C, LED-Lampe, Tragegriff
Produktdetails
7
6
5
4
1. Tragegriff 5.
2. USB-A-Buchsen (3+4) 6.
3. USB-C-Buchsen (1+2) 7.
4. Power-Taste 8.
Inbetriebnahme
Laden Sie die Powerbank vor dem ersten Gebrauch vollständig
auf. Verbinden Sie dazu das mitgelieferte USB-Kabel mit einer
der USB-C-Buchsen der Powerbank und einem geeigneten
Netzteil. Während des Ladevorgangs blinkt das LED-Display
und die Status-LED.
HINWEIS:
Bitte laden Sie die Powerbank auf, wenn die letzte
Anzeige im Display zu blinken beginnt. Dieses Gerät
verfügt über einen Sicherheitsschutz, der verhindert,
dass der Akku bei Überladen beschädigt wird.
Bedienungsanleitung – Seite 1
Verwendung
HINWEIS:
1
Bitte schalten Sie zuerst die Powerbank ein, bevor Sie
andere Geräte aufladen.
1. Drücken Sie die Power-Taste, um die Powerbank
einzuschalen. Das LED-Display zeigt die aktuelle Kapazität
der Powerbank an.
2
2. Schließen Sie das zu ladende Gerät per USB-Kabel an einer
3 der USB-Buchsen an. Die Status-LED leuchtet durchgängig
während des Ladevorgangs.
3. Drücken Sie die Power-Taste erneut, um die Powerbank
auszuschalten. Die Status-LED erlischt.
HINWEIS:
Wenn keine Last vorhanden ist, schaltet sich die
Powerbank automatisch aus.
8
LED-Lampe
•
Halten Sie die Power-Taste einige Sekunden gedrückt, um
die LED-Lampe einzuschalten.
•
Halten Sie die Power-Taste erneut einige Sekunden
gedrückt, um die LED-Lampe auszuschalten.
USB-A-Buchsen (1+2)
Status-LED
LED-Display
LED-Lampe
© REV1 – 09.12.2022 – JvdH//RM
ZX-3392-675
