Installations- und Bedienungsanleitung OPUS BRiDGE Sendemodul Rauch

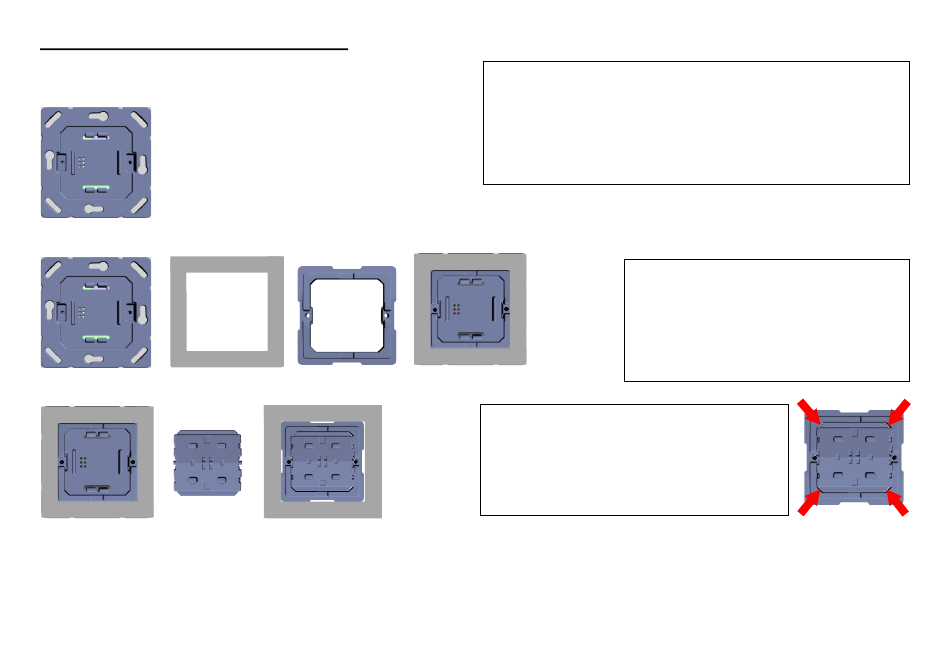

INSTALLATION UND INBETRIEBNAHME
SCHRITT 1: Anlage spannungsfrei schalten.
SCHRITT 2: Leistungsteil anschließen und in die Unterputzdose montieren.
SCHRITT 3: Schalterrahmen und Halterahmen auf Leistungsteil aufstecken und mit zwei Schrauben fixieren
Schalterrahmen
SCHRITT 4: Bedienteil auf Leistungsteil aufstecken.
SCHRITT 5: Flächenwippe zur lokalen Bedienung aufstecken → Wippe B
SCHRITT 6: Spannungsfreischaltung aufheben und OPUS BRiDGE Sendemodul bei Bedarf mit Hilfe des OPUS ConfigTool individuell konfigurieren.
BDA-OPUS_BRiDGE_TXM-Rauch_V001-DE / 03-2022
ACHTUNG – Optionale Schutzkappe!
Die im Lieferumfang enthaltene, aufsteckbare und transparente Schutzkappe
dient zum Schutz des installierten Gerätes vor Verschmutzung (Staub, Putz,
Farbe, usw.) während Bau- oder Renovierungstätigkeiten. Die Schutzkappe ist
auf die installierte OPUS BRiDGE aufzustecken, falls Schalterrahmen und
Schalterwippen nicht montiert sind!
OPUS BRiDGE kann mit aufgesteckter Schutzkappe bedient werden.
Halterahmen
ACHTUNG – Demontage Bedienteil!
Zur Demontage des Bedienteils einen Schraubendreher
reihum an den Ecken ansetzen und das Bedienteil lang-
sam und gleichmäßig heraushebeln.
Die elektrischen Anschlussstifte des Bedienteils
dürfen nicht verbogen und nicht beschädigt werden!
JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim
ACHTUNG – Schrauben Halterahmen!
Zur Fixierung von Schalter- und Halterahmen nur die
mitgelieferten selbstschneidenden Schrauben ver-
wenden.
Schrauben mit einem maximalen Drehmoment von
0,7 Nm anziehen. Ansonsten besteht Gefahr, dass
Kunststoffteile beschädigt werden.
Artikel-Nr. 563.093
