Opus greenNet Installations- Und Bedienungsanleitung

Installations- und Bedienungsanleitung
Installations- und Bedienungs-
anleitung OPUS greenNet Wand-
sender Modul
Artikel Nr. 561.416 und 514.441
Die OPUS greenNet Wandsender enthalten keine Batterien
und sind somit absolut wartungsfrei.
Der in die OPUS greenNet Wandsender eingebaute war-
tungsfreie elektrodynamische Energiegenerator erzeugt
bei jedem Tastendruck die für den Sndebefehl notwendige
Energie.Der Sendebefehl besteht aus einer 32 Bit-ID Modul-
identifikation des Senders sowie der Nutzinformation für
den Empfänger.
Die Funkübertragung erfolgt auf der europäisch harmoni-
sierten Frequenz 868,3 MHz. Zum Einlernen des Wandsen-
ders in einen Empfänger bitte die Entsprechende Empfän-
geranleitung beachten.
Technische Daten:
Typ
Betriebsfrequenz
Sendeleistung
Temperaturbereich
Modulationsverfahren
Ral. Luftfeuchtigkeit
Betätigungskraft
Schaltspiele
Reichweiten (Richtwerte)
Die Reichweite des OPUS greenNet System kann von den
oben genannten Richtwerten abweichen da die objektbezo-
genen Gegebenheiten hier nicht berücksichtig werden können.
Je nach Ausrichtung von Sender und zugehörigen Empfän-
gern, deren Antennen sowie dem Gebäudeaufbau und der
Lage von Hindernissen im Übertragungsweg können sich
andere Reichweiten ergeben.
JÄGER DIREKT · Opus Straße 1 · 64646 Heppenheim · support@myOPUS.eu · www.myOPUS.eu
T83.xx
868,3 MHz
10 mW
- 25 bis + 65'C
ASK (Amplitude Shift Keying)
0-95%
ca. 7N
> 50 000 entspr. EN 60669
Freifeld ca. 300 Meter
Hallen ca. 200 Meter
Wände aus Rigips / Holz (max.7)
Ziegel / Porenbeton
(max. 3)
Decken aus Stahlbeton
(max. 1)
Die Reichweite kann zusätzlich negativ beeinflusst
werden durch:
• Montage des Wandsenders auf Metallwänden
• Bleiglas oder metallbeschichtetes Glas
• Dämmwolle mit Metallfolie
Im Zweifelsfall sollten rechtzeitige Reichenweitentests z.B. mit
dem Feldstärken-Messgerät EPM 100 durchgeführt werden.
Montage:
Die Wandsender können mit Hilfe der Halteplatte auf ver-
schiedenen Untergründen angeschraubt oder mit beiliegen-
der Klebefolie auf glatten Untergründen (Glas, Holz, Fliesen)
angeklebt werden.
Mit den OPUS greenNet Wandsendern können bestehende
®
Installationen ohne zusätzliche UP Dosen erweitert werden.
Bei einer z.B. vorhandenen 2fach-Kombination kann durch
Verwendung eines 3fach Rahmens und des Wandsenders
ohne zusätzliche Wanddose eine 3fach-Kombination reali-
siert werden.
Montage durch Schrauben:
• Halteplatte (1) als Schablone zum Anzeichnen der Bohr-
löcher verwenden
• Befestigungslöcher bohren
• Halteplatte (1) anschrauben, dabei beachten, dass die
Rasthaken zur Aufnahme des Halterahmens (3) oben bzw.
unten positioniert werden (vertikal)
• Sendemodul (4) in Halterahmen (3) einrasten
• Rahmen (2) auf Halteplatte (1) positionieren und Sendemo-
dul (4) mit Halterahmen (3) einsetzen
• Wippe(n) (5) aufdrücken, hierbei die Markierungen (z.B. 0
und 1) auf den Wippen und dem Sendemodul (4) beachten.
Die Montage des OPUS greenNet Wandsenders kann auch
auf vorhandenen UP Dosen erfolgen.
Montage durch Ankleben:
• Wandsender Komplett montieren

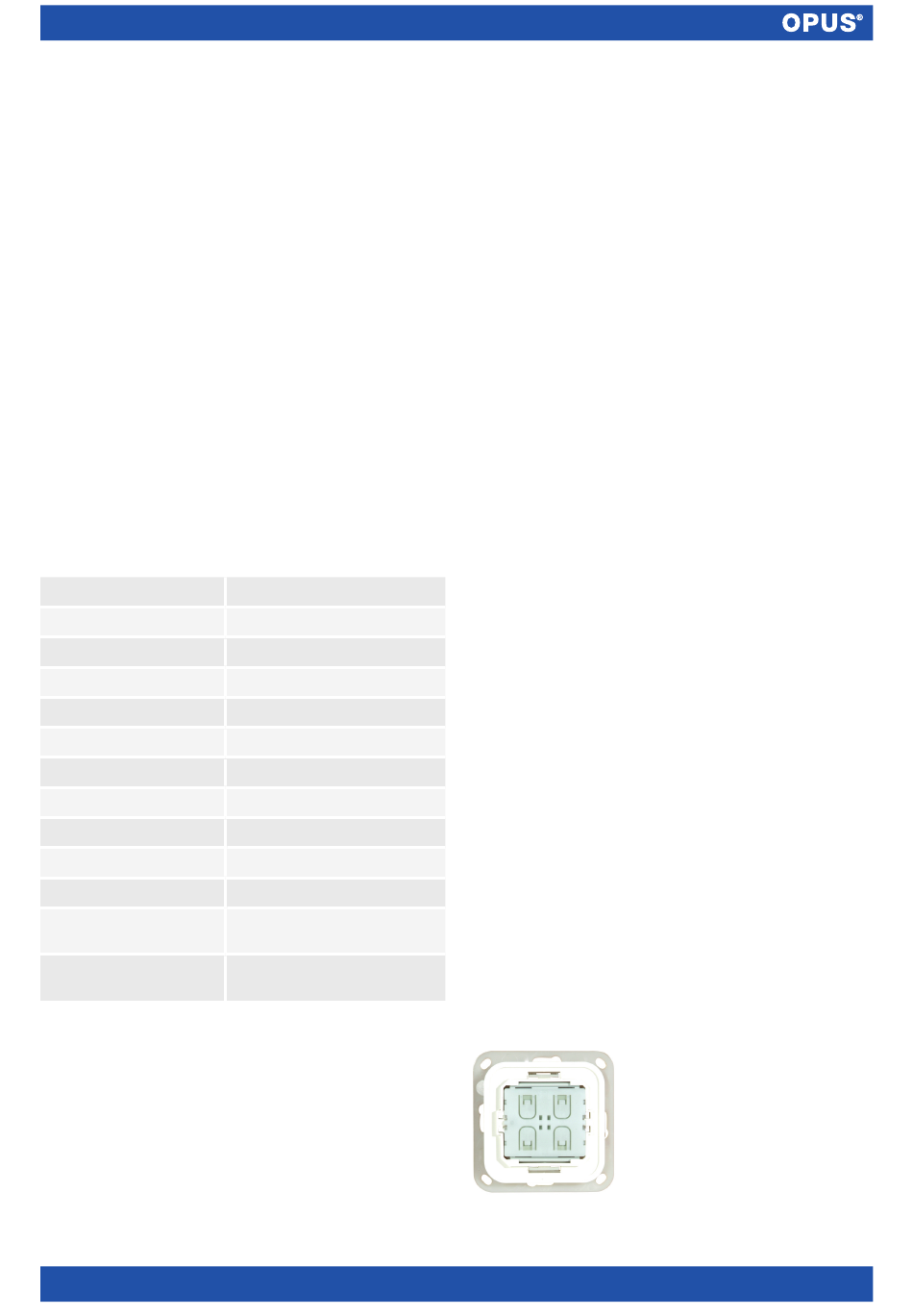

561.416 - OPUS 1 Wandsender-Modul
®
