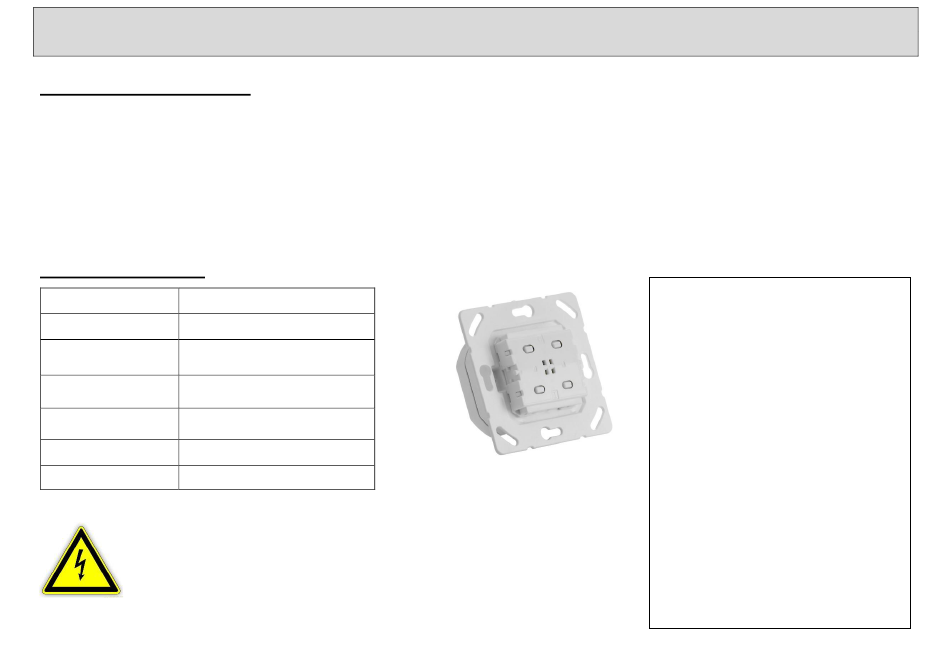

Installations- und Bedienungsanleitung OPUS BRiDGE Sendemodul Rauch
PRODUKTBESCHREIBUNG
OPUS BRiDGE Sendemodul Rauch ist ein elektronischer Wandsender zur Unterputzmontage, der zusätzlich über einen externen Eingang drahtlos
Rauchinformationen überträgt. Ein zweiter externer Eingang stellt eine intelligente Lösung für eine frei konfigurierbare, drahtlose Szenensteuerung dar.
Neben diesen Hauptfunktionen unterstützt das OPUS BRiDGE Sendemodul Rauch zentrale Schaltfunktionen, deren Routing und erlaubt bei Bedarf die
Aktivierung eines 1-Level oder 2-Level EnOcean Repeaters. Die beiden externen Eingänge können unabhängig voneinander in high- oder low-aktiven
Installationen eingesetzt werden und für jeden Eingang kann eine integrierte LED als Kontrollleuchte den logischen Zustand signalisieren.
Konfiguriert werden alle Funktionen drahtlos über das OPUS ConfigTool, das separat erhältlich ist.
Das OPUS BRiDGE Sendemodul Rauch integriert sich mit allen gängigen Schalterprogrammen und wird über eine Flächenwippe bedient.
TECHNISCHE DATEN
Spannung
Anschlussklemmen
Externer Eingang 1
Rauchwarnung
Externer Eingang 2
Szenen / Universal
Umgebungsbedingungen
max. 85%rH, nicht kondensierend
EnOcean Funk
868,3 MHz ASK / < 10mW ERP
Schutzklasse:
ACHTUNG – Gefahr eines Stromschlages!
Anschluss, Montage und Inbetriebnahme von
OPUS BRiDGE darf nur durch eine autorisierte
Elektrofachkraft erfolgen. Vor Installation ist
die Anlage spannungsfrei zu schalten!
BDA-OPUS_BRiDGE_TXM-Rauch_V001-DE / 03-2022
Artikel-Nr. 563.093
230V~ 50/60Hz
1,5mm² starrer Draht
230V~ 50/60Hz
230V~ 50/60Hz
-10°C ... +50°C
IP30
JÄGER DIREKT, OPUS Straße 1, D-64646 Heppenheim
Bestimmungsgemäßer Gebrauch:
OPUS BRiDGE Sendemodul Rauch dient der
drahtlosen Signalisierung von Rauchinformationen,
abgeleitet von einem externen Eingang, sowie
weiterer Steuerinformationen, abgeleitet von einem
zweiten externen Eingang und einer manuellen
lokalen Bedienung über Schaltwippen.
OPUS BRiDGE Sendemodul Rauch wurde zum
Einsatz im Haushalt und in ähnlichen ortsfesten
Installationen entwickelt. Vor Installation ist die
Eignung anhand der technischen Daten und den
Einsatzbedingungen zu überprüfen.
OPUS BRiDGE Sendemodul Rauch darf nicht
eingesetzt werden in Verbindung mit lebenserhalten-
den Geräten oder mit Verbrauchern, die zu Gefahren
für Leib oder Leben von Menschen und Tieren oder
zu Gefahren für Sachwerte führen können.
Gewährleistung:
Die Gewährleistung erlischt, wenn OPUS BRiDGE
Sendemodul Rauch nicht entsprechend seinem
bestimmungsgemäßen Gebrauch verwendet wird,
wenn das Gehäuse geöffnet wird oder wenn sonstige
Eingriffe am Gerät vorgenommen werden.
