Installations- und Bedienungsanleitung OPUS BRiDGE Sendemodul Rauch

PRODUKTBESTANDTEILE UND ELEKTRISCHER ANSCHLUSS

Das OPUS BRiDGE Sendemodul besteht aus einem in einer Unterputzdose zu installierenden Leistungsteil und einem Bedienteil, das im Zuge der Installation
auf das Leistungsteil aufgesteckt wird. Das Leistungsteil enthält neben den Anschlussklemmen und den beiden externen Eingängen auch die OPUS BRiDGE
interne Stromversorgung. Das Bedienteil enthält die komplette Steuerungslogik und realisiert über aufsteckbare Schalterwippen die lokale Bedienung. Der
EnOcean Funk ist ebenfalls im Bedienteil integriert, die Antenne befindet sich damit außerhalb der Wand und OPUS BRiDGE bietet eine optimale Qualität
der Funkverbindungen.
Die beiden externen Eingänge sind für einen direkten Anschluss von 230V geeignet. Es können Signalisierungsrelais oder Schalter angeschlossen werden.
ACHTUNG – Gefahr eines Stromschlages!
Anschluss von OPUS Bridge darf nur durch
eine autorisierte Elektrofachkraft erfolgen.

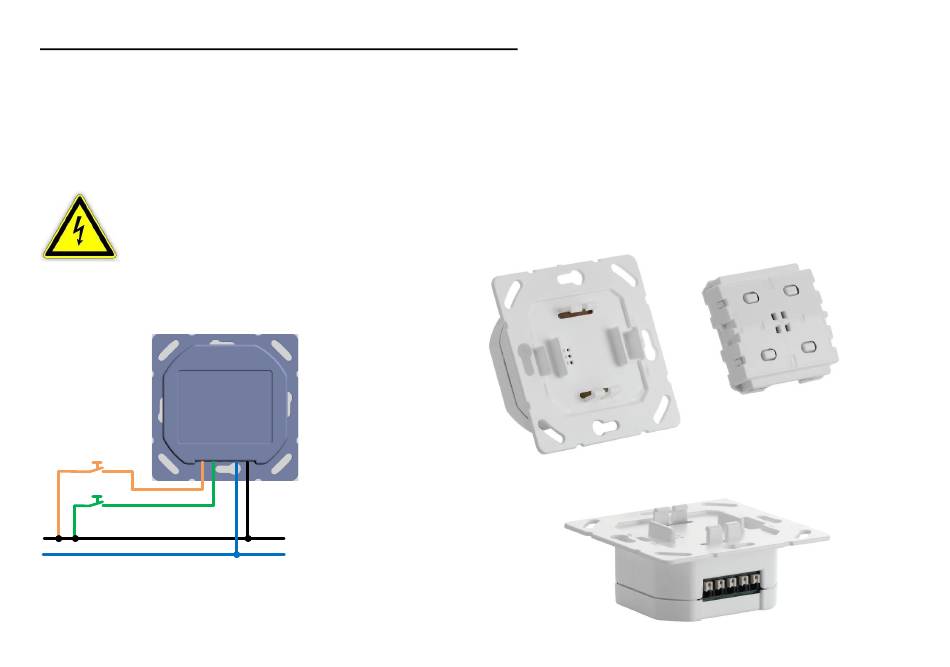

Leistungsteil
(Ansicht von hinten)
1 2
Ext. IN 1
Ext. IN 2
BDA-OPUS_BRiDGE_TXM-Rauch_V001-DE / 03-2022
x N L
L
N
Leistungsteil
JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim
Artikel-Nr. 563.093
Bedienteil
3 / 6
