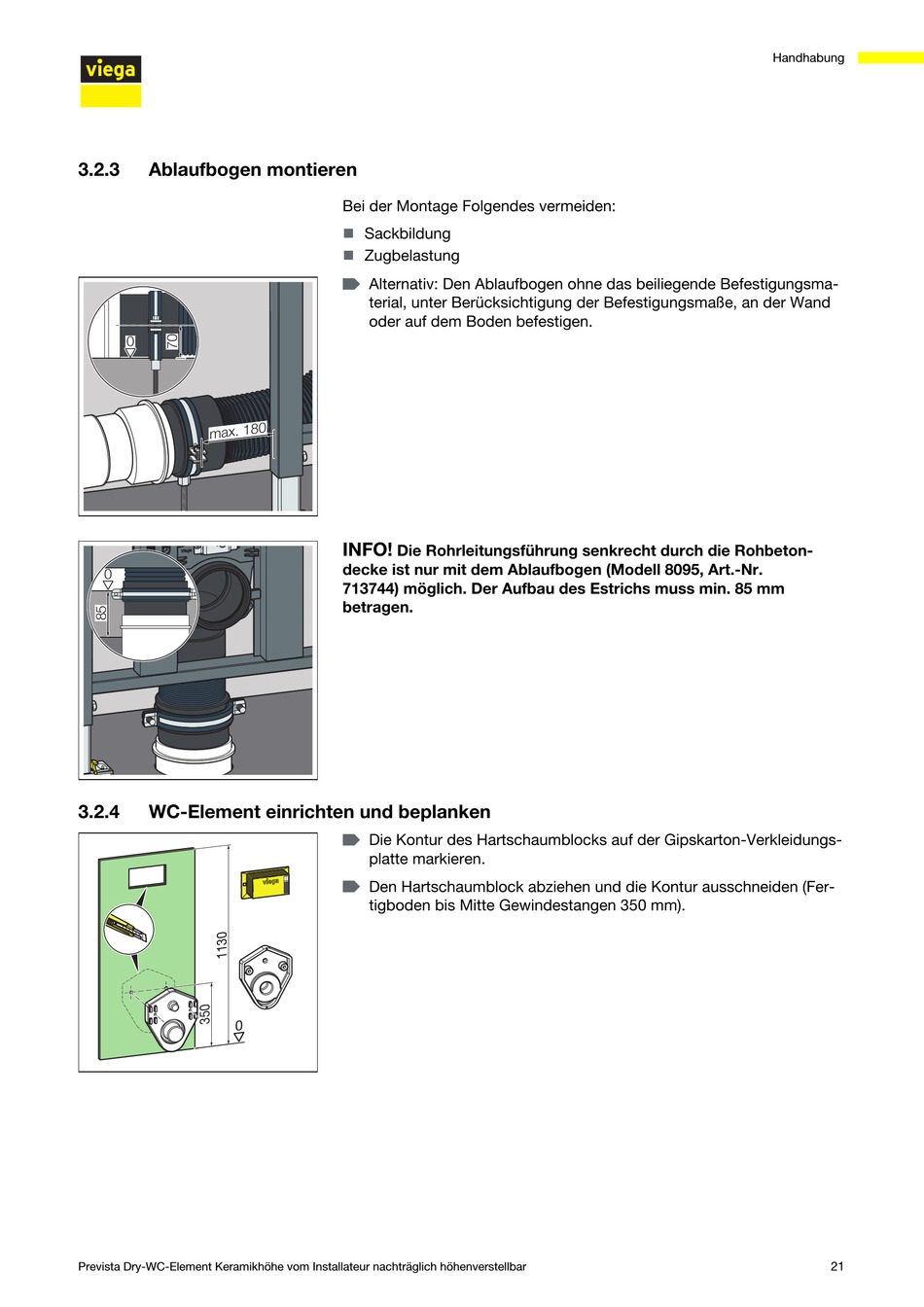

3.2.3
Ablaufbogen montieren
3.2.4
WC-Element einrichten und beplanken
Prevista Dry-WC-Element Keramikhöhe vom Installateur nachträglich höhenverstellbar
Bei der Montage Folgendes vermeiden:
Sackbildung
n
Zugbelastung
n
▶
Alternativ: Den Ablaufbogen ohne das beiliegende Befestigungsma‐
terial, unter Berücksichtigung der Befestigungsmaße, an der Wand
oder auf dem Boden befestigen.
INFO!
Die Rohrleitungsführung senkrecht durch die Rohbeton‐
decke ist nur mit dem Ablaufbogen (Modell 8095, Art.-Nr.
713744) möglich. Der Aufbau des Estrichs muss min. 85 mm
betragen.
▶
Die Kontur des Hartschaumblocks auf der Gipskarton-Verkleidungs‐
platte markieren.
▶
Den Hartschaumblock abziehen und die Kontur ausschneiden (Fer‐
tigboden bis Mitte Gewindestangen 350 mm).
