- Seite 1 F:X Pro Filterhalter Mark III 100 mm F:X Pro Filter Holder Mark III 100 mm Anleitung auf Deutsch Manual in English www.rollei.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bestandteile F:X Pro Filterhalter Mark III 100 mm......4 Installationsschritte mit CPL-Filter........5 Installationsschritte ohne CPL-Filter . -
Seite 4: Bestandteile F:x Pro Filterhalter Mark Iii 100 Mm

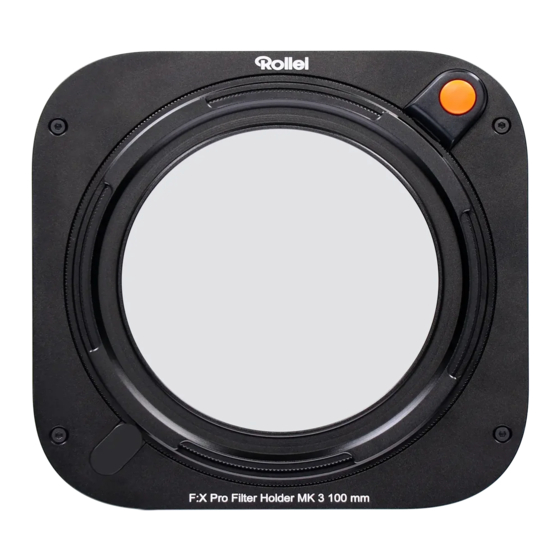

Bestandteile F:X Pro Filterhalter Mark III 100 mm – Hergestellt aus Luftfahrt-Aluminium Frontseite: – Alle Elemente wurden im CNC-Verfahren gefertigt Einschübe für Rechteckfilter und mit mattschwarzem Oberflächenfinish versehen Rückseite: – Korrosion- und formbeständiges Material Easy-Lock-Druckknopf – Drei Rechteckfilter* und ein dazu gehöriger CPL- Adapteranschluss für Basisring... -
Seite 5: Installationsschritte Mit Cpl-Filter
Installationsschritte mit CPL-Filter CPL-Filter Basis-Ring Drehrad 1. Setzen Sie den CPL-Filter in den Basisring des 3. Setzen Sie den Filterhalter auf den Basis-Ring. Filterhalters. Beachten Sie, dass er entsprechend der Haken Sie ihn auf der einen Seite ein und drücken Aussparungen eingesetzt ist (siehe orangefarbene Sie auf der anderen Seite den orangen Markierungen in Schritt 1 der Installationsschritte) -
Seite 6: Installationsschritte Ohne Cpl-Filter
Installationsschritte ohne CPL-Filter 1. Schrauben Sie den Basis-Ring auf die Optik. Ver- Hinweise: wenden Sie hierzu, falls nötig, einen Adapterring. – Der Filterhalter kann ausschließlich mit Rechteckfil- 2. Setzen Sie den Filterhalter auf den Basis-Ring. tern mit einer Breite von 100 mm und einer Dicke Haken Sie ihn auf der einen Seite ein und drücken von 2 mm genutzt werden. -
Seite 7: Einsetzen Der Optionalen Ergänzungschiene
Einsetzen der optionalen Ergänzungschiene 1. Schieben Sie die mit dem F:X Pro Filterhalter Mark III 2. Setzen Sie nun die Ergänzungsschiene auf den enthaltene Frontschiene nach Innen zur Mitte des Bereich, sodass die zwei Auskerbungen am Filterhalters. Die Schiene löst sich. -
Seite 8: Components F:x Pro Filter Holder Mark Iii 100 Mm
– Three square filters* and one round CPL filter (part of the set) can be used at the same time without *Filter optionally available; extension rail for F:X Pro Filter Holder having vignetting on ultra wide lenses. Mark III necessary for using three filters, optionally available. -
Seite 9: Installation Steps With Cpl Filter
Installation Steps with CPL Filter CPL filter Base ring Rotary wheel 1. Place the CPL filter in the base ring of the filter 3. Place the filter holder on the base ring. Hook it on holder. Make sure that it is inserted according to one side and press the orange easy lock button on the recesses (see orange marks in illustration of the other side. -
Seite 10: Installation Steps Without Cpl Filter
Installation Steps without CPL Filter 1. Screw the base ring with the CPL filter onto the Note: camera lens. Use an adapter ring if necessary. – The filter holder can be used only with square filters 2. Place the filter holder on the base ring. Hook it on with a width of 100 mm and a thickness of 2 mm. -
Seite 11: Inserting The Optional Extension Rails
Inserting the Optional Extension Rails 1. Slide the front rail included with the F:X Pro filter 2. Now place the extension rail on the section so that holder Mark III inward to the center of the filter the two notches on the filter holder match those on holder. - Seite 12 – 99,5-prozentige Reflexionsfreiheit – 99.5 percent reflection-free – Diamantähnliche Kratzfestigkeit – Diamond-like scratch resistance Nicht beim Rollei F:X Pro Filterhalter Mark III Not included with the F:X Pro Filter Holder Mark III. ® ® im Lieferumfang enthalten. *Gorilla ist eine...
