Inhaltszusammenfassung für Denver DFT-710

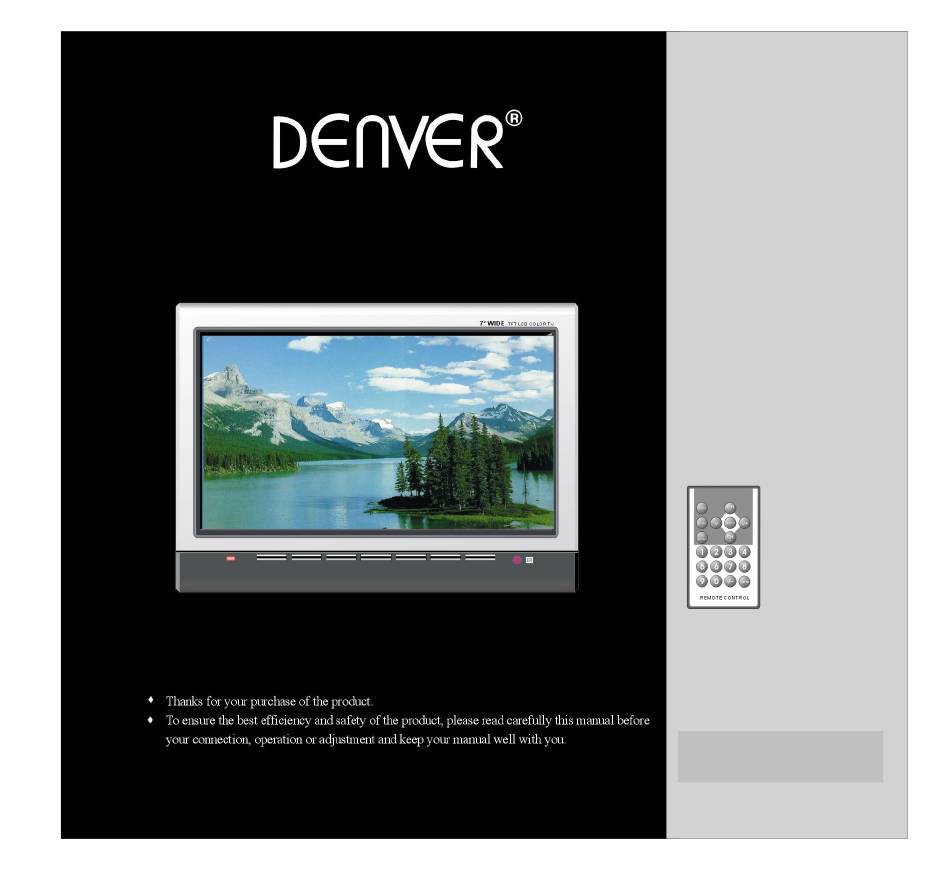

- Seite 1 Bedienungsanleitung 7” TFT/LCD Farbe Schirm Model Nr. :DFT-710...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe 1. Sicherheitshinweise…………........3 2. Bedienungselemente………………………....4 1)TV-Gerät 2)Fernbedienung 3.Systemmerkmale und Funktionen…......11 4.Anschließen……………………………....12 1)Anschließen an eine Stromquelle 2)Benutzung der Kopfhörer 3)Externe AV-Geräte 5.Bedienungshinweise……………......13 6.Zurückstellen der TV-Kanäle………………... 14 7.Technische Merkmale………………..... 15 8.Problemlösung………….........16 9.Zubehörliste…………………….......17... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät bitte nur bei der angegebenen Spannung verwenden. Bei Überlastung kann es zu Fehlfunktionen oder Schäden kommen. - Bei Verwendung falscher Spannung kann es zu Fehlfunktionen oder Schäden Wichtig: am TV-Gerät kommen. - Das Gerät bitte nur entsprechend der Bedienungsanleitung betreiben. - Bitte keine Farbverdünner oder chemische Reinigungsmittel verwenden. -
Seite 4: Bedienungselemente
2 Bedienungselemente TV-Gerät 1. Fernbedienungsempfänger 2. AV/TV-Schalter 3. Kanalwahl-Taste runter 4. Kanalwahl-Taste hoch 5. Menü-Taste 6. Lautstärke-Taste - 7. Lautstärke-Taste + 8. Richtungslicht Stromanzeige 10.Eingebaute Lautsprecher VORDERSEITE 11. Drehbare Teleskopantenne 12. Ständer-Halterung... -
Seite 5: Fernbedienung
13. Antennen buchse Autohalter 14. AV IN Buchse 15. Kopfhörerbuchse 20. Stromanschluss an 16. Strome ingangs buchse die 12 V WS-Ausgabe 17. Ein- und Ausschalter SEITENANSICHT 19. Abnehmbares Batteriefach (10 stk. Battereier str. AA <UM-3>. Batterier medfølger ikke (2). Fernbedienung 1. - Seite 6 Funktionen der Fernsehsteuerung für das Bildschirmmenü 1. STANDBY Drücken Sie diese Taste, um das eingeschaltete Fernsehgerät in den Standby- Modus zu schalten. Drücken Sie diese Taste, um das Fernsehgerät im Standby-Modus einzuschalten. 2. LAUTSTÄRKE VERRINGERN (V-) Drücken Sie diese Taste, um die Lautstärke zu verringern. 3.
- Seite 7 Drücken Sie erneut MENU, um den Vorgang zu beenden. Nach 7 Sekunde ohne Eingabe wird das Menü automatisch ausgeblendet. MENU = VIDEOSTEUERUNG Drücken Sie Taste CH, um auf diese Funktion zuzugreifen. Drücken Sie dann V+ oder V-, um auf eine Zahl zwischen 0-100 zuzugreifen. - Helligkeit Anpassung eines zu dunklen oder zu hellen Bildes.
- Seite 8 Mit CH greifen Sie auf die Funktion zu, richten Sie dann die Lautstärke mit V+ oder V- ein. Sie können ebenfalls an der Fernbedienung direkt V+ (9) oder V- (2) drücken. = EINRICHTUNG - Sprache Mit CH greifen Sie auf die Funktion zu, wählen Sie die gewünschte Sprache dann mit V+ oder V- aus: Englisch (Eng), /Deutsch(DEU)/Spanisch(ESP)/Italienisch(ITA).
- Seite 9 Drücken Sie diese Taste, um auf die Funktion zuzugreifen. Mit der Taste V+ stellen Sie dann das Audiosystem für Ihr Land ein. Z. B.: I für GB/DK/M - Kanal Drücken Sie die Taste CH, um auf die Funktion zuzugreifen. Drücken Sie dann die Taste V+ oder V-, um den Fernsehsender manuell umzuschalten.
- Seite 10 Kanal 0 (drücken Sie, zum Beispiel V, um Kanal 8 auszuwählen) PG-Wechsel Drücken Sie die CH-Taste, um die Reihe auszuwählen, drücken Sie dann die Taste V, um den gewünschten Kanal auszuwählen. Um, zum Beispiel, wie vorstehend erläutert, das Frequenzsignal von Kanal 3 auf das Frequenzsignal von Kanal 8 umzulegen.
-
Seite 11: Systemmerkmale Und Funktionen
Drücken Sie die Zahlentaste an der Fernbedienung, für den Kanal, der eingeschaltet werden soll, wenn das Gerät einschaltet. switch is on. Beenden Sie die Einstellung durch Druck auf die Taste MENU. 9. LAUTSTÄRKE ERHÖHEN (V+) Drücken Sie diese Taste, um die Lautstärke zu erhöhen. 10. -
Seite 12: Anschließen
4 Anschließen 1 Anschließen an eine Stromquelle (1) Verbinden Sie einen Rundstecker des angeschlossenen Netzstromadapters (oder Autoadapters) mit der Stromanschlussbuchse des Geräts. Verbinden Sie den anderen Stecker mit der Wandsteckdose oder einer anderen geeigneten Stromquelle (oder mit dem Zigarettenanzünder Ihres Autos). (2) Verbinden Sie das Stromkabel des Batteriefachhalters mit der Stromanschlussbuchse auf der linken Seite des Geräts. -
Seite 13: Bedienungshinweise
5 Bedienungshinweise 1 Schließen Sie den Stromadapter (DC12V) an das Gerät an. 2 Schalten Sie den Hauptstromschalter auf der Seite des Geräts ein und die Anzeigeleuchte leuchtet rot im Bereitschaftsmodus; drücken Sie anschließend die Bereitschafts-Taste und die Anzeigeleuchte leuchtet nun grün im Betriebsmodus. 3 Wählen Sie AV/TV, um das AV/TV-Signal wiederzugeben. -
Seite 14: Zurückstellen Der Tv-Kanäle
6 Zurückstellen der TV-Kanäle: 1 Vollautomatische Kanalwahl und Speicherung. Drücken Sie die AUTO-Taste (11) auf der Fernbedienung, um die TV-Kanäle automatisch in der Reihenfolge VHF-L, VHF-H, UHF zu speichern. 2 Nach dem Auto-Suchlauf verschwindet der Kanalsuchlauf-Balken vom Bildschirm. 3 Drücken Sie die Menü-Taste, um den Auto-Suchlauf abzubrechen, wenn dies nötig ist. 4 Drücken Sie CH- oder CH+, um das gewünschte Programm auszuwählen. -
Seite 15: Technische Merkmale
7 Technische Merkmale: 1.Beschreibung: Tragbares 7” TFT LCD Farb-TV Set 2.TV Bildnormen:48.25-863.25MHz 3.Tonnormen: M, B/G, D/K, I 4.Wiedergabegerät: Farbiges TFT-LCD 5.Bilddiagonale: 7 inchss 6.Video Eingang: 1Vp-p 7.Tonausgabe: ≥250mW (MAX) 8. Eingangswiederstand: 75 Ω 9. Stromverbrauch: ≤ 14W 10.Standy-By Strom verbrauch<30mA 11.Auflösung: 1440 (H)*234 (V) 12. -
Seite 16: Problemlösung
8 Problemlösungen Schauen Sie in der folgenden Liste nach, ob es sich tatsächlich um eine Fehlfunktion handelt: Problem Ursache Kein Bild & Ton Netzstromadapter oder Autoadapter falsch angeschlossen. Batterien leer oder falsch eingelegt. Kein Bild TV-Kanal falsch eingestellt. Kanal zurückstellen. TV-Gerät an einem Ort aufstellen, wo der Empfang besser ist. -
Seite 17: Zubehörliste
Fixierschrauben 4 Stück Batteriefach 1 Stück ALL RIGHTS RESERVED COPY RIGHT DENVER ELECTRONICS A/S www.denver-electronics.com Hinweise zum Umweltschutz Dieses Produkt darfam Ende seiner Lebensdauer nicht über den normalen haushaltsabfall cntsorgt werden,sondern muss an eincm sammelpunkt für das Recycling von elektrischen und elcktronischen Gerätcn abgegeben werdn.Das Symbol auf dem Product,der Gebrauchsanleitung oder der verwertung weist darauf hin.
