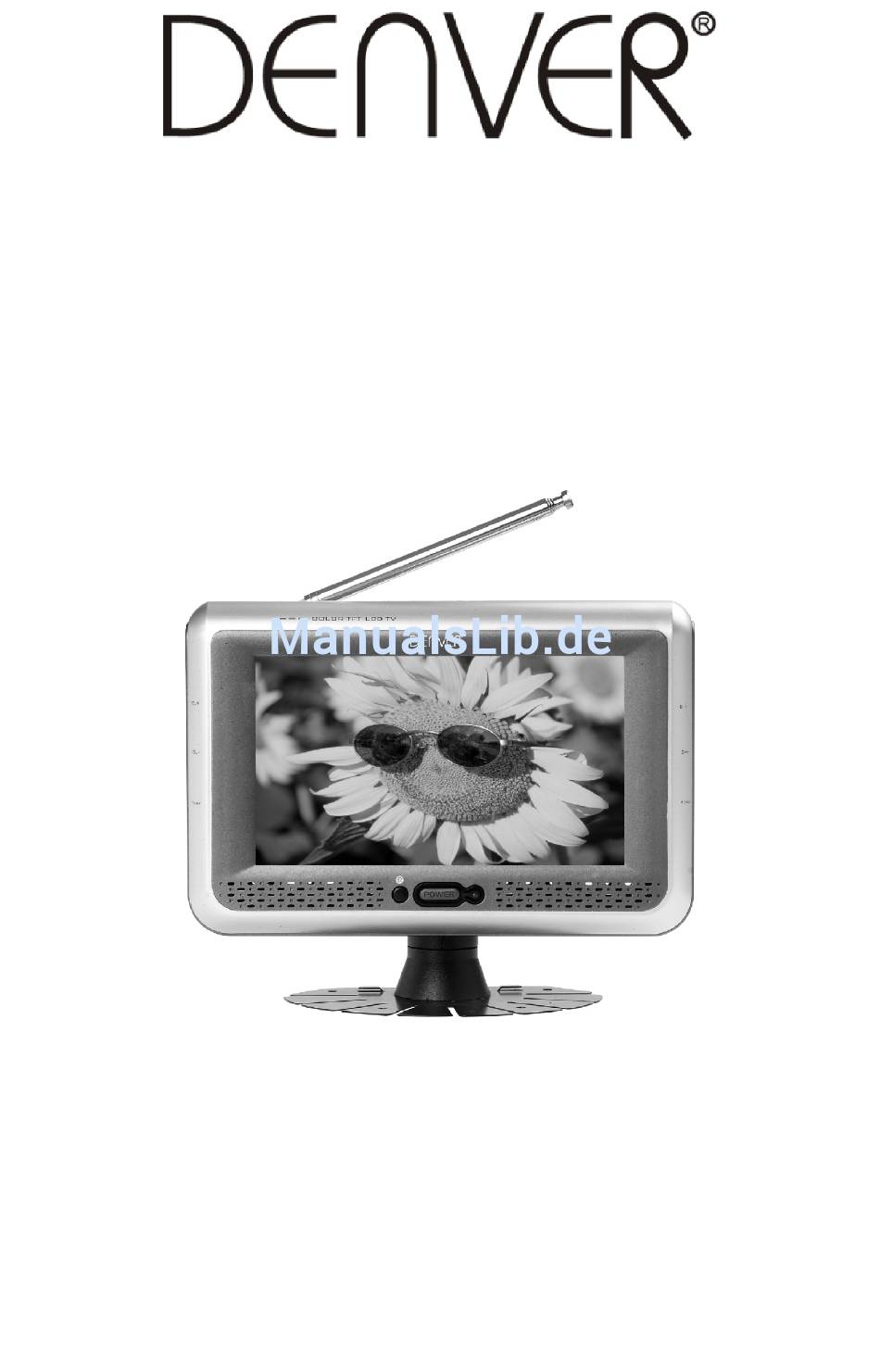

- Seite 1 DFT-709 Bedienungsanleitung LCD-Farbfernsehempfänger...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Warnhinwese 2. Zubehör 3. Aussehen 4. Fernbedienung 5. Basisbetrieb 6. Menübedienung 6.1 Bild 6.2 Option 6.3 Uhr 6.4 System 6.5 Voreinstellung 7. Ein klareres Bild 8. Vor dem Reparaturantrag 9. Technische Daten... -
Seite 3: Warnhinwese
1. Warnhinwese Lagerung und Aufbewahrung Verwenden Sie dieses Bewahren Sie dieses Gerät niemals in Gerät weder an zu einer Badewanne, heißen noch an zu einem Waschbecken kalten Orten auf. Die in der Küche usw. Lagertemperatur für bzw. an feuchten dieses Gerät beträgt Orten, wie einem -20 bis + 60°... -
Seite 4: Besonderer Hinweis
Bedienungswarnhinweise 1.Es können nur der beiliegende Wechselstromadapter und der Autoadapter (12 V) verwendet werden. 2.Ziehen Sie das Wechselstrom- bzw. den PKW-Netzteil aus Sicherheitsgründen bitte ab, wenn Sie das Gerät nicht verwenden. Warnhinweise für die Ohrhörer-Benutzung 1. Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut ein, dies könnte lästig sein, zudem können Sie sich und andere gefährden. -
Seite 5: Zubehör
2. Zubehör Doppelseitiges Klebeband Basishalter für die Befestigung. Autoadapter Wechselstromadapter Batteriefach Fernbedienung: Ohrhörer... -
Seite 6: Aussehen
3. Aussehen Teleskopantenne TFT-LCD Bildschirm Kanalwahl + Laustärkeregler +/- Laustärkeregler - Kanalwahl - AV/TV Menü Ferneempfangsfenster Stromanzeige Strom EIN/AUS Externe Antennenbuchse Lautsprecher AUDIO EIN 12 V GS EIN Ohrhörerbuchse VIDEO EIN... -
Seite 7: Fernbedienung
4. Bedienung der Fernbedienung Kanalwahl Menü Laustärkeregler Strom ein-/ ausschaltenSpiel verlassen Stumm Aufruf Modus Timer Sprache Sendertasten Kalender AV/TV Umschaltung Kanalumschaltung Zurück Horizontal drehen Suchautomatik Vertikal drehen Bildmodus Vorsicht 1)Bitte richten Sie die Fernbedienung auf den eingeschalteten Fernsehbildschirm. 2)Stellen Sie nichts auf der Fernbedienung ab, lassen Sie diese nicht fallen, nass werden und demontieren Sie sie nicht. - Seite 8 (Kanalwahl) Mit der Taste CH greifen Sie auf die TV-Kanäle mit den höheren Zahlen zu. Mit der Taste CH greifen Sie auf die TV-Kanäle mit den niedrigeren Zahlen zu. VOL -/+ (Lautststärkereglung). Über die Taste VOL- am Fernsehgerät verringern Sie die Lautstärke. Mit VOL+ stellen Sie den Ton des Fernsehgeräts lauter.
-
Seite 9: Basisbetrieb
5. Basisbetrieb Basis-Schnittstellenanschluss 5.1 Installation der Halterung Richten Sie die Vorrichtung an der Halterung an der Auskerbung für das Gerät an der Rückseite aus, bevor Sie die Fixierung nach oben bewegen und drehen, um das Fernsehgerät auf dem Stützfuß zu befestigen. Halterungsvorrichtung 5.2 Stromanschluß: Verbinden Sie den Stromstecker am... - Seite 10 5.4. Ohrhöreranschluss: Verbinden Sie den Ohrhörerstecker mit der Ohrhörerbuchse am Fernsehgerät und stecken Sie es richtig ein. Vorsicht Wenn der Ohrhörer eingesteckt wird, so wird der Ton nur über diesen Ohrhörer übertragen. Am Fernsehgerät erfolgt keine Ausgabe des Tons. 5.5. Anschluss an den AV-Eingang Verbinden Sie das externe Videokabel mit der gelben Videobuchse und das Audiokabel mit der roten Audiobuchse.
-
Seite 11: Menübedienung
6. Menübedienung Mit der Taste MENU stellen Sie folgende Optionen dar: BILD OPTION SYSTEM VOREINSTELLUNG 6.1 Bild Am Bildschirm werden Kontrast, Helligkeit, Farbe, Bildschärfe und TNT wie folgt eingeblendet: Bild Kontrast Helligkeit Farbe Schärfe Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen Mit den Tasten CH /CH wählen Sie den Punkt Kontrast aus. - Seite 12 Mit der Taste VOL+/VOL+ treffen Sie im OSD-Menü die Auswahl aus den Sprachen englisch, russisch, chinesisch, italilenisch, spanisch, portugiesisch, deutsch und arabisch. Mit den Tasten CH /CH wählen Sie den Punkt Kalender aus: Option Sprache Englisch Kalender Spiel Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen...
-
Seite 13: Uhr
6.3 Uhr Am Bildschirm werden die Uhrzeit, EINSCHALT-Zeit, AUSCHALT-Zeit, Zeit und die Position wie folgt eingeblendet: Mit der Taste VOL+/VOL- stellen Sie die Uhrzeit ein. Wählen Sie die EINSCHALTZEIT (ON) dann mit den Tasten CH aus. - - : - - Time - - : - - Einschaltzeit... - Seite 14 System Farbsystem AUTO Klangsystem 6.5M Rauschunterdrückung ON/EIN Horizontal Vertikal Zoom Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen Drücken Sie dann VOL- oder VOL+, um den Bildschirm in der Reihenfolge AUTO, PAL, N3.58, N4.43 und SECAM zu verändern. Bitte achten Sie darauf, das System korrekt auszuwählen.
- Seite 15 Mit der Taste wählen Sie den Punkt Blue Back aus. System Farbsystem AUTO Klangsystem 6.5M Rauschunterdrückung ON/EIN Horizontal Vertikal Zoom Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen Taste VOL+/VOL+ können Sie Blue Back EIN- oder AUSSCHALTEN, wenn Sie kein Signal empfangen. Mit den Tasten CH /CH wählen Sie den Punkt Horizontal aus: System...
-
Seite 16: Voreinstellung
Mit den Tasten CH /CH wählen Sie den Punkt Zoom aus: System Farbsystem AUTO Klangsystem 6.5M Rauschunterdrückung ON/EIN Horizontal Vertikal Zoom Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen Mit der Taste VOL+/VOL+ können Sie die Auswahl aus den verschiedenen Ansichtsmodi auswählen: 0. - Seite 17 Mit den Tasten CH /CH wählen Sie den Punkt Suchautomatik aus: Voreinstellung Position Erinnerung ON/EIN: Sender Wechsel Fein Suche Suchautomatik Auswahl Einstellen CH /CH Auswahl VOL+/VOL-: Einstellen Mit den Tasten VOL- und VOL+ starten Sie die Suchautomatik und starten nach Beendigung der Automatiksuche zur automatischen Speicherung um. Wählen Sie Sender in der Reihenfolge V-L ->...
-
Seite 18: Ein Klareres Bild
7. Ein klareres Bild Richten Sie die Länge, den Winkel un die Richtung der Teleskopantenne so aus, dass Sie ein optimales Bild erhalten. Schieben Sie die Antenne nach der Verwendung vom stumpfen Ende her wieder ein. Hinweis Wenn das Signal zu schwach sein sollte, bleibt das Bild gestört, gleich wie Sie die Antenne ausrichten. -
Seite 19: Vor Dem Reparaturantrag
8. Vor dem Reparaturantrag Die nachfolgend erläuterten Phänomene weisen nicht ungedingt auf fehlerhaftes Fernsehgerät hin. Bitte überprüfen Sie die möglichen Ursachen, bevor Sie einen Reparaturauftrag erteilen. Mögliche Ursachen Problem Kein Anschluss an den Wechselstrom- oder PKW-Adapter. Falsche Stromspannung. Der Kein Bild, kein Ton Stromschalter ist ausgeschaltet (OFF). -
Seite 20: Technische Daten
9. Technische Daten Produktname: LCD-Farbfernsehempfänger Anzeigegerät: Farb-TFT-LCD Eingangskanal: BG: VHF-L: CH2~4 48,25 MHZ~62,25 MHZ; VHF-H: CH5~12 175,25 MHZ~224,25 MHZ; UHF:CH21~69 471,25 MHZ~855,25 MHZ; DK:VHF-L: CH1~5 49,75 MHZ~85,25 MHZ; VHF-H: CH6~12 168,25 MHZ~216,25 MHZ UHF: CH 13~57 471,25 MHZ~863,25 MHZ Klangsystem: Bildschirmgröße: 17,78 cm Audioausgang: 0,3 W (max.) Lautsprecher ein runder 4 cm Lautsprecher. - Seite 21 Im Inneren des Geräts befinden sich keine vom Nutzer zu wartenden Teile. Versuchen sich nicht das Fernsehgerät zu demontieren oder zu verändern. Die starke Spannung im Gerät stellt eine Gefahrenquelle dar. Überlassen Sie die Wartung und Anpassung des Fernsehgeräts Fachpersonal ALL RIGHTS RESERVED COPY RIGHT DENVER ELECTRONICS A/S www.denver-electronics.com...
- Seite 22 Anleitung für den automatischen Batteriestromversorgungskasten für das LCD-Fernsehgterät Der automatische Batteriestromversorgungskasten für das Fernsehgerät besteht aus 10 St. Produktabbildung 1 AA-Batterien und fest montierten Teilen (Halter und Schrauben) sowie Kabeln zu den Anschussbuchsen des Fernsehgeräts. Bevor Sie den automatischen Batteriestromversorgungskasten verwenden, lesen Sie bitte aufmerksam diese Anleitung und gehen Sie wie folgt vor: 1.
