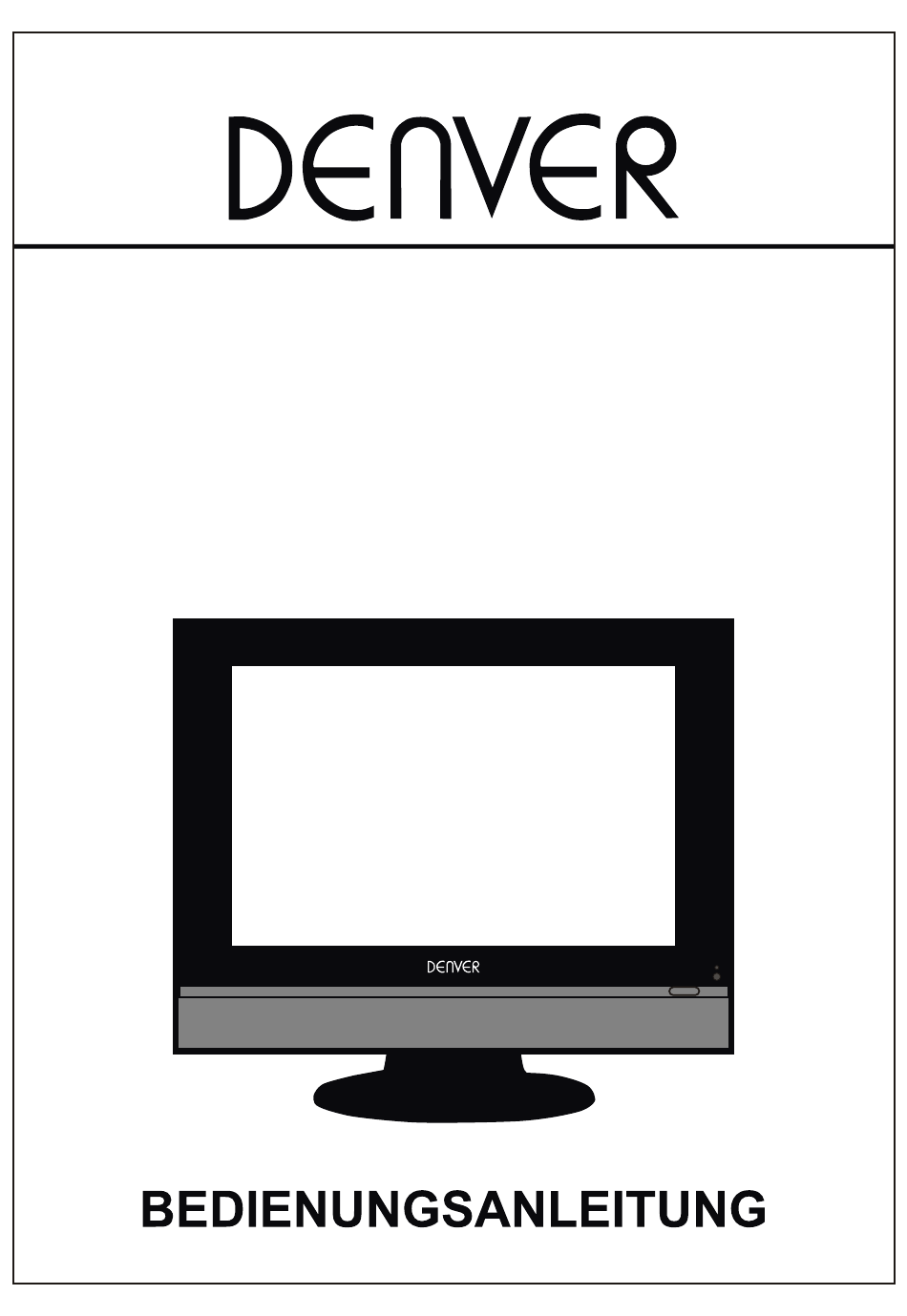

- Seite 1 15.4”LCD TV WITH DVB-T DFT-1505DVBT...
- Seite 3 INHALT Warnung ........................4 Sicherheitshinweise ....................5 Elektrische Sicherheit....................5 Technische Sicherheit....................5 Lieferumfang......................6 Anschluss Ihres TV....................7 Inbetriebnahme......................8 Die Fernsteuerung....................9 Die Menüs........................ 12 Verwendung der Menüs.................... 12 Das Video Menü....................... 13 Das PC Menü ......................14 Das Audio Menü.......................
- Seite 4 Warnung Das Blitzsymbol mit Pfeilkopf im gleichschenkligen Dreieck soll den Benutzer aus das Vorhandensein nichtisolierter “gefährlicher Spannung” innerhalb des Produktgehäuses hinweisen, die stark genug ist, um zu einem elektrischen Schock bei Personenzu führen. Das Ausrufezeichen im gleichschenkligen Dreieck soll den Benutzer auf das Vorhandensein wichtiger Bedienungs- und Instandhaltungs- (Wartung) Instruktionen aufmerksam machen, die in der Beschreibung zu diesem Gerät aufgeführt sind.
- Seite 5 Sicherheitshinweise Zur Gewährleistung des zuverlässigen und sicheren Betriebs dieser Anlage lessen Sie bitt sorgfältig alle Instruktionen dieses Bedienerhandbuchs, insbesondere die unten aufgeführten Sicherheitshinweise. Elektrische Sicherheit • Das TV Set sollte ausschließlich an eine Netzspannung angeschlossen werden, die mit dem Label auf dem Netzadapter übereinstimmt •...
- Seite 6 Lieferumfang TV Set Fernbedienung Netzadapter Netzkabel Diese Bedienungsanleitung Wenn eines der Zubehörteile fehlt, kontaktieren Sie Ihren Händler umgehend. Bewahren Sie alle Originalverpackungen auf, falls Sie das Set zu Ihrem Händler zurückbringen müssen.
- Seite 7 Anschluss Ihres TV Rückseitige Anschlusskonsole Kopfhörer Benennung Funktionsbeschreibung Power Anschluss an Netzadapter VGA Signal vom Computerausgang SCART Anschluss an das Terminal Ihres DVD/VCR S-Video S-Video Signal Eingang Video Video Signal Eingang (AV)L (AV)R Audio Signal Eingang für AV PC-in PC Audio Eingang Headphone Anschluss für ihren Kopfhörer oder anderes Audio Zubehör Anschluss an Antenne oder Kabelquelle...
- Seite 8 Inbetriebnahme 1 Schließen Sie die Antenne oder Eingangsquelle an die entsprechende Eingangsbuchse an der Rückseite des Set an. (Siehe Seite 8). 2 Schließen Sie den kleinen runden Stecker am Netzadapterkabel an die Netzeingangsbuchse an der Rückseite des Set an. 3 Schließen Sie das Netzkabel zwischen Netzadapter und Netzversorgung an 4 Schalten Sie die Spannung durch drücken der POWER Taste an der Frontkonsole oder mit der Fernsteuerung an, das LED leuchtet grün.
- Seite 9 Die Fernsteuerung Verwendung der Fernsteuerung für normale TV Funktionen 1. Legen Sie zwei AA Batterien ein, stellen Sie sicher, dass diese richtig herum eingelegt werden, wie auf dem Gehäuse vorgegeben. 2. Richten Sie die Fernsteuerung auf das Fenster an der rechten Seite des Bildschirms und halten Sie das Fenster stets frei.
- Seite 10 Funktionsbeschreibung der Fernbedienung 1. POWER: schaltet den TV an oder aus. 2. TV/AV: Wahl der Eingangsquelle. 3. 0-9,-/--: direkte Kanalwahl. 4. TIMER: Abschalten Zeitschalter. 5. PICTURE: Wahl des Bildmodus. 6. SOUND: Wahl des Klangmodus. 7. MUTE: stumm. 8. RETURN: zurück zum Abspielen des letzten Kanals. 9.
- Seite 11 21. Tasten für DVB Funktion PROG+/-: DVB Programm aufwärts/abwärts DVB-MENU: Zur Ansicht des Hauptmenüs auf dem Bildschirm oder Rückkehr zum Bildschirm von einer Menüansicht. TV FORMAT: Änderung des Bildmodus. EXIT: Rückkehr zum vorherigen Menü und Anzeige INFO: Bedeutet Information, zur Anzeige kurzer Informationen über den aktuell en Kanal, den Sie anschauen.
- Seite 12 Die Menüs Verwendung der Menüs • Für alle unten erwähnten Tasten können Sie wahlweise die der Frontkonsole oder die der Fernbedienung verwenden. • Zur Ansicht der Menüs drücken Sie die SYS MENU Taste. Der erste Druck zeigt entweder: - das VIDEO Menü, wenn das Set auf TV, SCART, AV, S-VIDEO, DVB, DVD gestellt ist. - das PC Menü, wenn das Set auf PC-RGB gestellt ist.
- Seite 13 Das Video Menü Der erste Druck auf die SYS MENU Taste zeigt entweder: - das VIDEO Menü, wenn das Set auf TV, SCART, AV, S-VIDEO. - das PC Menü, wenn das Set auf PC-RGB geschaltet ist. (siehe nächste Seite) Brightness Verwenden Sie die Tasten zur Einstellung der Bildhelligkeit.
- Seite 14 Das PC Menü Der erste Druck auf die SYS MENU Taste zeigt entweder: - das VIDEO Menü, wenn das Set auf TV, SCART, AV, S-VIDEO, DVB (siehe vorherige Seite) - das PC Menü, wenn das Set auf PC-RGB gestellt ist. Brightness Verwenden Sie die Tasten zur Einstellung der Bildhelligkeit.
- Seite 15 Das Audio Menü Drückenn Sie nochmals die SYS MENU Taste zur Ansicht des AUDIO Menüs. Volume Verwenden Sie die Tasten zur Einstellung der Tonlautstärke. Balance Verwenden Sie die Tasten zur Einstellung der linken/rechten Klangbalance. Audio Preset Verwenden Sie die Tasten zur Wahl aus PERSONAL, VOICE, MUSIC oder THEATRE. Wenn Sie PERSONAL wählen, können Sie folgende Einstellung vornehmen: Treble und Bass Verwenden Sie die...
- Seite 16 Das TV Menü Drücken Sie nochmals die SYS MENU Taste zur Ansicht des TV Menüs (nur, wenn auf TV geschaltet). Zur Auswahl eines Punkts auf dem Menü verwenden Sie die CH + / CH- Tasten Channel Verwenden Sie die Tasten zur Wahl eines Kanals. System Verwenden Sie die Tasten zur Wahl eines Klangsystems.
- Seite 17 Manual Search Diese Funktion kann verwendet werden, um einen weiteren Sender oder Zubehör wie ein VCR oder Spielekonsole hinzuzufügen. Verwenden Sie die CH + / CH – Tasten zur Wahl von ‘Channel’. Verwenden Sie die Tasten zur Wahl eines freien Platzes. Drücken Sie die CH Taste zur Wahl von MANUAL SEARCH und drücken einmal die Taste.
- Seite 18 Das Allgemeine Menü Drücken Sie nochmals die SYS MENU Taste zur Ansicht des GENERAL Menüs. 16:10 Language Verwenden Sie die Tasten zur Wahl aus einer Anzahl europäischer Sprachen. Blue Screen Verwenden Sie die Tasten zur Aktivierung des Blaufilters: ON – der Bildschirm wird blau, wenn die Signalstärke sehr schwach ist OFF –...
- Seite 19 DVB Betrieb Grundfunktion HINWEIS: -In diesem Handbuch kann die OSD (Bildschirmanzeige) anders als auf Ihrem TV sein, da dieses Handbuch nur als Beispiel zur leichteren Bedienung Ihres TV dient. -Stellen Sie die Wahl der DVB Quelle vor Betrieb sicher. GEHEN SIE IN DAS HAUPTMENÜ Drücken Sie auf der Fernbedienung das DVB-MENU, um das Hauptmenü...
- Seite 20 3. In diesem Menü steht eine DVB Kanalliste zur Verfügung, Sie können hier ebenfalls Bandbreite / Qualität / Frequenz und Stärke des Kanals einsehen. 4. Wählen Sie mit CH+/- den gewünschten Kanal und drücken Sie zum Löschen / Verschieben / Sperren und Freischalten.
- Seite 21 - Drücken Sie direkt die Nummerntasten zur Eingabe der Nummerncodes, der aus 6 Ziffern besteht und 888888 voreingestellt ist . Sie können diesen Code in der Systemeinstellung ändern. - Wenn die Sperre bereits gesetzt ist, geben Sie den Nummerncode wie verlangt ein. Verschieben Diese Funktion ermöglicht Ihnen die Änderung der Reihenfolge in der Liste.
- Seite 22 Zeiteinstellungen - Wählen Sie mit der CH+/- Taste die Zeiteinstellung und bestätigen mit OK Zeitzone Drücken Sie die CH+/- Taste zur Wahl der Zeitzone und bestätigen Ihre Wahl mit OK , Sie können die Optionen wie folgt wählen: GMT+0---8. Bannerzeiteinstellung Mit dieser Funktion können Sie die Zeit der Banneranzeige einstellen, durch Drücken der CH+/- Taste können Sie folgende Zeitoptionen wählen: 1 sec/ 3 sec / 5 sec / 7 sec / 9 sec .
- Seite 23 Kindersicherung - Wählen Sie mit der CH+/- Taste die Funktion der Kindersicherung und bestätigen Ihre Wahl mit OK (888888) - Wenn die Sicherung bereits gesetzt ist, geben Sie den Nummerncode wie gefordert ein. Änderung Passwort Mit dieser Funktion können Sie den Nummerncode ändern, Sie müssen den neuen Nummerncode zweimal eingeben und mit OK bestätigen Level Sie können durch Drücken der CH+/- Taste eine Altersbeschränkung wählen: AUS/ 6/ 10/ 14/ 18.
- Seite 24 TV Shape Mit dieser Funktion können Sie die korrekten Bildproportionen zur Anpassung an das Quellenbild wählen, Sie können 4 : 3 und 16 : 9 wählen. Conversion Mit dieser Funktion können Sie folgende Breitband Optionen wählen: Full / Vert. Cut/ Pillarbox / LetterBox / Pan&Scan.
- Seite 25 Start date Drücken Sie zur Wahl des beweglichen Cursors und geben direkt die Ziffern zum Startdatum des gewählten Kanals ein Duration Geben Sie die Ziffer direkt ein, um die Schlusszeit des von Ihnen gewählten Kanals zu programmieren. Status Drücken Sie und dann CH+/- zur Wahl der Optionen: AN/ AUS.
- Seite 26 Kanaleinstellung 1. Drücken Sie auf der Fernbedienung oder auf der Frontkonsole das DVB-MENU für das Hauptmenü auf der Anzeige und wählen Sie mit CH+/- Das Menü für die Kanaleinstellung. 2. Bestätigen Sie Ihre Wahl mit OK und Sie sehen das Menü der Kanaleinstellung auf der Anzeige. Channel Scan Wählen Sie mit CH+/- die Kanalsuche und bestätigen mit OK.
- Seite 27 1. Drücken Sie auf derFernbedienung oder der Frontkonsole DVB-MENU zur Anzeige des Hauptmenüs auf dem Bildschirm und wählen mit der CH+/- Taste das EPG Menü. 2. Bestätigen Sie Ihre Wahl mit OK und das EPG Menü erscheint auf dem Bildschirm wie unten angezeigt. 3.
- Seite 28 Hilfestellungen Bei Problemen mit Ihrer Anlage schauen Sie bitte zuerst unter diesem Kapitel in Ihr Bedienerhandbuch, bevor Sie die Service Hotline anrufen. SYMPTOM MÖGLICHE URSACHE BEHEBUNG ALLGEMEIN Prüfen Sie alle Verbindungen zum TV, einschließlich DC Buchse, Tot. Kein LED Licht TV ist ohne Strom Hauptzuführungen und Hauptsteckdose Set ist noch im...
- Seite 29 Merkmale • Hochwertiger Bildschirm • VGA, RF Video, DVB, S-Video, SCART. • Stereo Audio Eingänge • Automatische oder manuelle Kanalsuche • Automatische Umschalten in den Bereitschaftsmodus, wenn keine Signaleingabe erfolgt Spezifikationen TV System PAL BG/DK/I SECAM BG/DK Bildschirmgröße 15.4"(diagonal) Auflösung 1280x800 Pixel (RGB) Reaktionszeit 8 ms...
