Zur Befestigung der Ladestation benötigen Sie:
•
die 4 mitgelieferten Außenbefestigungslaschen mit den dazugehörigen Schrauben (im Lieferumfang enthalten)
•
4 geeignete Schrauben (Durchmesser max. 6mm, Schraubenkopf max. 12mm)
•
4 geeignete Dübel

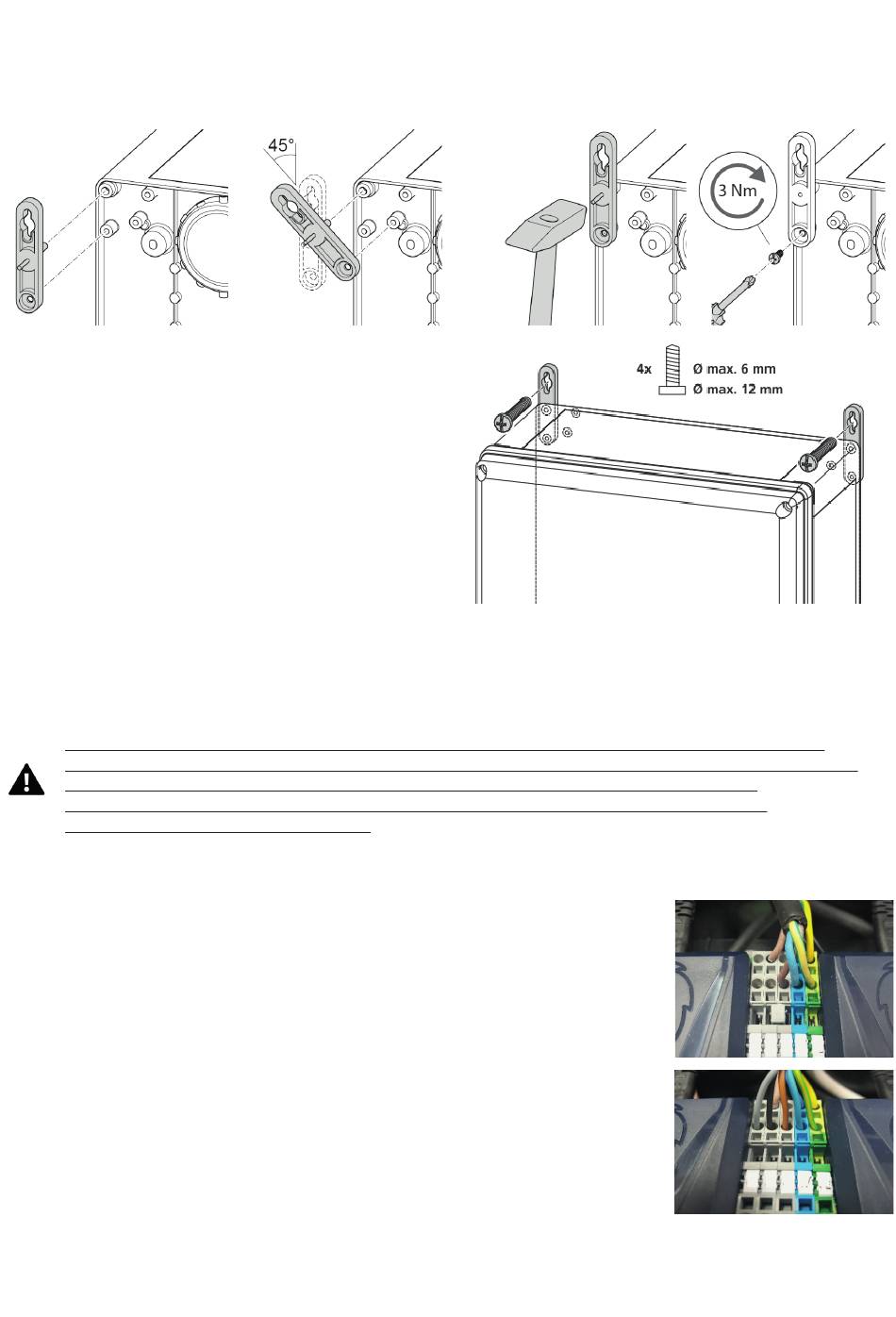

Befestigen Sie zu Beginn die 4 Außenbefestigungslaschen gemäß folgenden Piktogrammen am Gehäuse Ihrer LiON Box / Box Max.
•
Markieren Sie die Positionen der Befestigungspunkte auf
der Befestigungsfläche.
•
Bohren Sie die Löcher für die Befestigungspunkte passend
zu den Ihren Dübeln. Achten Sie beim Bohren darauf keine
Leitungen, Rohre, etc. zu beschädigen.
•
Setzen Sie die 4 Dübel in die Bohrungen.
•
Schrauben Sie Ihre LiON Box / Box Max fest, indem Sie
jeweils eine Schraube durch die Bohrungen in den Außen-
befestigungslaschen schrauben.
(Siehe nebenstehendes Piktogramm)
9. Elektrischer Anschluss
Verbinden Sie Ihre LiON Box / Box Max mit Hilfe der vorinstallierten Netzanschlussleitung mit einer Schutzkontaktsteckdose.
Die Netzanschlussleitung sollte so verlegt werden, dass keine Stolpergefahr besteht. Ihre LiON Box / Box Max ist nun betriebsbereit.
Wollen Sie ihre LiON Box Max für einen schaltbaren Einzelkanalbetrieb umrüsten, gehen Sie wie folgt vor:
Die im Folgenden beschriebenen Arbeitsschritte dürfen gemäß den nationalen und lokalen Vorschriften zur
Elektroinstallation nur durch eine ausgebildete elektrotechnische Fachkraft erfolgen. Führen Sie alle Arbeiten an
der LiON Box Max unter Beachtung der 5 allgemeinen elektrotechnischen Sicherheitsregeln durch.
Veränderungen oder Umbauten an der LiON Box Max dürfen nur durch eine von der Firma ONgineer
qualifizierten Person durchgeführt werden!
Zur Information: Der linke Ladepunkt ist werkseitig mit der blauen Schutzkontaktsteckdose zu einem Kanal zusammengefasst.
Der rechte Ladepunkt bildet einen eigenen Kanal.
•
Stellen Sie vor Beginn der Arbeiten die Spannungsfreiheit der LiON Box Max sicher.
•
Entfernen Sie die Wetterschutzhaube von der LiON Box Max.
•
Entfernen Sie den Gehäusedeckel von der LiON Box Max.
•
Lösen Sie die Kabelenden der vorinstallierten 3 -adrigen Netzanschlussleitung aus den
Reihenklemmen 3, N und PE. Anschließend entfernen Sie die Steckbrücke zwischen den
Klemmen 2 und 3 (Siehe nebenstehendes Bild).
•
Lösen Sie die Kabelverschraubung der Netzanschlussleitung .
•
Enfernen Sie die Kabelbinder, welche die vorinstallierte Netzanschlussleitung fixieren.
•
Sie können nun die nicht mehr benötigte Netzanschlussleitung aus dem Gehäuse entfernen.
•
Ziehen Sie nun die neue 5-adrige Netzleitung durch die Kabelverschraubung in das Gehäuse ein.
•
Schließen Sie die zuvor vorbereiteten Leitungsenden wie im nebenstehenden Bild gezeigt, an.
Zur Information:
Die geschaltete Phase an Klemme 3 versorgt den rechten Kanal.
Die geschaltete Phase an Klemme 2 versorgt den linken Kanal.
Die Klemme 1 dient lediglich zur Fixierung der ungenutzten Leitungsader.
1 2 3
N PE
N
PE
1
2
3
