Montage- und Bedienungsanleitung

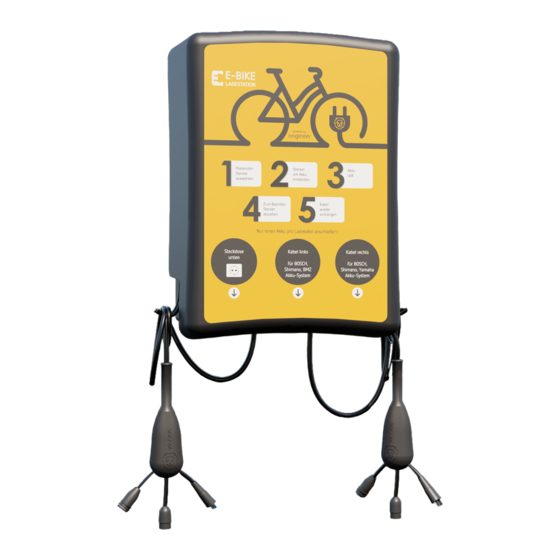

LiON Box & LiON Box Max Ladestation für E-Bikes
Artikel:
ONgineer GmbH
Hindenburgring 9a • 32339 Espelkamp,Germany • info@ONgineer.de
Hinweis
Betriebsanleitung vor Gebrauch sorgfältig lesen und aufbewahren!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und An-
weisungen können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
1. Einführung
Diese Montageanleitung ist Bestandteil der Lieferung. Lesen Sie diese Anleitung vor der Montage sorgfältig durch und bewahren
Sie diese auf. Dieses Dokument enthält wichtige Informationen zum korrekten Aufstellen, Anschließen, Betrieb und der Wartung.
Bei Fragen wenden Sie sich an den Hersteller. Diese Montageanleitung ist auch unter www.ONgineer.de abrufbar.
Der Hersteller haftet nicht für auftretende Schäden durch:
• Fehlerhafte Montage oder fehlerhaftes Betreiben
• Veränderungen am Produkt
• Beschädigungen am Produkt
• Verwendung außerhalb dieser Montageanleitung
Halten Sie sich an die Sicherheitshinweise!
2. Sicherheitshinweise
Die angebrachten Sicherheitshinweise auf der LiON Box / Box Max sind zu beachten.
Der Betreiber ist für die korrekte Installation, den Betrieb und die Wartung verantwortlich.
Bei sichtbarer Beschädigung ist die Ladestation außer Betrieb zu setzen und vom
Hersteller wieder instand zu setzen.
In der E-Installation muss eine Trennvorrichtung vorhanden sein.
Die LiON Box / Box Max darf nur in E-Installationen mit gemäß den nationalen und internationalen Vorschriften
entsprechendem FI-Schutzschalter betrieben werden.
3. Hersteller
ONgineer GmbH · Hindenburgring 9a · 32339 Espelkamp, Deutschland · www.ONgineer.de
4. Technische Daten
Netzspannung
Netzfrequenz
Max. Eingangsstrom
Anzahl Ladepunkte
Max. Ladestrom
Max. Ausgangstrom
Schuko-Ladepunkt
System-Ladespannung
Ladeschlussspannung
Effizienz
Umgebungstemperatur
LiON Box mit Kabelaufroller
LiON Box Max mit zwei angesteckten Ladekabeln
Lion Box
LiON Box Max
[V]
220 ... 240
[Hz]
50-60
[A]
4,78
[Stk.]
2
[A]
4
[A]
4 (nicht intern abgesichert)
[V DC]
36
[V DC]
42
[%]
94
[°C]
-25 ... +40
Geben Sie die Betriebsanleitung im Falle einer Weitergabe
an den neuen Nutzer weiter!
Betriebstemperatur
Standby-Leistung
(pro DC-Ladepunkt)
5,56
Höhe*
3
Breite*
Tiefe
Gewicht
Lebensdauer
Schutzklasse Gehäuse
Schlagfestigkeit
* Exkl. Kabelhalter und Steckverbindungen
© 2022 ONgineer GmbH | 11 2022-MKT-DE
www.ONgineer.de
Lion Box
LiON Box Max
[°C]
-5 ... +40
[W]
< 1
[mm]
446
[mm]
318
[mm]
180
[kg]
7,3
[h]
20.000
IP44
IK09
6,5
IP54
