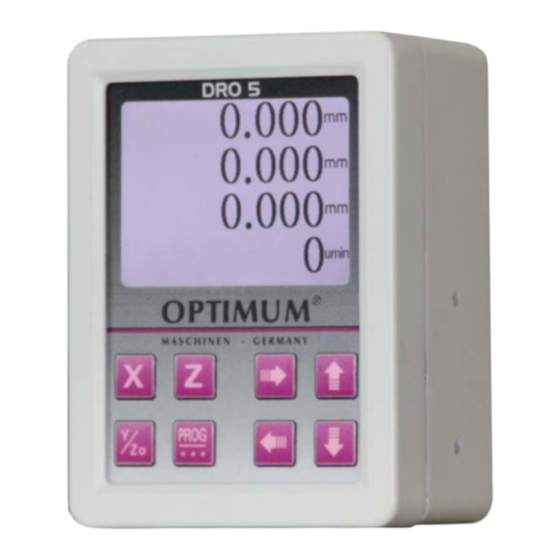

- Seite 1 Betriebsanleitung Version 1.0.6 Dreiachs- Positionsanzeige DRO 5 Artikel Nr. 3383975...
-
Seite 2: Inhaltsverzeichnis
5.2.2 Montagebeispiele ........................... 13 Montage Magnetsensor ..........................13 Elektrischer Anschluss..........................14 5.4.1 Hinweise zur Störsicherheit......................14 5.4.2 Erforderliche Maßnahmen......................14 Wartung ............................... 14 Fehlerbehandlung............................15 Kompatibilität zu anderen Optimum Digitalanzeigen ................... 15 Änderungsinformationen Betriebsanleitung....................15 Originalbetriebsanleitung Version 1.0.6 - 2022-04-26... - Seite 3 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von OPTIMUM. OPTIMUM Digitalanzeigen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein herausragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwic- klungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 4: Sicherheitshinweise
Firma Optimum Maschinen Germany GmbH gerne zur Verfügung. Bestimmungsgemäße Verwendung Die elektronische Messanzeige DRO 5 ist zusammen mit externen Sensoren ein Präzisionsmesssystem. Die Messanzeige dient ausschließlich der Verarbeitung und Darstellung von Positions- und Drehzahlwerten. Beachten Sie alle Sicherheitshinweise in dieser Anleitung. -
Seite 5: Zielgruppe
EXPLOSIONSGEFAHR! Messanzeige nicht in explosionsgefährdeten Zonen einsetzen. Identifikation Das Typschild zeigt die Modellbezeichnung mit Artikelnummer und Seriennummer. Lieferumfang Digitale Positionsanzeige DRO 5 Magnetplatte 60 x 46mm mit Senkkopfschrauben zur Befestigung am Gehäuse seitlich oder unten. 4 Stck. PVC Verschlusskappen für Gewindebohrungen im Gehäuse. -
Seite 6: Installation
Funkenlöschgliedern beschaltet sein. Anschluss Drehzahlmessung Anschlüsse Magnetsensoren Steckertyp MINI-DIN (6-polig) Anschluss Spannungsversorgung 21V ~ 27V DC / 0,5A Arbeitstemperatur 0 °C ... +50 °C Lagertemperatur -10 °C ... +60 °C Luftfeuchtigkeit max. 80 %rF DRO 5 Originalbetriebsanleitung Version 1.0.6 - 2022-04-26... -
Seite 7: Elektrische Daten
Die Spannungsversorgung erfolgt über den rückseitigen Klinkenstecker. Den Sensor für die Drehzahlmessung aus dem Lieferumfang mit der Messanzeige verbinden. 3.2.2 Anschlussbelegung Magnetsensor Die Sensoren mit der Messanzeige verbinden. TTL Differenzsignal 6-pin Steckbuchse: (Metallaußenring) Pin Nr. Metallaußenring TTL Differenzsignal +5V A+ Abschirmung DRO 5 Version 1.0.6 - 2022-04-26 Originalbetriebsanleitung... -
Seite 8: Bedienung Dr05
Elemente mit den ↑ ↓ Tasten auswählen und unter Verwendung der Taste „PROG“ nach Abschluss das optionale Element verlassen. Zur Veränderung von Elementen mit den ↑ ↓ Tasten das digitale Bit ändern, mit den ← → Tasten das digitale Bit wählen, und unter DRO 5 Originalbetriebsanleitung Version 1.0.6 - 2022-04-26... -
Seite 9: Das Hauptmenü
Taste „PROG“ drücken um auszuwählen der Auswahlbereich ist 0~63, die Zunahme oder Abnahme ist 1. Test Muster Auswahl von drei verschiedenen RGB Darstellungsarten. Taste „PROG“ drücken um auszuwählen, der Auswahlbereich ist 0~3, die Zunahme oder Abnahme ist 1. DRO 5 Version 1.0.6 - 2022-04-26 Originalbetriebsanleitung... -
Seite 10: Parameter Einstellung Der X Y Z Achse Und Drehzahlachse
Speichern und beenden Speichern neuer Parameter, Taste „PROG“ zum Bestätigen drücken, dann zurück zum Abschnitt 4.3.3. INFORMATION Die Parameter Einstellungen der Y und Z Achse sind die gleichen wie bei der X Achse. DRO 5 Originalbetriebsanleitung Version 1.0.6 - 2022-04-26... -
Seite 11: Parameter Einstellung Der Drehzahlachse
Mit den Tasten ↑ ↓ den Filtergrad 0 bis 9 einstellen. Null bedeutet ausgeschaltet, Neun ist die höchste Filterstufe. Die Taste „PROG“ zum Bestätigen und Speichern drücken, und zur normalen Anzeigedarstellung zurückkehren. DRO 5 Version 1.0.6 - 2022-04-26 Originalbetriebsanleitung... -
Seite 12: Magnetsensor Und Magnetband
Die Beeinflussung durch magnetische Felder ist zu vermeiden. Insbesondere dürfen keine Magnetfelder (z.B. Haftmagnete oder andere Dauermagnete) in direkten Kontakt mit dem Magnetband geraten. In stromlosem Zustand werden Bewegungen oder Verstellungen des Magnetsensors von der Folgeelektronik nicht erkannt und erfasst. DRO 5 Originalbetriebsanleitung Version 1.0.6 - 2022-04-26... -
Seite 13: Montagebeispiele
Zählrichtung in der elektronischen Auswertung umkehren lässt. Kabelgangsrichtung Verfahrrichtung Sensor Zählrichtung negativ Abb.5-5: Definition der Zählrichtung Abstandsmaße zwischen Sensor und Magnetband sowie Winkeltoleranzen beachten, diese müssen über die gesamte Meßstrecke eingehalten werden! Abb.5-6: bis Abb.5-8:) DRO 5 Version 1.0.6 - 2022-04-26 Originalbetriebsanleitung... -
Seite 14: Elektrischer Anschluss
Abb.5-8: Ausrichtung des Sensors Elektrischer Anschluss ACHTUNG! Diese Magnetbandsensoren sind vorbereitet zum Anschluss an die DRO 5. Der Sensoranschluss darf nicht verändert werden (z.B. durch Kabelverlängerungen). Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen zu überprüfen. 5.4.1 Hinweise zur Störsicherheit Alle Anschlüsse sind gegen äußere Störeinflüsse geschützt. -
Seite 15: Fehlerbehandlung
Abb.5-8:) . Der Sensor wurde nicht entsprechend Abb.5-5: und Abb.5-7: ausgerichtet. Kompatibilität zu anderen Optimum Digitalanzeigen Verwendung Ihres aktuell installierten Messsystem an der Maschine mit der Digitalen Anzeige DRO5. Anzeige Kompatibel Anzeige Kompatibel MPA3 - DRO5... -
Seite 16: Eg-Konformitätserklärung
EG - Konformitätserklärung nach EMV Richtlinie 2014/30/EU Der Hersteller / Optimum Maschinen Germany GmbH Inverkehrbringer: Dr.-Robert-Pfleger-Str. 26 D - 96103 Hallstadt erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Digitale Positionsanzeige Typenbezeichnung: DRO 5 Digitale Positionsanzeige zur Verwendung an Werkzeugmaschinen zur Wegmessung in Verbindung mit Magnetsensoren, die allen einschlägigen Bestimmungen der oben genannten Richtlinie 2014/30/EU - ein-...
