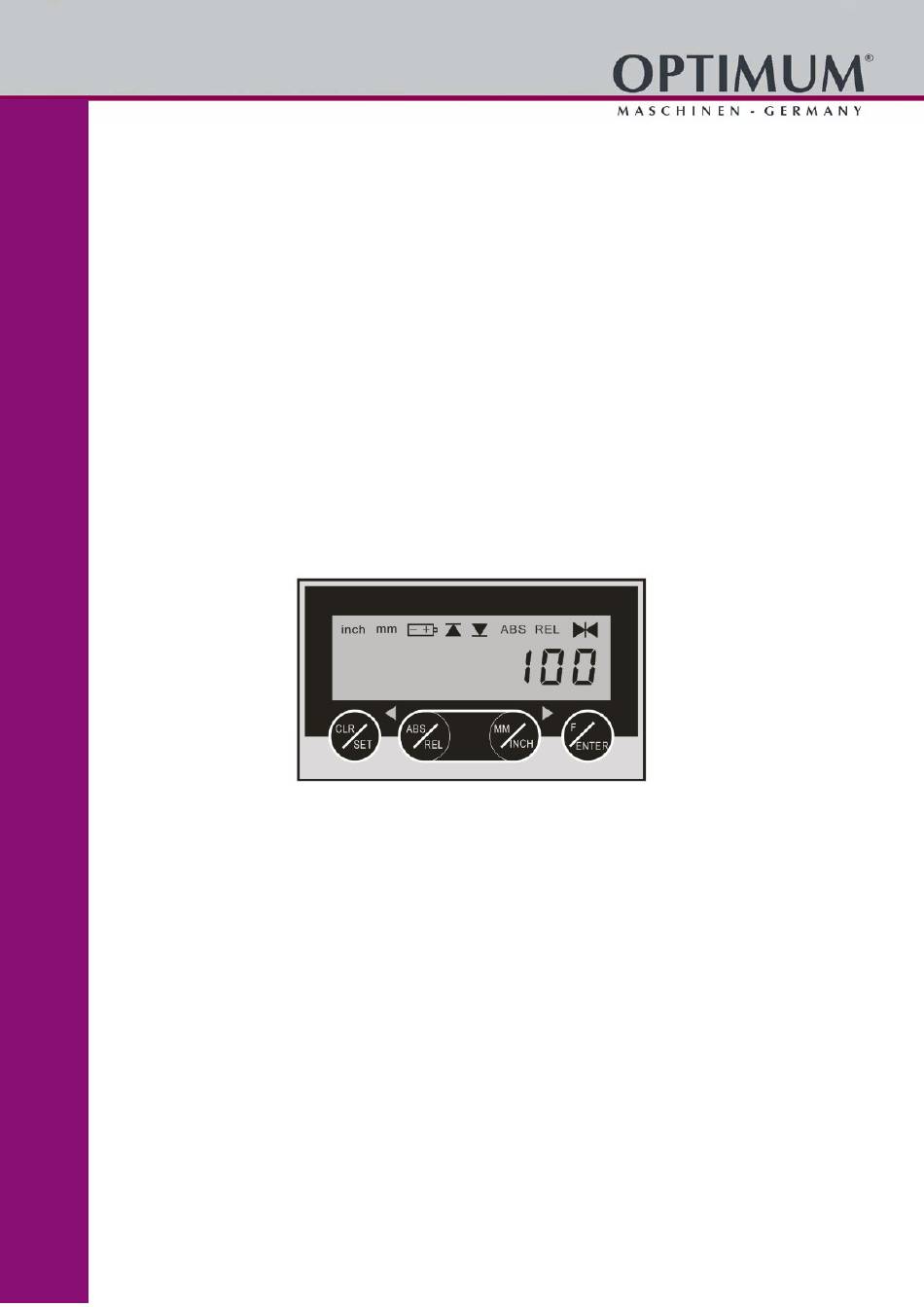

- Seite 1 Gebrauchsanweisung - DE Instruction manual - EN Version 1.0 DRO1 3383845...
-
Seite 2: Inhaltsverzeichnis
1.18 Wie man die Batterie ersetzt........................17 1.19 Einführung zur Installation ........................... 18 1.20 Außenmaße des DRO1 ..........................19 DR01 - EN Function ................................. 2 Specifications..............................2 ABS / REL operating mode definition ......................2 Control panel buttons and LCD display ......................3 Parameter settings............................ -
Seite 3: Dro1 - De
DRO1 - DE Funktion Magnetisches Gittermesssystem Batterielebensdauer von einem Jahr Batterieanzeige Lesekopf und Bandabstand bis zu 2,5 mm Radius / Durchmesser-Modus Einstellbares lineares Koeffizientenverhältnis Parameterspeicher Auflösung 0,005 mm, 0,01 mm, 0,1 mm, 1 mm ... -

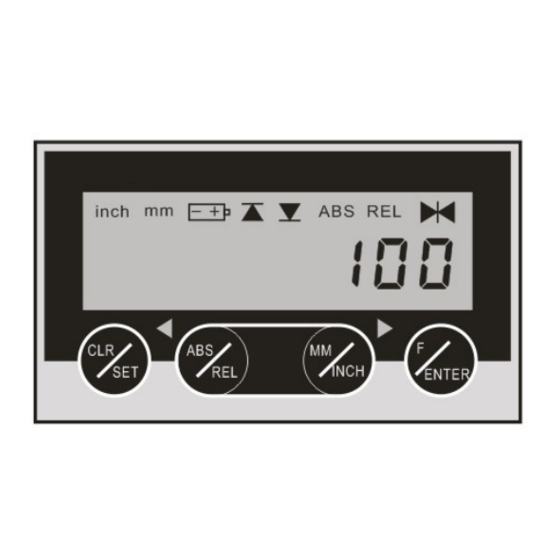

Seite 4: Bedienfeldtasten Und Lcd-Display
Lesekopf zu nahe am Band Lesekopf vom Band zu weit weg Funktions- / Parametereinstellung eingeben (F-Taste drücken) Absoluter Modus Zoll Anzeigeeinheit: Zoll Inkrementeller Modus Anzeigeeinheit: mm 100,00 Aktuelle Position DRO1 - DE DRO1 Übersetzung aus dem Original Version 1.0 - 2020-04-09... -
Seite 5: Parametereinstellung
Beschreibung Fabrikwert Einstellwert Aktuelle Wertkalibrierung Zählrichtung Voreingestellter Werk- zeugkorrekturwert Winkelmodus-Radiuswert Durchmesser oder Radius Auswahl Linearer Skalierungsfaktor Einstellung Arbeitsge- schwindigkeit Adaptive Anpassung Installationsabstand Parameter / Tastensperre und Öffnen Softwareversion DRO1 - DE DRO1 Version 1.0 - 2020-04-09 Übersetzung aus dem Original... -
Seite 6: Aktuelle Wertkalibrierung
Sie , um den Wert zu ändern. Auswahl Vorzeichen, Plus Zeichen Nachdem Sie den Wert eingegeben haben, drücken , um die Einstellung abzuschließen und zum Betriebsbildschirm zurückzukehren. DRO1 - DE DRO1 Übersetzung aus dem Original Version 1.0 - 2020-04-09... -
Seite 7: Laden Der Neuen Einstellung
"0" oder ein anderer Wert erscheint auf dem Hauptbildschirm und blinkt: Drücken Sie die Taste und dann c) Auf dem Hauptbildschirm erscheint "0.00 °", drücken Sie die Taste DRO1 - DE DRO1 Version 1.0 - 2020-04-09 Übersetzung aus dem Original... -
Seite 8: Zählrichtungseinstellung
Zählrichtungseinstellung Funktionsbeschreibung: Ändern der aktuellen Zählrichtung. Zum Beispiel: Das DRO1 zeigt aktuell 100.00mm an. Wenn sich der Lesekopf nach rechts bewegt, verringert sich der Wert (zum Beispiel auf 99.68mm). Wenn Sie den Wert erhöhen möchten, müssen Sie die folgenden Schritte ausführen Änderung:... -
Seite 9: Einstellung Der Auflösung
1.11 Einstellung der Auflösung Funktionsbeschreibung: Am DRO1 kann eine Auflösung von 1mm / 0,1mm / 0,01mm / 0,005mm eingestellt werden. Die Schritte sind wie folgt: Schritt 1. Drücken und halten Sie , bis das Display das Symbol anzeigt und drücken Sie... -
Seite 10: Voreingestellter Werkzeugkorrekturwert
Schritt 6. Nachdem Sie den Wert des Bildschirms bestätigt haben, drücken Sie die Taste , um zum Auswahlbildschirm zurückzukehren. Schritt 7. Nachdem die Einstellung abgeschlossen ist, drücken Sie zweimal , um zum Betriebsbildschirm zurückzukehren. DRO1 - DE DRO1 Übersetzung aus dem Original Version 1.0 - 2020-04-09... -
Seite 11: Voreinstellwerkzeug-Korrektur Laden
1.14 Einstellung Arbeitsgeschwindigkeit A. Funktion: Entsprechend unterschiedlicher praktischer Anwendungen gibt es sechs ver- schieden DRO1 Geschwindigkeitsoptionen. Es sind SPEED 0 SPEED 1…bzw. SPEED 5. Je niedriger die Geschwindigkeit, desto länger ist die Lebensdauer der Batterie, siehe folgende Tabelle für Details:... -
Seite 12: Adaptive Anpassung Installationsabstand
Symbol wird in der oberen rechten Ecke des Bildschirms angezeigt, um den Parameter einzustellen. Schritt 3. Drücken Sie die Taste , bis das DRO1 "Setup" anzeigt. Schritt 4. Drücken Sie , um Ihre Vorhaben zu bestätigen. Schritt 5. Drücken Sie , um die Abstandseinstellung zu starten. - Seite 13 Schritt 6. Bewegen Sie den Lesekopf mit der langsamsten Geschwindigkeit. (Ungefähr 14 Sekun- den für 120mm Abstand) Schritt 7. Wenn der Prozess abgeschlossen ist, blinkt der DRO1-Bildschirm einmal und kehrt automatisch zum Betriebsbildschirm zurück. Hinweis: Siehe "Aktuelle Wertkalibrierung" B. Behandlung der Fehlermeldung: a) Wenn das Wort "Sensor"...
-
Seite 14: Parameter / Tasten Sperren Und Freigeben
Funktionsbeschreibung: Um Fehlbedienung bei der Anwendung zu vermeiden, können Sie Tasten oder Parameter sperren. Die Schritte sind wie folgt: Schritt 1. Halten Sie die Taste gedrückt, bis das DRO1 das Parametersymbol anzeigt. Schritt 2. Drücken Sie , bis SYS angezeigt wird. -
Seite 15: Fehlermeldung Und Fehlerbeseitigung
Magnetband zu groß ist. Siehe "Adaptive Anpassung der Installationsentfer- nung" b. Hat der Lesekopf den Bewegungsbereich über- schritten? c. Ist das Band herunter gefallen ? d. Siehe "Einführung Installation" DRO1 - DE DRO1 Version 1.0 - 2020-04-09 Übersetzung aus dem Original... - Seite 16 Abhilfe: a. Batterie muss ersetzt werden. b. Bitte ersetzen Sie die Batterie so bald wie möglich, das DRO1 kann sich möglicherweise in kürze abschalten und einen Speicherverlust, sowie Mess- fehler verursachen. c. Informationen zum Austauschen der Batterie finden Sie auf Seite (<Zapf>+ Seite 1/17)
-
Seite 17: Wie Man Die Batterie Ersetzt
Zoll / Metrisch / Winkel zu wechseln. 1.18 Wie man die Batterie ersetzt Am DRO1 werden zwei Batterien parallel verwendet. Wenn das LCD-Symbol erscheint, bedeutet dies, dass die Batterieleistung nicht ausreicht und Sie die Batterie austauschen müs- sen. -
Seite 18: Einführung Zur Installation
Zulässige Toleranz für die Montage des Skalenlesekopfes. Achten Sie bei der Montage des Lesekopfes auf die Sensorposition. max. Abstand: 2,5mm Magnetband Lesekopf mit einem Standardabstand zum Band beträgt: 1 mm DRO1 - DE DRO1 Übersetzung aus dem Original Version 1.0 - 2020-04-09... -
Seite 19: Außenmaße Des Dro1
Abstand ( Sensor - Lesekopf ) Die Seite mit der Beschriftung " Sensor " muss zum Magnetband. Einheit : mm 1.20 Außenmaße des DRO1 ( Einheit: mm ) Referenzbild zur eingebetteten Fixierung des Bedienfeldes. Auf der Rückseite des Bedienfeldes befindet sich eine Dichtung. -
Seite 20: Eg-Konformitätserklärung
EG - Konformitätserklärung nach EMV Richtline 2014/30/EU Optimum Maschinen Germany GmbH Der Hersteller / Dr.-Robert-Pfleger-Str. 26 Inverkehrbringer: D - 96103 Hallstadt erklärt hiermit, dass folgendes Produkt Digitale Positionsanzeige Produktbezeichnung: DRO1 Typenbezeichnung: Digitale Positionsanzeige zur Verwendung an Werkzeugmaschinen zur Wegmessung in Verbindung mit Magnetsensoren die allen einschlägigen Bestimmungen der oben genannten Richtlinie 2014/30/EU - ein-...
