Batterie

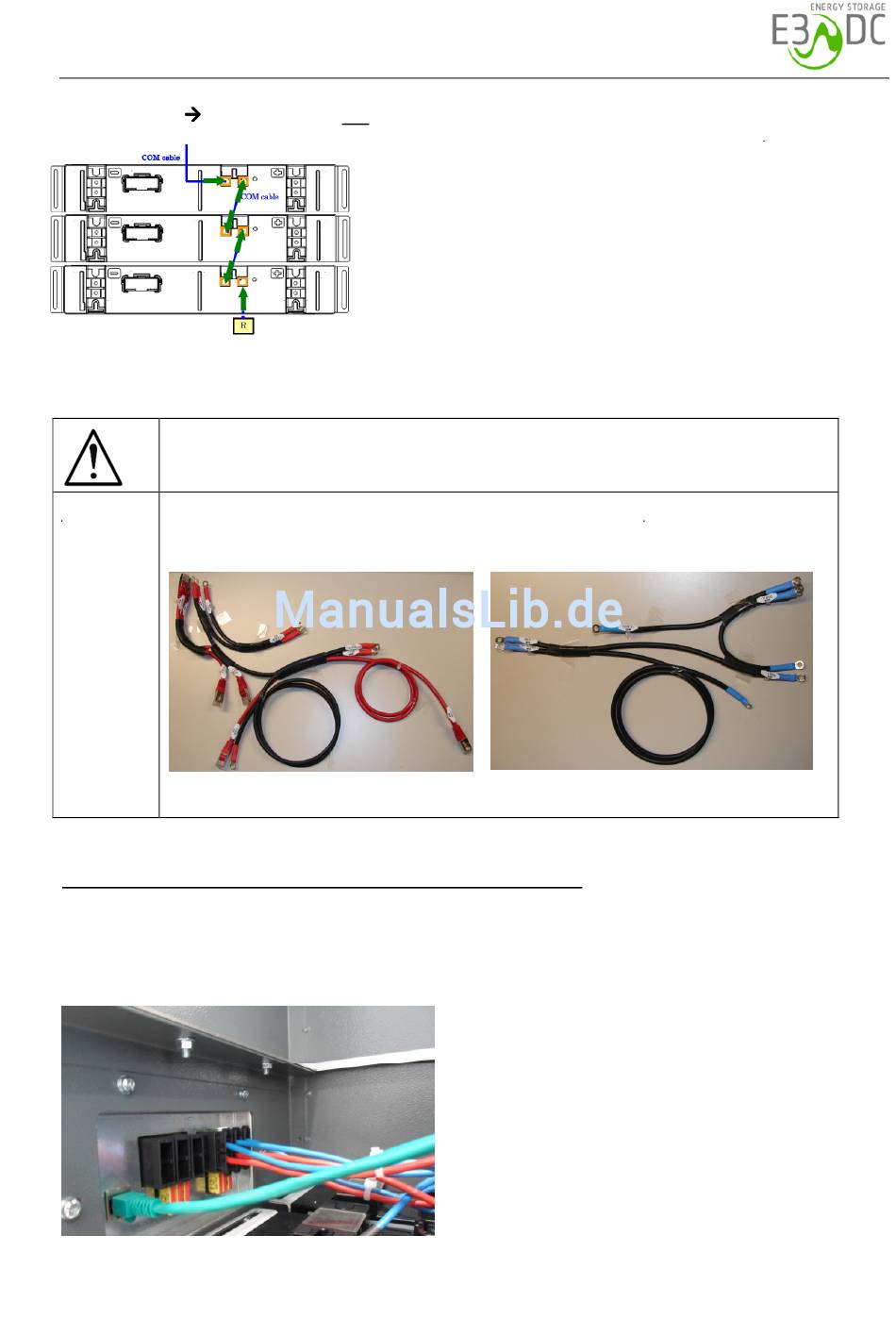

Batterieeinbau Schritt 4: Batteriebuskabel anschließen
Vorsicht!
Zur Sicherheit gegen Verpolung sind die Patchkabel mit den Leistungskabeln verbunden.
Diese dürfen nicht getrennt werden.
Abweichende Batterieverkabelung bei S10E05, S10E08 und S10E12
Die dreiphasigen Geräte verfügen über eine Stecker- und Sicherungsplatine in der Trennwand
zwischen Batterie- und Umrichterraum. Hier ist für jedes Batteriemodul eine Buchse
vorgesehen. Die Leistungskabel jedes Batteriemoduls werden einzeln verlegt und kontaktiert.
Installationsanleitung S10
Patchkabel diagonal (entsprechend Skizze rechts) in die
Batteriemodule einstecken. Den Abschlusswiderstand
in letztes Batteriemodul einstecken.
