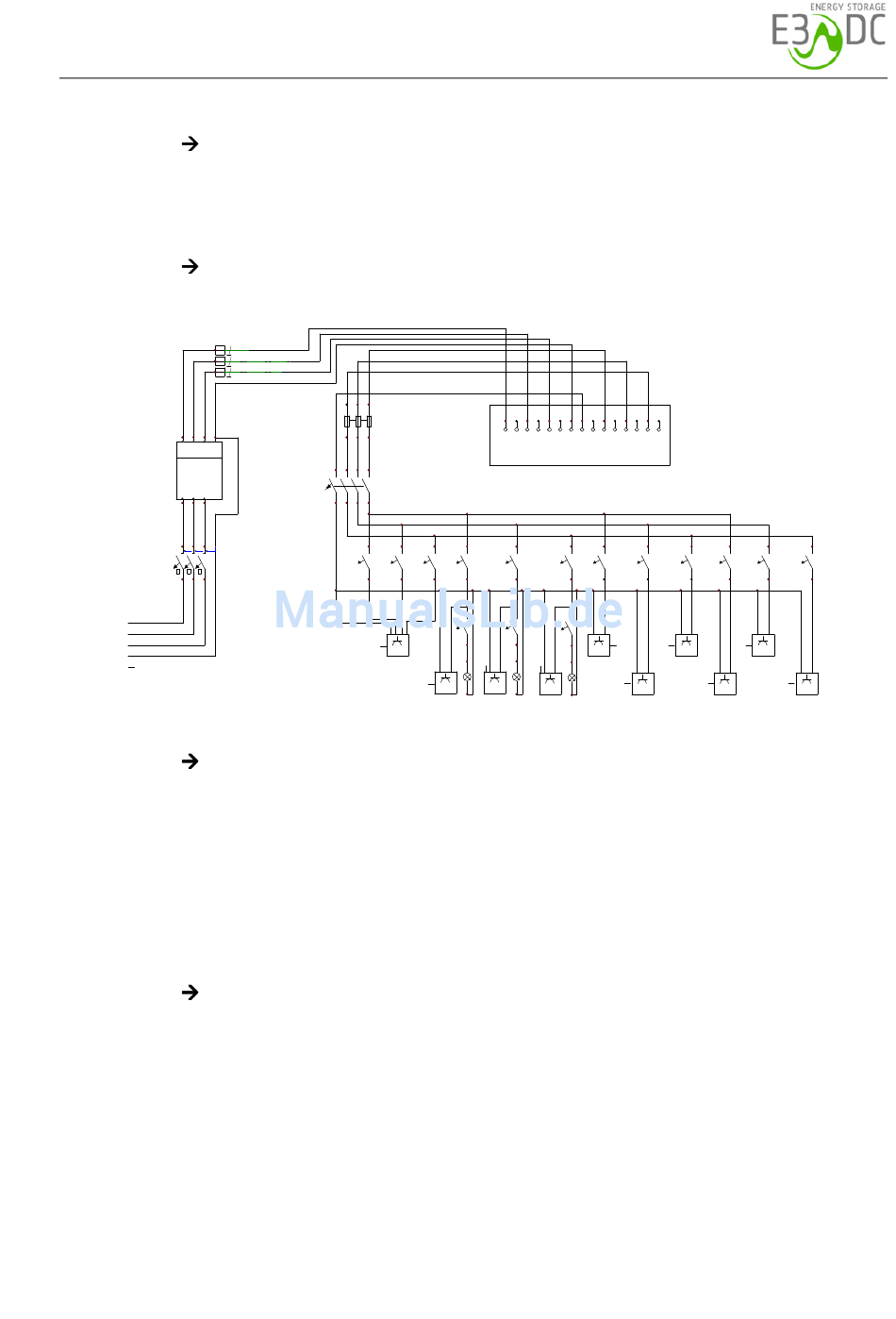

E3DC S10 Installationsanleitung Seite 27

Elektrischer Anschluss
AC-Anschluss Schritt 4 :
Das Hausnetz hinter dem Strombezugszähler allphasig spannungsfrei machen (z. B. durch
Abschalten an der Zählervorsicherung).
AC-Anschluss Schritt 5:
Auf allen Phasen die Verbindung zwischen Strombezugszähler und Hausverteilung entfernen.
Klemme
X2
X2
X2
1 3 5 7
L1 L2 L3 N
Wh
Zähler
P2
L1 L2 L3
2 4 6
1 3 5 N
F40
Zählervorsicherungen 63 A
E
S S S
2 4 6
L1
L2
L3
N
PE
AC-Anschluss Schritt 6:
An denselben Punkten, an denen zuvor die Verbindungen zwischen Zähler und Verteilung
entfernt wurden, werden die in Schritt 2 verlegten Verbindungsleitungen folgendermaßen
angeschlossen:
Anschluss PE
•
Zuleitung zum S10_EM: Anschluss unmittelbar hinter dem Strombezugszähler
•
Rückleitung vom S10_EM: Einspeisepunkte in Hausverteilung
•
Nun zusätzlich den Neutralleiter anschließen
•
AC-Anschluss Schritt 7:
Vor dem Anschalten des S10 ist die Installation zu überprüfen!
Nach Anbringen sämtlicher Abdeckungen im S10-Zählerschrank kann das Hausnetz wieder
angeschaltet werden. Alle LS-Schalter im S10 bleiben hierbei zunächst ausgeschaltet.
Installationsanleitung S10
1 3 5
F43
Vorsicherungen
63 A
D02 2 4 6
gRB
1 3 5 7
Q2
FI
40 A
30 mA
2 4 6 8
A
1 1 1 1
F41 F44 F39 F42
16 A 16 A 16 A 16 A
B B B B
2 2 2 2
1
PE
2
3/N/PE
1
CEE-Steckdose
H1
PE
2
Steckdose 01
E3DC_S10_IA_20140701
L1 L2 L3 N N N L1 L2
Ein-/Ausgangsklemmen S10
1 1 1 1
16 A 16 A 16 A 16 A
B B B B
2 2 2 2
1
1
PE
2
2
PE
PE
1
1
Steckdose 04
H1
H1
PE
2
2
Steckdose 02 Steckdose 03 Steckdose 05
L3
1 1 1 1
16 A 16 A 16 A 16 A
B B B B
2 2 2 2
PE PE
Steckdose 06 Steckdose 08
PE PE
Steckdose 07 Steckdose 09
27 (72)
