Batterie
Batterieeinbau Schritt 2: Batteriemodule in den Schrank einbauen
Einbauvariante S10E5/8/12
Vorsicht!
Die Batteriemodule werden zu ca. 40% geladen ausgeliefert. Bitte vermeiden Sie beim
Einbau und beim Anschluss der Module unbedingt Kurzschlüsse und Verpolungen und
arbeiten Sie mit größter Sorgfalt!
Installationsanleitung S10

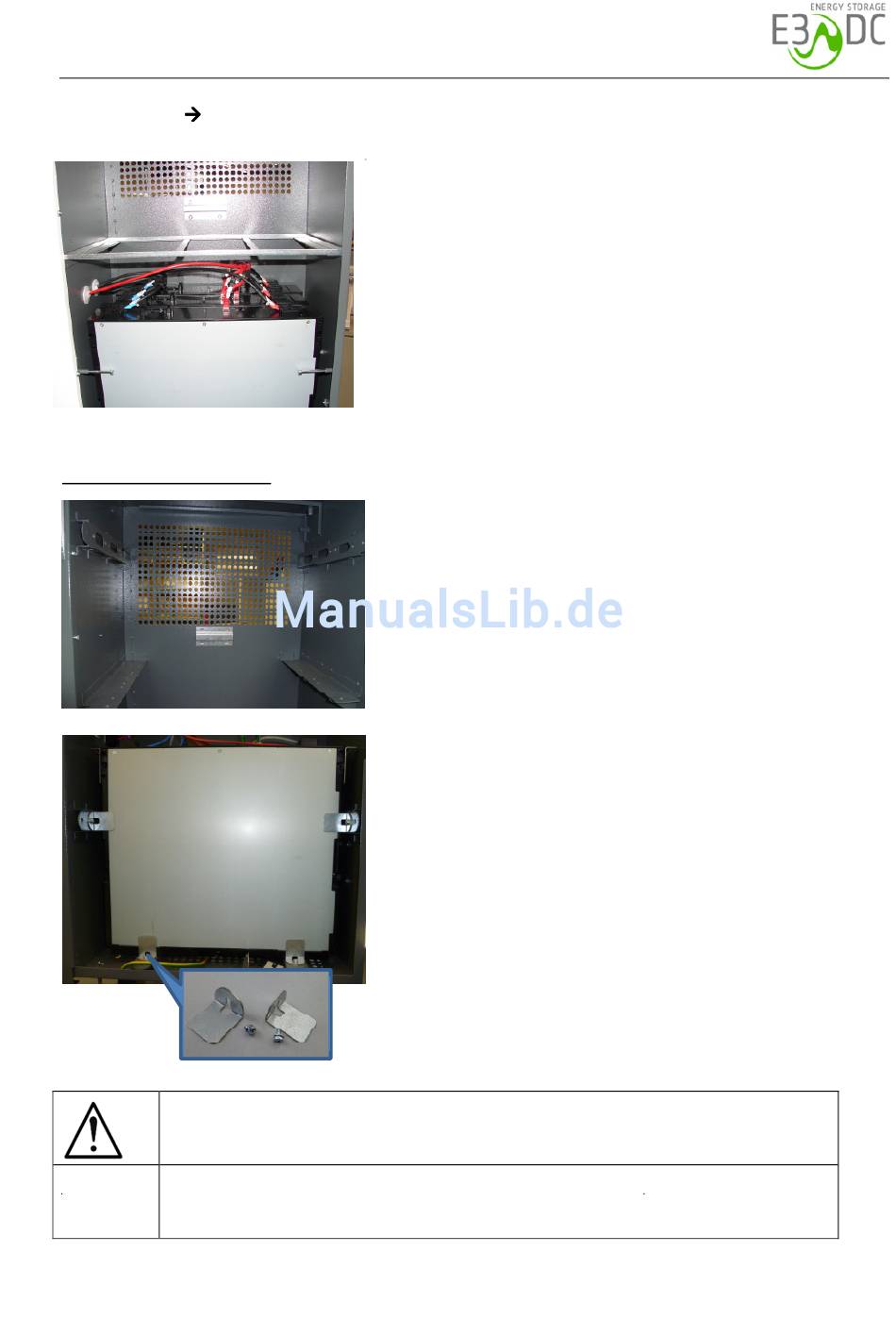

Das erste Batteriemodul unten hinten in den
Batterieraum einstellen. Die Batteriekontakte müssen zur
Batterieraummitte ausgerichtet sein, d. h. bei den
Batteriemodulen der unteren Ebene zeigen die
Anschlüsse nach oben, bei den Batteriemodulen der
oberen Ebene nach unten. Batteriemodule mit je zwei
Gewindeschrauben mit Innensechskant (beiliegend)
gegen Kippen sichern.
Weitere Batteriemodule unten sowie ab dem 4.
Modul oben von hinten beginnend einstellen
und mittels Gewindeschrauben gegen Kippen
sichern.
Das erste Batteriemodul unten hinten in den
Batterieraum einstellen. Die Batteriekontakte
müssen zur Batterieraummitte ausgerichtet sein,
d. h. bei den Batteriemodulen der unteren Ebene
zeigen die Anschlüsse nach oben, bei den
Batteriemodulen der oberen Ebene nach unten.
Batteriemodule nacheinander ohne
Einzelbefestigung in den Batterieraum schieben.
Das jeweils vorderste Batteriemodul mit 4
Blechwinkeln unten und an der Seite fixieren.
