E3DC S10 Installationsanleitung Seite 26

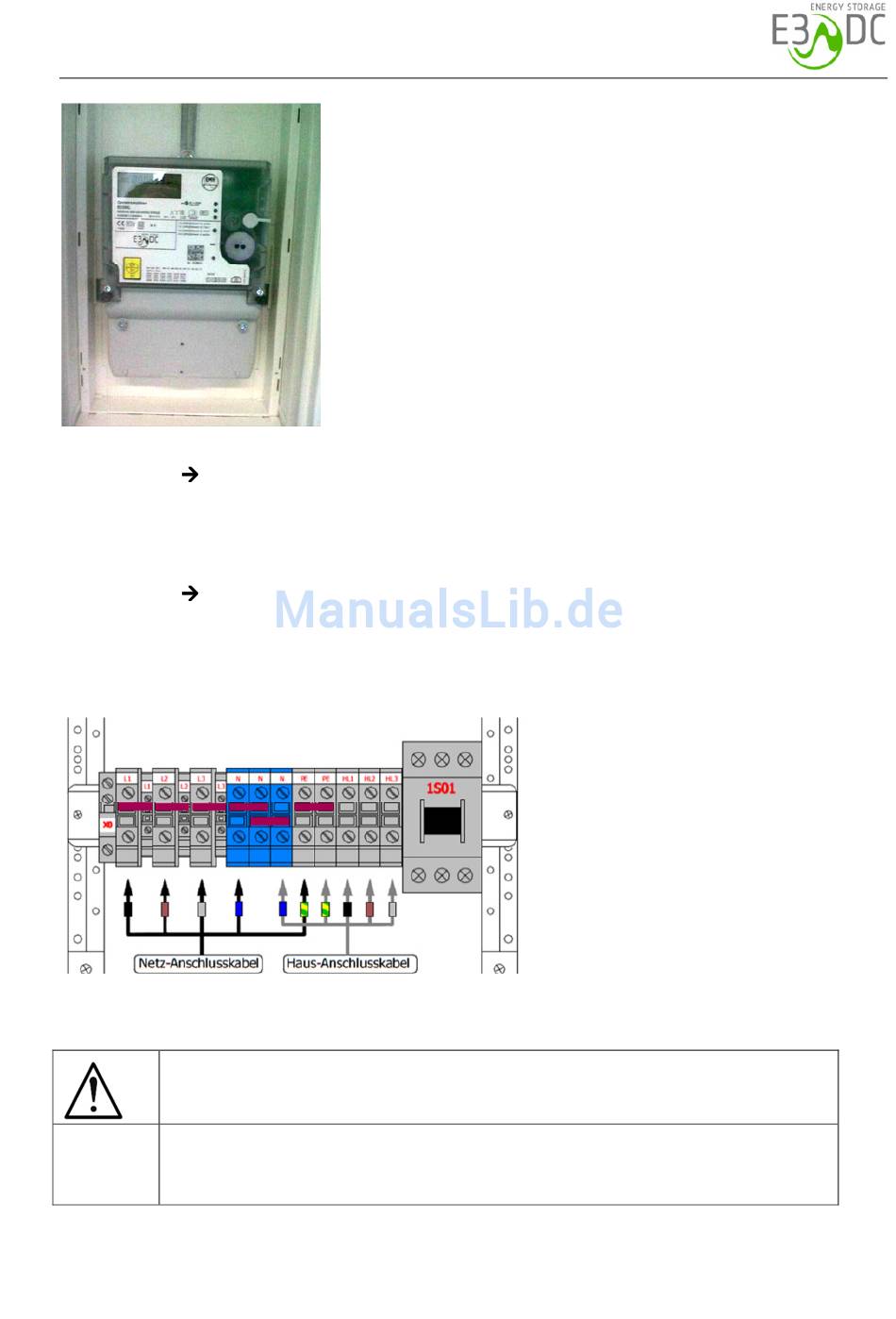

Elektrischer Anschluss
AC-Anschluss Schritt 2 :
Die Verbindungskabel (2 x fünfadrig) zwischen Zählerschrank und S10 verlegen. Es wird
empfohlen, die Leitungsverlegung zum S10 mit flexiblen Kabeln im Kabelkanal auszuführen.
AC-Anschluss Schritt 3 :
Die Eingangs- und die Ausgangsleitungen an Klemme X3 anschließen. Die Zuleitung zum S10
vom Zähler wird an X3 L1-L3 angeschlossen. Die Ableitung vom S10 zur Unterverteilung wird
an X3 HL1-HL3 angeschlossen. Phasenlage beachten!
Achtung!
Um durch den Transport verursachte Fehler zu vermeiden, sind vor Inbetriebnahme alle
Schrauben der Reihenklemmen nachzuziehen sowie die vorhandenen Steckbrücken auf
korrekten Sitz zu prüfen (VDE 0660 T. 500, Abschnitt 8.1.2)!
Installationsanleitung S10 E3DC_S10_IA_20140701 26 (72)
