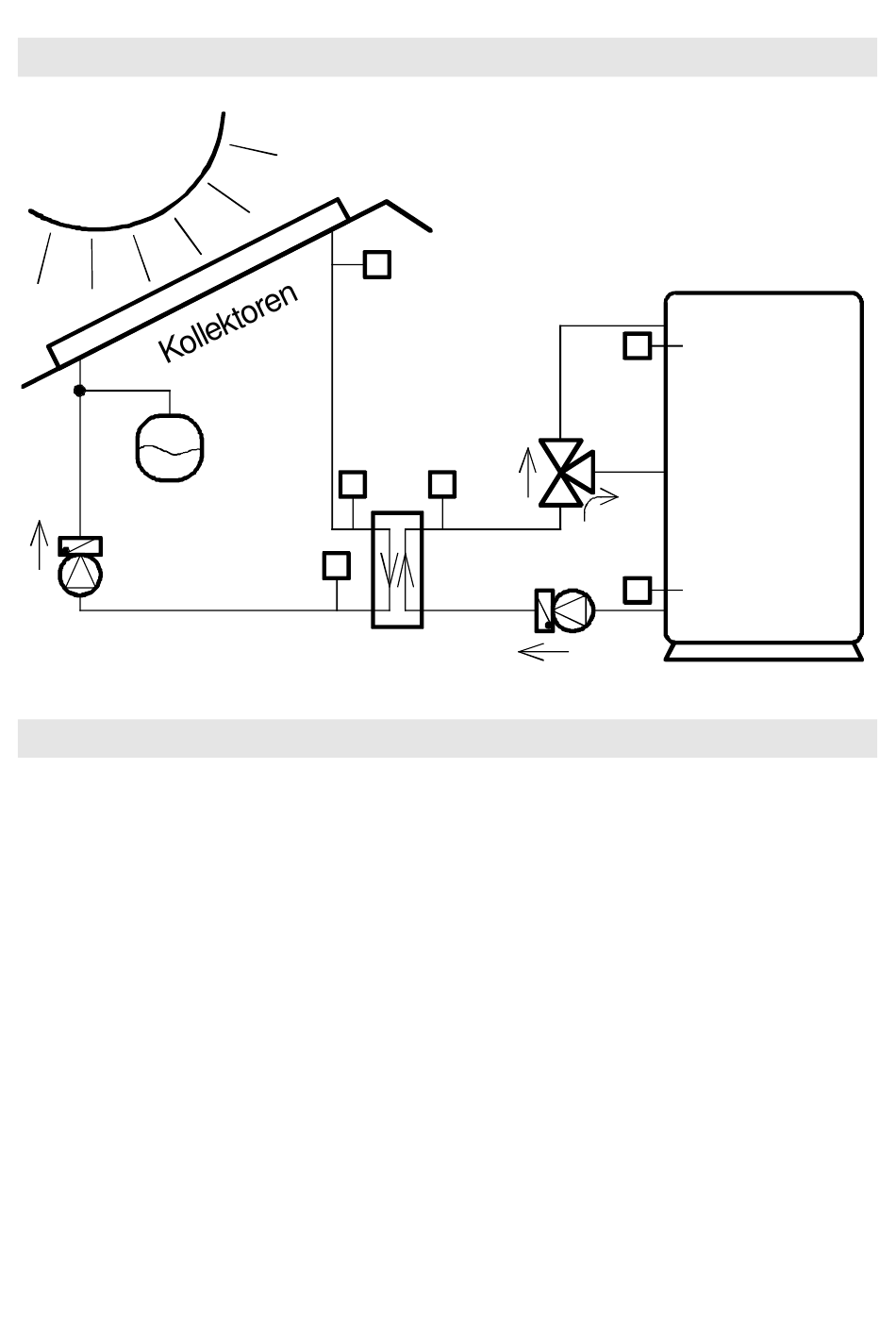

Anlagenschema
Sonne
Ausgleichs-
Behälter
A1
Funktionsbeschreibung
Erreicht der Kollektor die Mindesttemperatur Min.Temp. an F1 und ist um
Eins.Diff. F1>F3 wärmer als der Speicher unten, wird die Pumpe A1 eingeschaltet
und transportiert die Wärme zum Wärmetauscher. Steht dort genügend Energie
zur Verfügung, wird A2 eingeschaltet und beginnt mit dem Laden des Speichers.
Solange F7 kleiner als die Temperatur F8 (Speicher oben) ist, wird in den mittleren
Teil des Speichers geladen.
Wenn F7 annähernd die Temperatur von F8 erreicht hat, schaltet das Schaltventil A3
um, und der Speicher wird oben geladen.
Unterschreitet F7 die Temperaturen im oberen Speicherbereich wieder, wird erneut in
der Speichermitte geladen.
Abgeschaltet wird die Anlage bei Erreichen der Maximaltemperatur im Speicher unten
oder falls die Ladetemperatur an F7 nur mehr gering über F3 liegt, damit die Pumpen
nicht mehr Energie verbrauchen, als durch die Solaranlage gewonnen wird.
F1
Kollektor-
Fühler
F4
F7
F5
F8
A3
R
F3
A2
Seite 11
Puffer
Speicher
