Diamond – Bedienungsanleitung
DA-Wandler
BIT
PCM
DSD
DLP
ON
Digital to Analog Converter
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Professional Fidelity Diamond
Inhaltszusammenfassung für SPL Professional Fidelity Diamond
- Seite 1 Professional Fidelity Diamond Coax 1 Word Coax 2 Optic 1 Source Optic 2 CLOCK Digital to Analog Converter V DC Audio Rail Diese Bedienungsanleitung ist optimiert Diamond – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in DA-Wandler anderen Anwen dungen möglicherweise nicht dargestellt.
- Seite 2 Zuspieler in neuen Klangdimensionen vorspielen. Die analoge Lautstärke-Regelung sorgt auch bei niedrigen Laut- stärken für hochaufgelöste Dynamik. V AC/~ V AC Diamond COAX COAX P max. Coax 1 Word spl.audio Fuses: Made in Germany V: T A Coax 2 V: T . A Optic 1 Source Optic 2 CLOCK...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erste Schritte DIP-Schalter Frontansicht Technische Daten Rückansicht Ein- und Ausgänge Digitale Eingänge VOLTAiR – 120-Volt-Technik Abtastraten 32 Bit Vergleiche Ausgänge Bedienung Messungen Lautstärke Interne Betriebsspannung Quellenwahl Netzteil Display Maße (inkl. Füße) Displayanzeige nach zwei Sekunden – Gewicht Word Clock: Source Wichtige Hinweise Displayanzeige nach zwei Sekunden –... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht

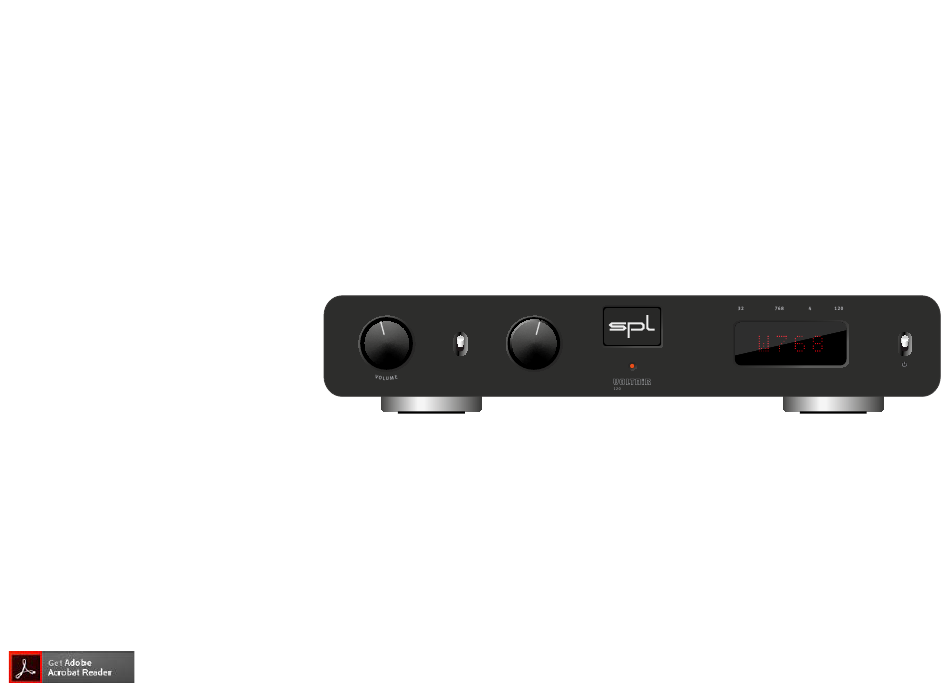

Frontansicht Frontansicht Lautstärkeregler Word-Clock-Schalter Display Stand-by-Schalter Diamond Coax 1 Word Coax 2 Optic 1 Source Optic 2 CLOCK Digital to Analog Converter V DC Audio Rail Quellenwahl Power-LED... -
Seite 6: Rückansicht
Netzschalter Digitale Audio-Eingänge V AC/~ V AC COAX COAX P max. spl.audio Fuses: Made in Germany V: T A V: T . A C A U T I O N AT T E N T I O N ANALOG OUTPUTS... -
Seite 7: Voltair - 120-Volt-Technik
Durch die einzigartig hohe Betriebsspannung erzielt die VOLTAiR-Technik außergewöhnliche technische Spezifi- kationen im Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unver- fälschtes, absolut entspanntes Hörvergnügen. SPL’s 120-Volt-Technik bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC). -
Seite 8: Vergleiche
Betriebsspannung ist, desto höhere Maximalpegel kann eine Schaltung verarbeiten. Da praktisch alle akustisch bzw. musikalisch wesentlichen Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt OPA 134@30 V SPL-OP@120 V + / - 15 Volt + / - 60 Volt... - Seite 9 Komponenten und Schaltungen, da die Werte um ca. 12 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.
-
Seite 10: Bedienung
Bedienung Bedienung Lautstärke Diamond Die Lautstärke der analogen Ausgänge regeln Sie mit dem Lautstärkeregler (4). Word Die beiden Ausgänge (Cinch, XLR) können alternativ mit den DIP-Schaltern auch auf einen Source festen Pegel (Unity Gain) eingestellt werden (siehe DIP-Schalter auf Seite 15). CLOCK... -
Seite 11: Quellenwahl
Bedienung Quellenwahl Diamond Mit dem Quellenwahl-Schalter (5) wählen Sie die Eingangs-Quelle – USB, Coax 1, Coax 2, Coax 1 Word Optic 1, Optic 2 oder AES. Coax 2 Optic 1 Source Optic 2 CLOCK V DC Audio Display Nach der Wahl einer Quelle, wird zunächst für zwei Sekunden die Bezeichnung der Diamond gewählten Quelle im Display (2) -
Seite 12: Displayanzeige Nach Zwei Sekunden - Word Clock: Source
Bedienung Displayanzeige nach zwei Sekunden – Word Clock: Source Im Display wird der erste Buchstabe der gewählten Quelle zusammen mit der erkannten Abstastrate angezeigt (z.B. , siehe Tabelle). U384 C192 Abtastrate DSD Abtastrate PCM (kHz) (n * 44,1 kHz) Digitale Quelle 44.1 88.2 176.4... -
Seite 13: Displayanzeige Nach Zwei Sekunden - Word Clock: Word
Bedienung Displayanzeige nach zwei Sekunden – Word Clock: Word Wird eine externe Word-Clock genutzt, zeigt das Display den Buchstaben zusammen mit der Abtastrate an (z.B. W 96 Folgende Fehleranzeigen sind möglich: Word-Abtastrate und Abtastrate des Digitale Quelle Kein Signal am gewählten Eingang Kein Word-Signal Eingangssignal stimmen nicht überein Optisch... -
Seite 14: Word Clock
Bedienung Word Clock Diamond Wenn Sie eine externe Word Clock an den Diamond anschließen, stellen Sie den Word Clock- Word Schalter (3) in die Stellung Word. Source In der Stellung Source erhält der Diamond seine Clock von der gewählten digitalen Quelle. CLOCK... -
Seite 15: Dip-Schalter
DIP-Schalter V AC/~ V AC DIP-Schalter P max. Fuses: V: T A V: T . A Mit den DIP-Schaltern (8) auf der Rückseite lassen sich folgende Grundeinstellungen vornehmen: C A U T I O N AT T E N T I O N RISK OF ELECTRIC SHOCK RISQUE DE CHOC ÉLECTRIQUE Settings... -
Seite 16: Technische Daten
Technische Daten Technische Daten Ein- und Ausgänge Digitale Eingänge • 6 digitale Stereo-Eingänge • AES/EBU (XLR), symmetrisch • 2 x Coaxial SPDIF (Cinch) • 2 x Optisch TOSLINK (F06) • USB (B) • 0 dBfs = 15 dBu • Wandler-Chip AK4490-Velvet Sound Abtastraten 32 Bit •... -
Seite 17: Ausgänge
Technische Daten Ausgänge • 2 analoge Stereo-Ausgänge • Neutrik XLR, symmetrisch, Pin 2 = (+) • Cinch, unsymmetrisch • Impedanz: 75 Ohm • max. Ausgangspegel 32,5 dBu Messungen • Frequenzgang: 4 Hz – 300 kHz (-3 dB) • Übersprechen bei 1 kHz: -108 dB •... -
Seite 18: Interne Betriebsspannung
Technische Daten Interne Betriebsspannung • Audio: +/- 60 V Netzteil • Netzspannung: 230 V AC, 50 Hz / 115 V AC, 60 Hz • Leistungsaufnahme: max. 40 VA • Sicherung: 230 V = T 500 mA, 115 V = T 1 A •... -
Seite 19: Wichtige Hinweise
Auslieferung des Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständiger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2022 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Ände- rungen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elekt- ronisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
