Steckdosen
Die Anhängersteckdose befindet sich hinten an der Fahrerkabine links (siehe Bild)
Bei Fahren mit Anhänger oder Aufbauten, nach dem Anstecken
des Anhängersteckers, die Beleuchtung überprüfen.

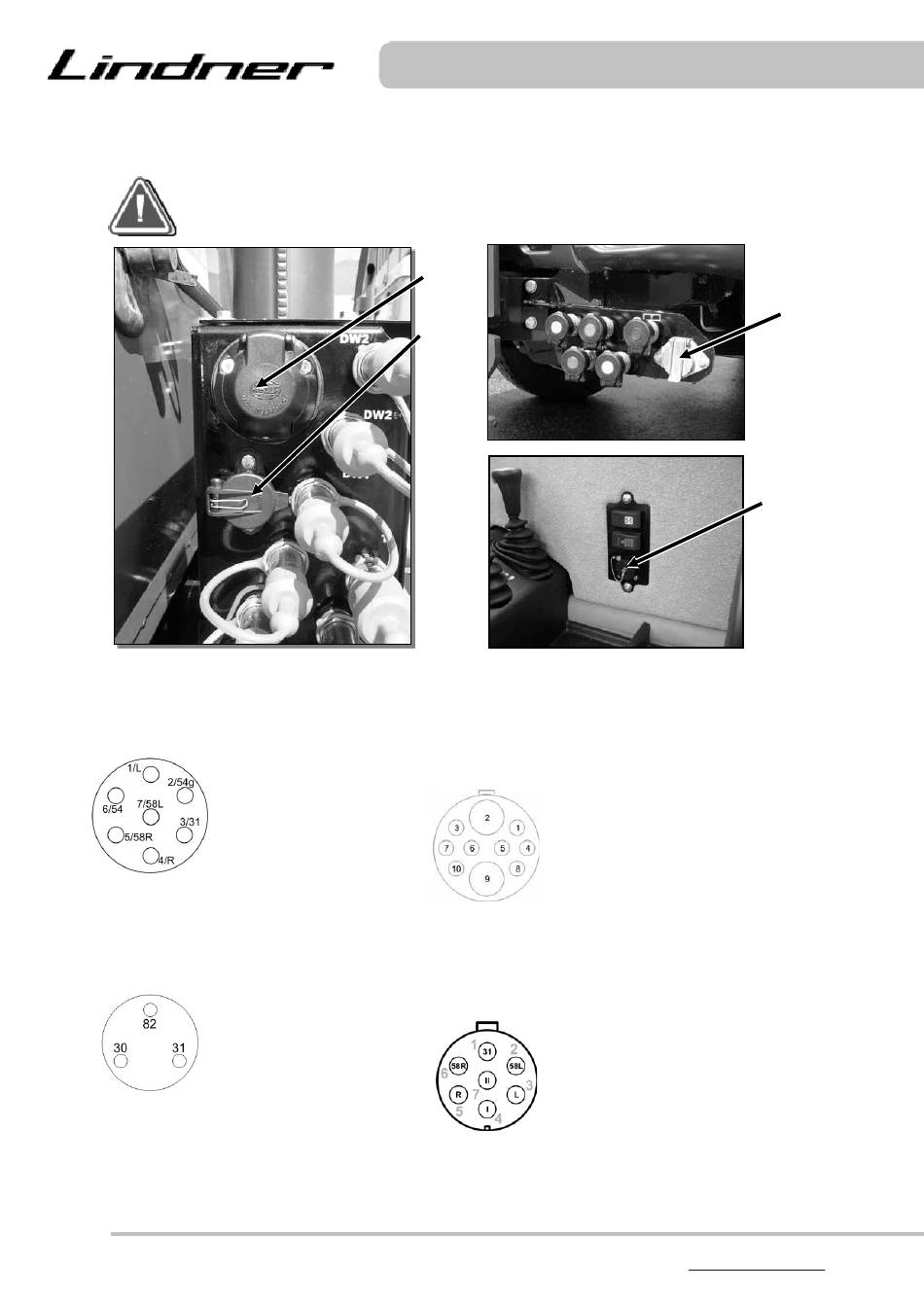

Abbildung 122 - Steckdosen
1....7-polige Steckdose (X81)
.....13-polige Steckdose* (X105)
1...Blinker Links
2...Klemme 54g
3...Klemme 31
4...Blinker rechts
5...Standlicht rechts
6...Bremslicht
7...Standlicht links
2....3-polige Dauerstrom Steckdose (X83)
30...Dauerstrom Kl.30
31...Masse
82...Kl.15
Seite 130 von 140
Betriebsanleitung Unitrac Serie 2
1
2
A-6250 Kundl | Tel.: +43 / 5338 / 7420-0 | Fax: DW433 | Email: info@lindner-traktoren.at
3....Signalsteckdose* (X85)
1...Geschwindigkeit 4.2Imp/min
2...Masse
3...Masse
4...Standlicht
5...PowerLink™
6...FREI
7...FREI
8...FREI
9...(+)geschaltet
Batterie (+) Dauerplus*
.....(Brücke bei K16)
4...
7-polige Steckdose* (X82)
1...Masse
2...Linke Schlussleuchte
3...Fahrtrichtungsanzeiger LINKS
4...Mikroschalter I
5...Fahrtrichtungsanzeiger RECHTS
6...Rechte Schlussleuchte
7...Mikroschalter II
*...Wunschausführung
