6

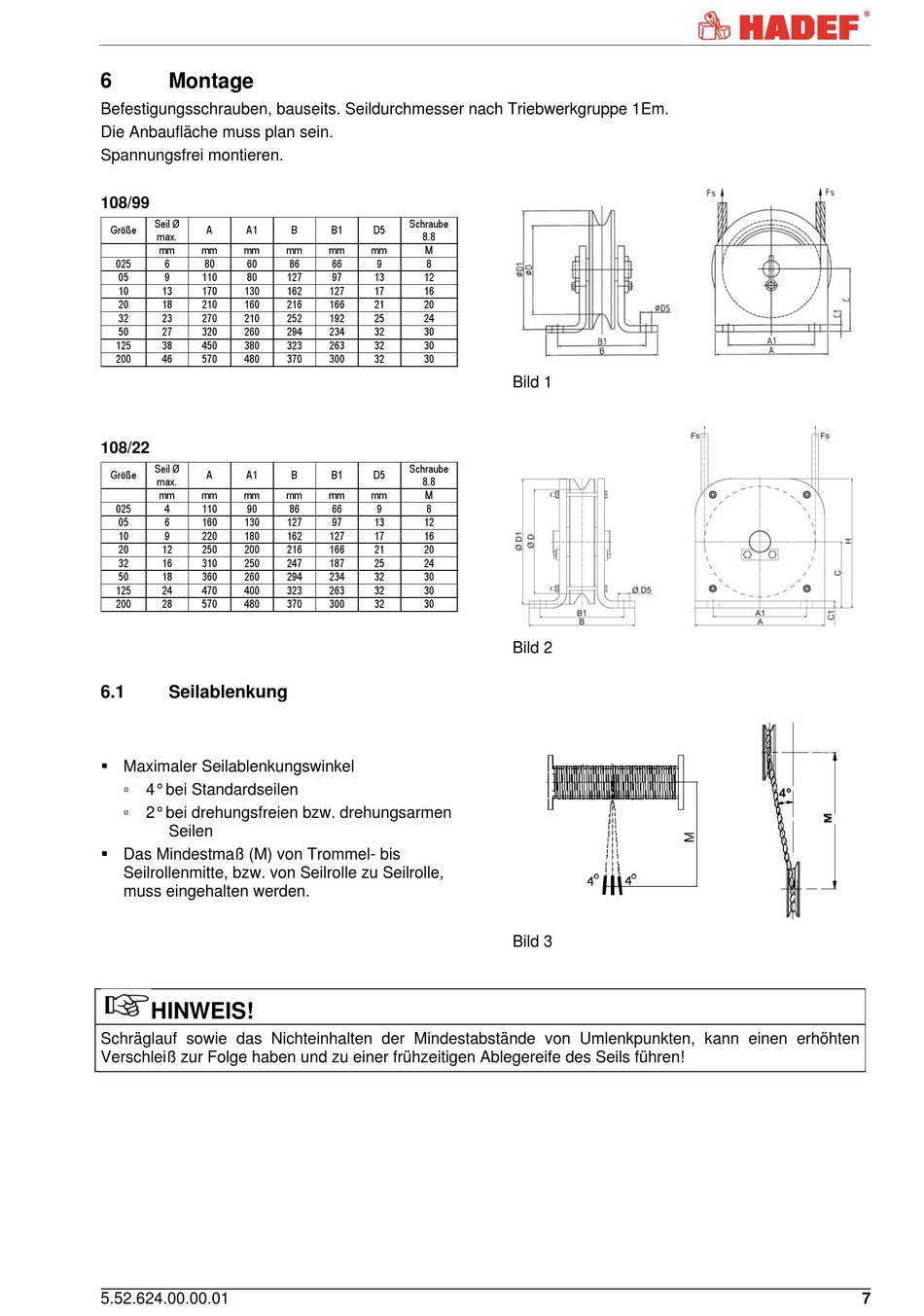

Montage
Befestigungsschrauben, bauseits. Seildurchmesser nach Triebwerkgruppe 1Em.
Die Anbaufläche muss plan sein.
Spannungsfrei montieren.
108/99
Seil Ø
Größe
A
A1
max.
mm
mm
mm
025
6
80
60
05
9
110
80
10
13
170
130
20
18
210
160
32
23
270
210
50
27
320
260
125
38
450
380
200
46
570
480
108/22
Seil Ø
Größe
A
A1
max.
mm
mm
mm
025
4
110
90
05
6
160
130
10
9
220
180
20
12
250
200
32
16
310
250
50
18
360
260
125
24
470
400
200
28
570
480
6.1
Seilablenkung
Maximaler Seilablenkungswinkel
▫
4° bei Standardseilen
▫
2° bei drehungsfreien bzw. drehungsarmen
Seilen
Das Mindestmaß (M) von Trommel- bis
Seilrollenmitte, bzw. von Seilrolle zu Seilrolle,
muss eingehalten werden.
HINWEIS!
Schräglauf sowie das Nichteinhalten der Mindestabstände von Umlenkpunkten, kann einen erhöhten
Verschleiß zur Folge haben und zu einer frühzeitigen Ablegereife des Seils führen!
5.52.624.00.00.01
Schraube
B
B1
D5
8.8
mm
mm
mm
M
86
66
9
8
127
97
13
12
162
127
17
16
216
166
21
20
252
192
25
24
294
234
32
30
323
263
32
30
370
300
32
30
Schraube
B
B1
D5
8.8
mm
mm
mm
M
86
66
9
8
127
97
13
12
162
127
17
16
216
166
21
20
247
187
25
24
294
234
32
30
323
263
32
30
370
300
32
30
Bild 1
Bild 2
Bild 3
7
