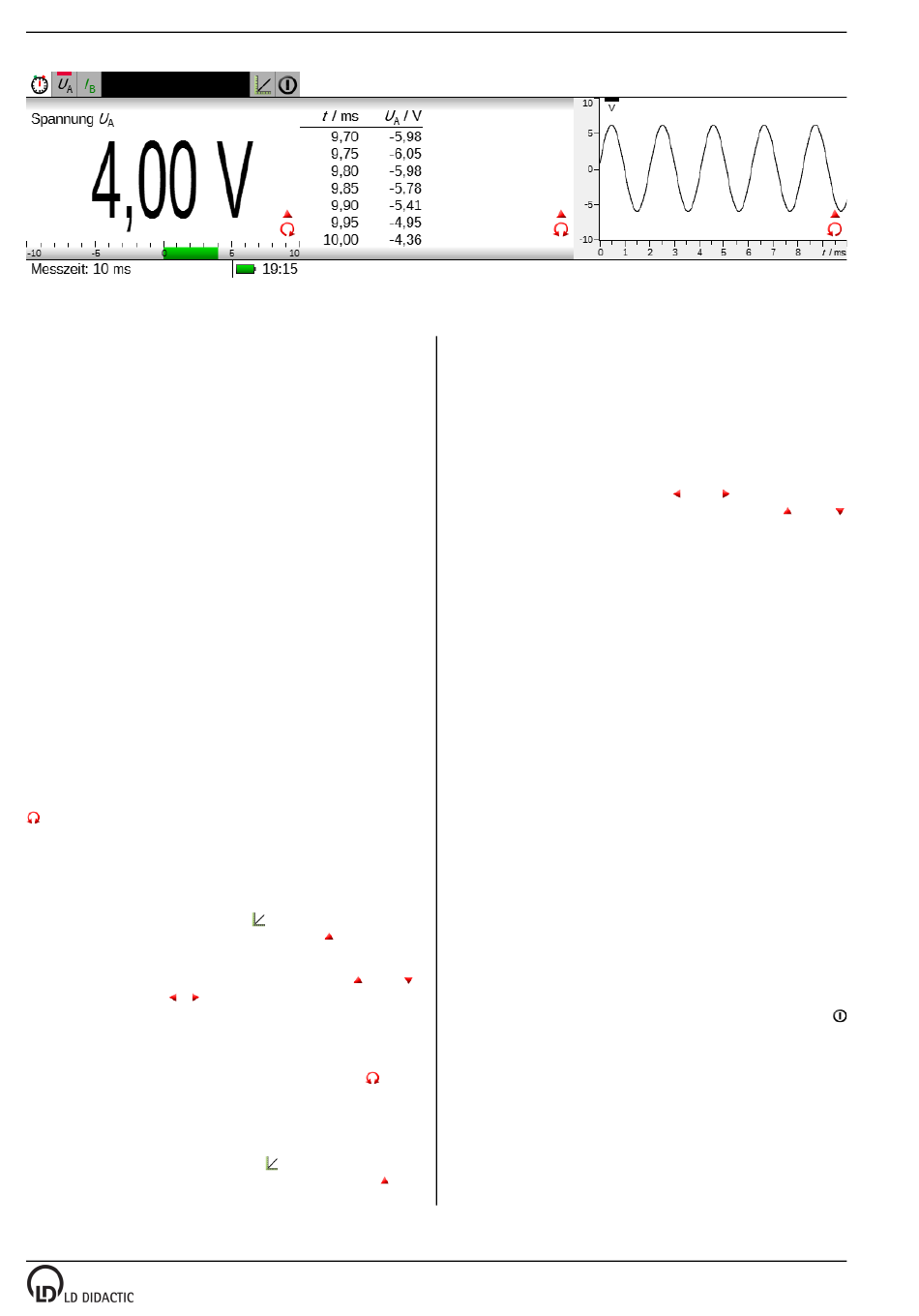

Fig. 4:
Rechts neben einer Messwertanzeige befinden sich weitere Anzeigen eventuell aktiver Messgrößen, die Messwerttabelle und ganz
rechts das Diagramm. Eine Drehbewegung am Touchwheel wechselt zwischen den Anzeigen.
Anmerkungen zu Messzeiten
Die Einheit der gewählten Messzeit ist auch gleichzeitig die
Einheit der Zeitachse. Wenn die Messzeit in h angegeben ist,
wird also auch die Zeitachse in h angegeben. In diesem Fall
beginnt die Zeitachse aber nicht bei 0 h sondern bei der
Startuhrzeit, damit man Umweltmessungen die Tageszeit an
sieht, zu der sie aufgenommen wurden. Ist das nicht ge
wünscht, kann nach der Messung die Messzeit kurzzeitig auf
min und dann wieder auf h zurückgestellt werden.
Bei langen Messungen darauf achten, dass der Akkufüllstand
ausreicht oder das Steckernetzgerät verwenden.
Anmerkungen zu automatisch gelöschten Messwerten
Normalerweise werden Messwerte nicht ohne Rückfrage ge
löscht. Auch beim Start einer neuen Messung wird gefragt, ob
die alten Messwerte gelöscht werden sollen (außer im Exper
tenmodus, siehe Abschnitt 10.1).
Aber: Wenn ein USB-Kabel angesteckt oder eine WLAN-Ver
bindung zu CASSY Lab oder der CASSY App aufgebaut wird,
dann gehen gleichzeitig alle bereits aufgenommenen Mess
werte verloren, weil die Messwerterfassung dann komplett von
CASSY Lab oder der CASSY App übernommen wird.
5.6 Auswertung in der Tabelle
Die Tabelle befindet sich rechts neben den Messwertanzeigen
und ist schnell durch eine Drehbewegung des Touchwheels
erreichbar (siehe Fig. 4).
Normalerweise landen alle aktivierten Messgrößen in der Ta
belle und die die Tabelle scrollt während der Messwerterfas
sung immer so mit, dass die letzten Messwerte sichtbar sind.
Beides lässt sich im Tabellenmenü ändern.
Das Tabellenmenü ist immer über
wählbar oder von der Tabellenansicht aus über
Nach Auswahl des manuellen Scrollens im Tabellenmenü
übernimmt das Touchwheel die Scrollfunktion mit
solange, bis sie durch
,
5.7 Auswertung im Diagramm
Das Diagramm befindet sich rechts neben der Tabelle und ist
schnell durch eine Drehbewegung des Touchwheels
rechts erreichbar (siehe Fig. 4).
Normalerweise landen alle aktivierten Messgrößen im Dia
gramm. Das lässt sich im Diagrammmenü ändern.
Das Diagrammmenü ist immer über
auswählbar oder von der Diagrammansicht aus über
reichbar.
(Ansicht: Tabelle) aus
erreichbar.
und
oder OK abgebrochen wurde.
(Ansicht: Diagramm)
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Dort lassen sich verschiedene Auswertungen auswählen (z.B.
Zoom, Geradenanpassung, Integrale), die sich auf den aktuel
len Bereich der Messkurve beziehen.
Standardmäßig ist dieser Bereich die komplette erste (schwar
ze) Kurve. Er lässt sich aber durch Bereich und Auswahl der
Messkurve verändern.
Nach Auswahl der Bereichsfunktion im Diagrammmenü über
nimmt das Touchwheel die Auswahlfunktion des Bereichan
fangs und des Bereichendes mit
bis entweder beide Grenzen gesetzt sind oder mit
abgebrochen wurde.
Wenn mehr als eine Messkurve gleichzeitig dargestellt wird,
wird automatisch eine zweite y-Achse dargestellt, wenn der
Darstellungsbereich der zweiten Kurve von der ersten Kurve
abweicht. Die Farbe der Skalenwerte der zweiten y-Achse
entspricht der Farbe der Kurve zu der die Achse gehört.
Anmerkung zu Auswertungen
Solange noch kein Bereich markiert ist, zoomt die Zoomfunkti
on alle y-Achsen aber keine x-Achsen. Erst wenn ein Bereich
markiert wurde, wird auch die x-Achse gezoomt.
Es können mehrere Auswertungen nacheinander durchgeführt
werden ohne die jeweils vorangegangene zu löschen. Das je
weils letzte Auswertungsergebnis wird in der Statuszeile unter
dem Diagramm angezeigt.
5.8 Automatisches Abschalten
Mobile-CASSY 2 schaltet automatisch ab, wenn es eine Stun
de lang nicht bedient worden ist, während dieser Zeit keine
Messung lief oder USB-Verbindung bestand und es nicht vom
Steckernetzgerät versorgt worden ist.
Um den Akku zu schonen, schaltet es auch dann automatisch
ab, wenn die Akkuspannung einen kritischen Wert unterschrit
ten hat.
5.9 Ausschalten
Normalerweise sollte Mobile-CASSSY 2 immer über das
-Menü ausgeschaltet werden. Sollte das Menü nicht erreich
bar sein, weil Mobile-CASSY 2 nicht mehr reagiert, dann kann
man Mobile-CASSY 2 auch hart ausschalten. Dazu die Taste
nach
OK für 3 s drücken (berühren reicht nicht).
Beim Ausschalten gehen die aktuelle Messreihe und die aktu
ellen Einstellungen verloren. Abgespeicherte Messreihen auf
der SD-Karte bleiben natürlich erhalten.
er
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Gebrauchsanweisung 524 005
und
und OK solange,
oder
