Gebrauchsanweisung 524 005

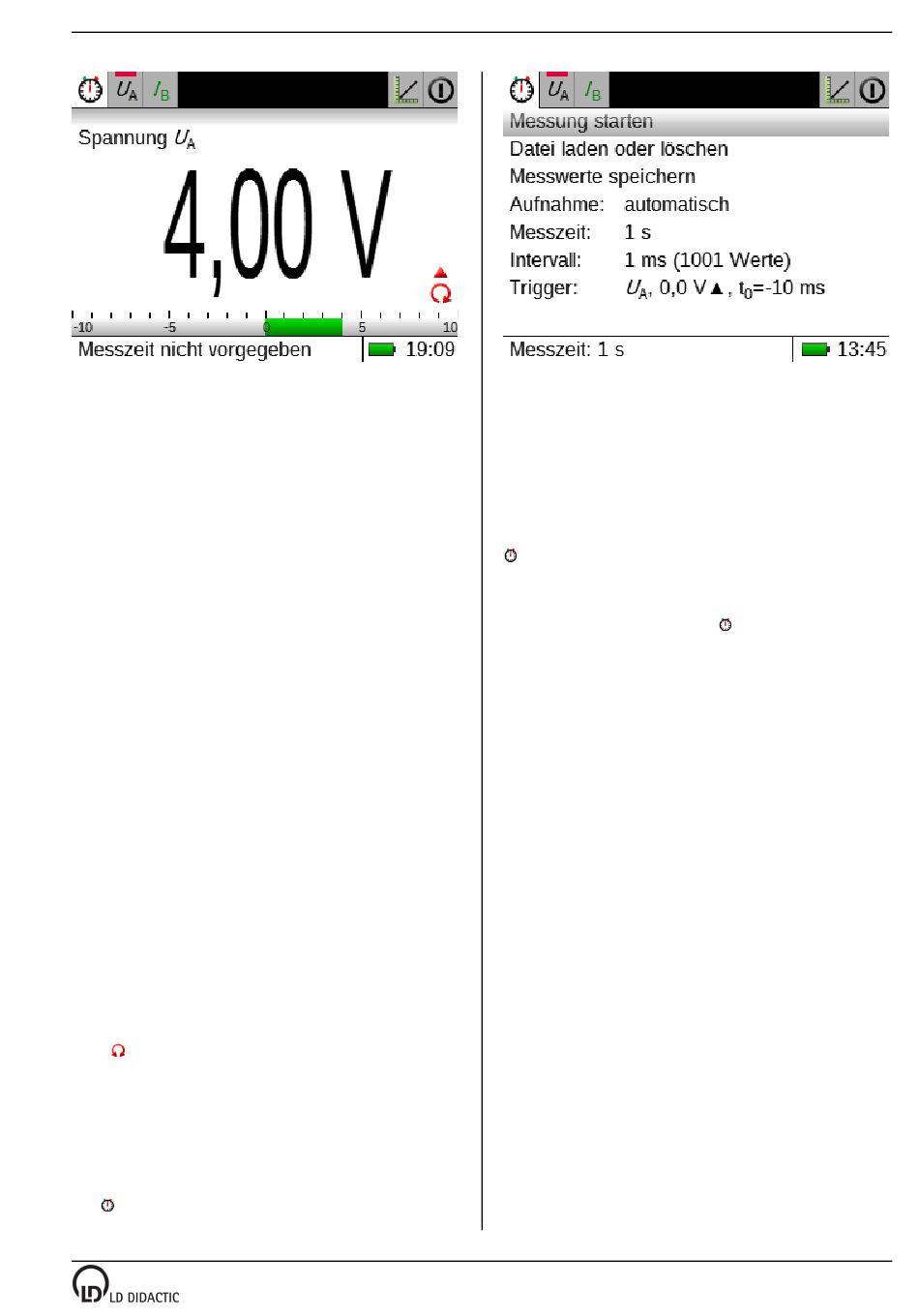

Fig. 2:
Direkt nach dem Einschalten wird ohne weiteren Sensor be
reits die Spannung U gemessen und digital (oben) und ana
log (unten) angezeigt.
Anmerkungen zu Anzeigewerten
Manche Werte werden nicht direkt gemessen sondern aus an
deren Größen ausgerechnet (z.B. Ableitungen und Integrale).
Integrierte Werte (z.B. die Energie) werden nur während einer
laufenden Messreihe berechnet und angezeigt (siehe Ab
schnitt 5.4) und bleiben nach der Beendigung der Messung
auf ihrem Wert stehen.
Standardmäßig werden Anzeigewerte über 100 ms gemittelt.
Das kann ggfs. durch eine Umstellung der Erfassung auf Mo
mentanwerte oder Effektivwerte geändert werden.
Rot dargestellte Werte zeigen eine Überschreitung des Mess
bereichs an.
Anmerkungen zu Leistungs- und Energiemessungen
Mobile-CASSY 2 ist für die gleichzeitige Messung von U, I, P
und E optimiert. Insbesondere geschieht die Messbereichsein
stellung von P und E immer automatisch und hängt nur von
den Messbereichen und Messwerten von U und I ab. Der En
ergiezähler läuft nur während einer laufenden Messreihe (sie
he Abschnitt 5.4).
Wenn U und I aktiv sind und Effektivwerte anzeigen, dann
kann auch der Leistungsfaktor cos φ aktiviert werden. Für die
Anzeige der Wirkleistung P wird er grundsätzlich berücksich
tigt.
5.3 Umschalten zwischen Messgrößen
Alle aktiven Messgrößen werden mit einem kleinen roten Bal
ken in ihrem Listeneintrag gekennzeichnet und werden paral
lel gemessen. Es muss also nicht zwischen ihnen umgeschal
tet werden.
Zur Demonstration und Kontrolle der Messwerte kann aber die
Anzeige der Messwerte umgeschaltet werden. Dazu eignet
sich am besten das Touchwheel. Mit einer kurzen Drehbewe
gung
auf dem Touchwheel in die gewünschte Richtung
kann zwischen den nebeneinander angeordneten Anzeigen
umgeschaltet werden.
Am Ende dieser Liste befinden sich die Tabelle und das Dia
gramm (siehe auch Abschnitt 10.3).
5.4 Starten einer Messreihe
Wenn alle Messgrößen eingeschaltet sind, reicht die Auswahl
von
um die Messung zu starten und am Ende wieder zu
stoppen. Dabei werden Standardeinstellungen für Messzeit
Fig. 3:
und Messintervall verwendet, die von der ersten ausgewähl
ten Messgröße abhängen und vor dem Start der Messreihe
noch geändert werden können.
5.5 Einstellung der Messparameter
Fig. 3 zeigt eine typische Einstellung von Messparametern. Im
-Menü können aufgenommene Messwerte abgespeichert
und gelöscht werden (siehe Abschnitt 6).
Die Steuerung der Messwertaufnahme geschieht entweder
•
manuell: speichert bei jedem
mer nur eine Messwertzeile mit allen aktuellen Messwer
ten.
•
automatisch: nimmt die Messwerte für eine vorgegebene
Messzeit in vorgegebenen Messintervallen auf. Dabei
kann auch ein Trigger und ein Vorlauf (Pretrigger) ausge
wählt werden. Die Messzeit muss nicht notwendigerweise
vorgegeben sein. Wenn sie nicht vorgegeben ist, wird so
lange gemessen, bis die Messung wieder gestoppt wird
oder der interne Speicher für diese Messreihe voll ist
(10.000 Werte).
•
wiederholend: wie automatisch, nur dass die Messung
kontinuierlich wiederholt wird. In dieser Betriebsart muss
die Messzeit angegeben sein.
Anmerkungen zu Messintervallen
Bei schnellen Messungen mit einem Messintervall unter
100 ms bitte beachten:
•
Auch wenn in den Anzeigeinstrumenten Mittelwerte oder
Effektivwerte angezeigt werden, nimmt die Messreihe
Momentanwerte auf. Damit lassen sich mit derselben Ein
stellung z.B. Effektivwerte und die Kurvenformen auswer
ten. Mittelwerte und Effektivwerte werden nur vor oder
nach einer schnellen Messung gemessen und angezeigt.
•
Die automatische Einstellung von Messbereichen wird
während einer schnellen Messung ausgesetzt, damit kei
ne Messwerte verloren gehen.
Bei automatischen oder wiederholenden Messungen mit Tor
zeiten (z.B. bei einer Ratenmessung), wird das eingestellte
Messintervall so lange verzögert, bis auch alle eingestellten
Torzeiten vorüber sind. Wird während der Messung in den
Einstellungen einer solchen Messgröße mit
neu gestartet, führt das zu einer weiteren kontrollierten Verzö
gerung der Messwertaufnahme.
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Typische Messparameter einer automatischen Spannungs
messung mit Trigger (hier 0 V steigend) und evtl. Vorlauf
(hier Start der Messung 10 ms vor dem Triggerzeitpunkt).
3 / 12
→
Messung starten im
→
←
0
