10 / 12

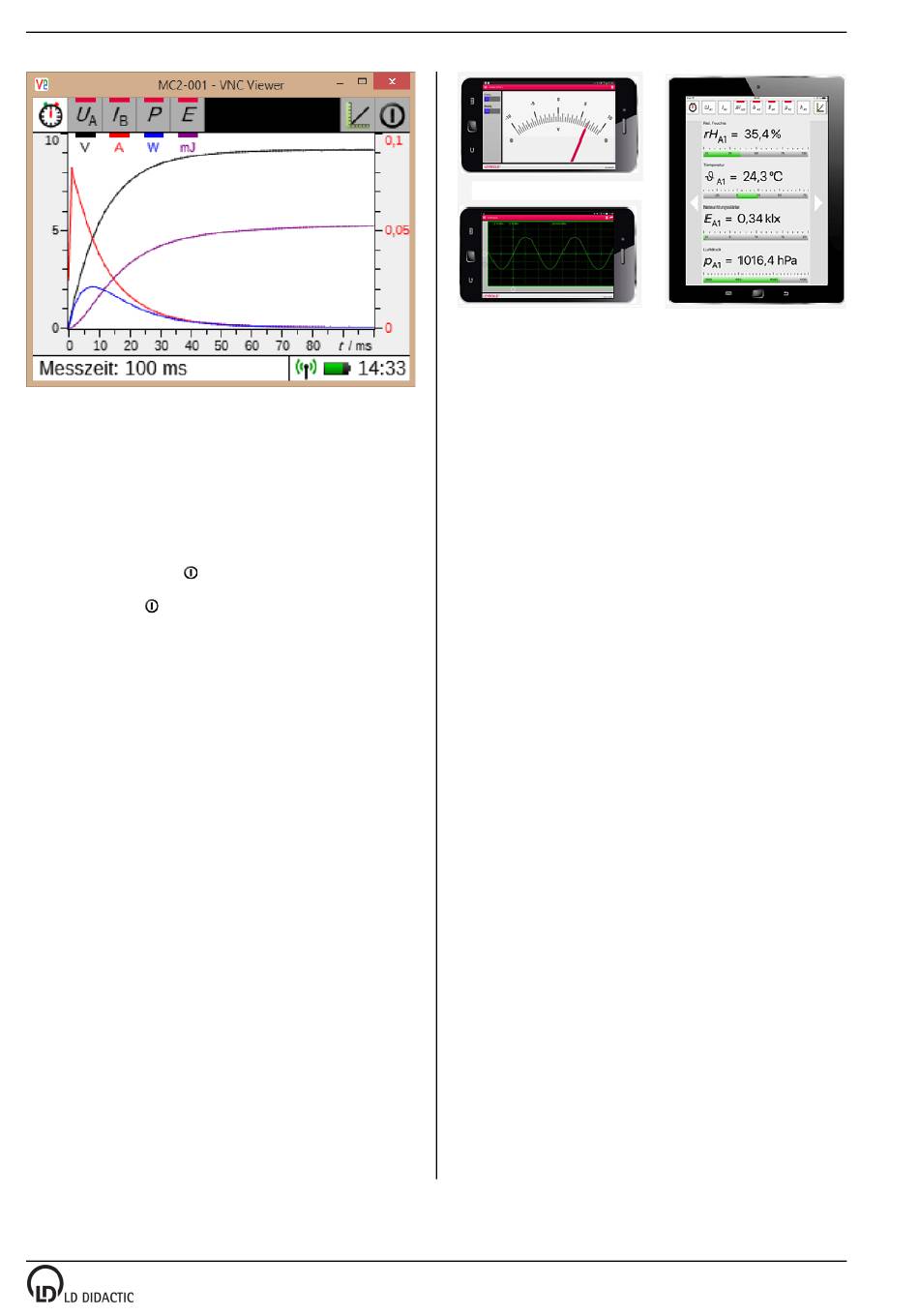

Fig. 10:
Ein Mobile-CASSY-Bildschirm im Fenster. Ein VNC-Viewer
ist ideal für Präsentationen am Beamer.
12.7 VNC-Viewer (kostenlos)
Mobile-CASSY 2 WLAN hat einen integrierten VNC-Server.
Für einen problemlosen Einsatz empfehlen wir den VNC-
Viewer von RealVNC, der für Windows, Linux, OS X, Android
und iOS kostenlos verfügbar ist (siehe Fig. 10).
Als VNC-Server ist der jeweilige Name des Mobile-CASSYs
einzugeben, wie er im
-Menü angegeben ist. Eventuelle
Leerzeichen sind durch Bindestriche zu ersetzen. Stattdessen
kann auch die im
-Menü angegebene IP-Adresse angege
ben werden.
Die Bedienung des Mobile-CASSYs kann alternativ auch über
den VNC-Viewer erfolgen. Für die Bedienung am VNC-Viewer
steht naturgemäß kein Touchwheel zur Verfügung. Stattdes
sen können gleichwertige Mausgesten (Klicken und Ziehen)
verwendet werden.
Wichtiger Hinweis
Die Voreinstellungen des VNC-Viewers müssen geändert wer
den.
VNC Viewer: Alle verfügbaren Farben anzeigen (maximale
Komprimierung), weil sonst die Farben falsch dargestellt wer
den.
VNC Viewer App: Picture Quality von Automatic auf High um
stellen, weil sonst keine Verbindung aufgebaut wird.
12.8 Multimeter (kostenlos)
Die Android-App aus dem Playstore bildet ein Zeigerinstru
ment nach und unterstützt die zahlreichen Sensoren für Span
nung, Stromstärke, Kraft und Magnetfeld.
Die App unterstützt auch andere CASSYs über USB oder
Bluetooth.
12.9 Oszilloskop (kostenlos)
Die Android-App aus dem Playstore bildet ein Zweikanal-Os
zilloskop nach und unterstützt die zahlreichen Sensoren für
Spannung, Stromstärke, Kraft und Magnetfeld.
Die App unterstützt auch andere CASSYs über USB oder
Bluetooth.
Fig. 11:
12.10 CASSY App (kostenlos)
Die CASSY App wird für alle gängigen Betriebssystem ange
boten (Android, iOS und Windows). Sie bildet den Funktions
umfang des Mobile-CASSY auf einem Tablet ab mit der zu
sätzlichen Möglichkeit, die Messwerte und Diagramme einfach
in andere Apps oder die Cloud zu exportieren.
12.11 CASSY Lab 2 (524 220)
Mobile-CASSY 2 wird von CASSY Lab 2 voll unterstützt.
Wenn nur Mobile-CASSY-Dateien (siehe Abschnitt 6) gelesen
werden sollen, reicht die Demoversion ohne Freischaltcode
aus.
Download:
https://www.ld-didactic.de/software/cassylab2_de.msi
13 Firmwareupdates
Von Zeit zu Zeit ist es ratsam, die Firmware im Mobile-CASSY
zu aktualisieren. Es ist notwendig, wenn ein Sensor genutzt
werden soll, der zum Zeitpunkt der Produktion des Mobile-
CASSYs noch nicht existiert hat.
Das ist daran zu erkennen, dass die Messgröße des aufge
steckten Sensors unbekannt ist und in den Einstellungen die
ser Messgröße zum Firmwareupdate aufgefordert wird.
Zum Update gibt es verschiedene Möglichkeiten:
•
Dateien FIRMWARE.* und WLAN.LD aus dem Internet
herunterladen, auf die SD-Karte des Mobile-CASSY ko
pieren und Gerät aus- und wieder einschalten. Beim Ein
schalten den Updatevorgang abwarten, also das Blinken
der grünen LED.
Download:
•
Dateien FIRMWARE.* und WLAN.LD aus dem Internet
herunterladen und in das Wurzelverzeichnis eines FAT-
formatierten USB-Sticks kopieren. USB-Stick in Mobile-
CASSY einstecken und wieder entnehmen, wenn der Up
datevorgang gestartet hat, also die grüne LED blinkt. Die
se Methode eignet sich besonders gut zum Update eines
Klassensatzes Mobile-CASSY 2.
Download:
•
Aktuelle CASSY Lab 2Version aus dem Internet herun
terladen und installieren. Mobile-CASSY am Computer
anschließen und Firmwareupdate von CASSY Lab aus
durchführen (benötigt eine Lizenz CASSY Lab 2).
Download:
https://www.ld-didactic.de/software/cassylab2_de.msi
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Gebrauchsanweisung 524 005
Mobile-CASSY 2 ist auch mit Smartphones und Tablets
sinnvoll einsetzbar.
https://www.leybold-shop.de/524005W2
https://www.leybold-shop.de/524005W2
