LD Didactic Mobile-CASSY 2 Gebrauchsanweisung

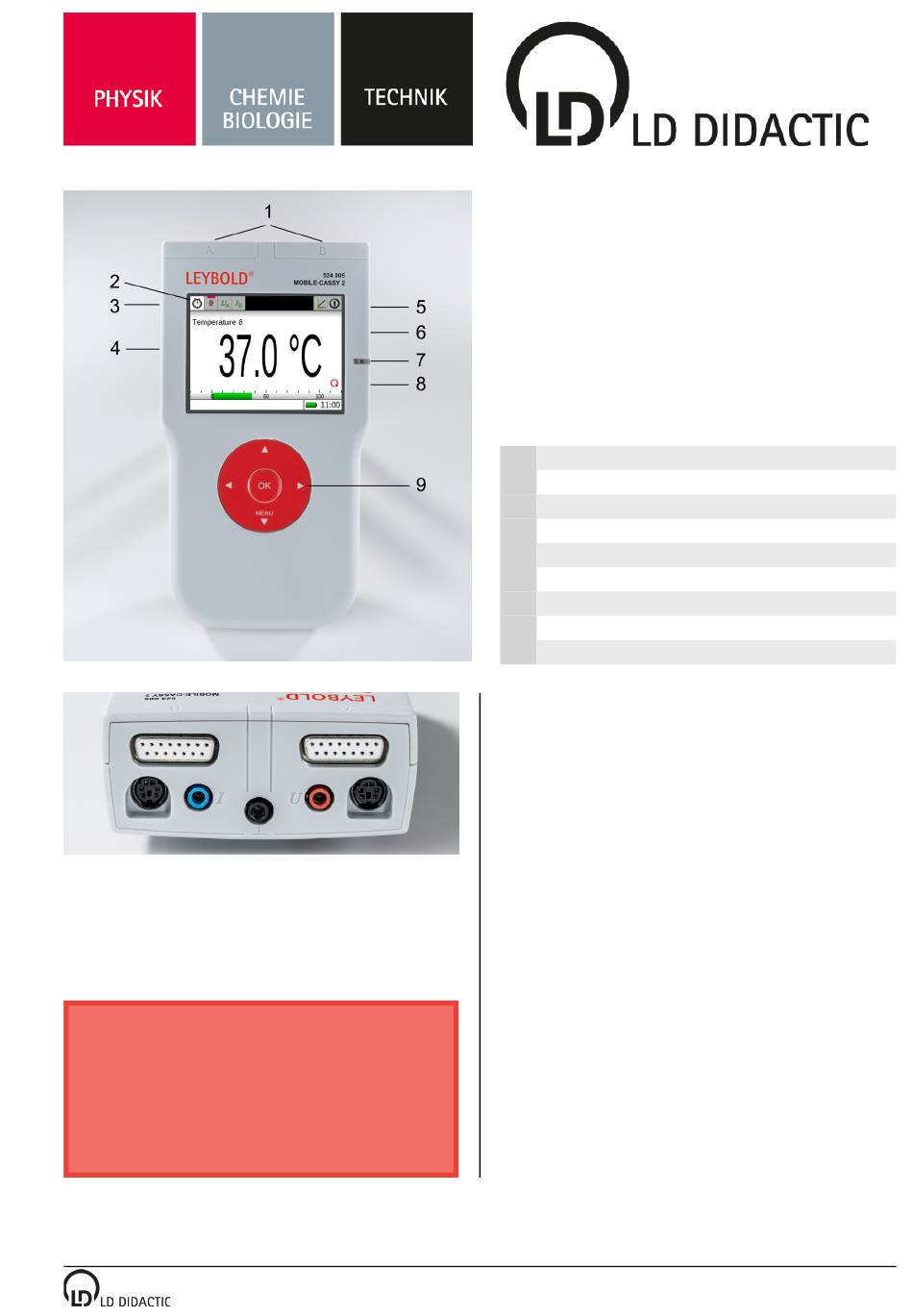

Anschlüsse auf der Stirnseite des Mobile-CASSY 2:
Fig. 1:
CASSY-Sensoren S und Sensorboxen (oben)
CASSY-Sensoren M (links und rechts)
Spannung U (+: rot und -: schwarz)
Stromstärke I (+: schwarz und -: blau)
Sicherheitshinweise
Zur elektrischen Sicherheit:
• Mobile-CASSY 2 und angeschlossene Sensoren
nicht mit Spannungen über 30 V beschalten.
• Mögliche Masseverbindung zwischen Sensoren
und der schwarzen Buchse des Mobile-CASSYs
beachten.
• GM-Boxen ohne Rückwand (bis Baujahr 1992)
dürfen nicht verwendet werden.
Gebrauchsanweisung 524 005
Mobile-CASSY 2 (524 005)
Mobile-CASSY 2 WLAN (524 005W)
1
2
3
4
5
6
7
8
9
1 Beschreibung
Mobile-CASSY 2 ist ein universelles Messgerät zur Messung
von Spannung, Stromstärke, Leistung, Energie und Tempera-
tur. Durch den Anschluss von CASSY-Sensoren können zahl-
reiche weitere Messgrößen erfasst werden (z.B. Weg, Ge-
schwindigkeit, Kraft, pH-Wert, Hautwiderstand).
Die Messwerte werden auf der Anzeige des Mobile-CASSYs
dargestellt. Sie können im Mobile-CASSY auch einzeln oder
über längere Zeiträume aufgezeichnet werden, in Tabellenform
aufgelistet oder in einem Diagramm dargestellt und ausgewer-
tet und als Datei abgespeichert werden (Datenlogger).
Diese Datei kann mit geeigneter Software an einem Computer
weiter verarbeitet werden (z.B. CASSY Lab 2 oder Excel).
Alternativ kann Mobile-CASSY 2 bereits während der Messung
an einem Computer angeschlossen werden und die Messung
mit CASSY Lab 2 (524 220) durchgeführt werden. Für diesen
Fall ist eine Lizenz (Freischaltcode) für CASSY Lab 2 erforder-
lich.
•
•
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Eingänge A und B für U und I und CASSY-Sensoren
Display mit Hauptmenü
Typ-K-Buchse für Temperaturfühler
USB-A-Buchse für USB-Stick
USB-B-Buchse für Computer
Anschluss für Steckernetzgerät
LED (grün und gelb)
Anschlussmöglichkeit für Kensington-Lock
Touchwheel
Sensoren der CASSY-Familie dürfen zu jeder Zeit auf ei-
nen der Sensorsteckplätze aufgesteckt werden und wer-
den automatisch erkannt.
Nähere Angaben zu den verfügbaren Messgrößen und
Messbereichen enthalten die einzelnen Gebrauchsan-
weisungen des betreffenden CASSY-Sensors.
