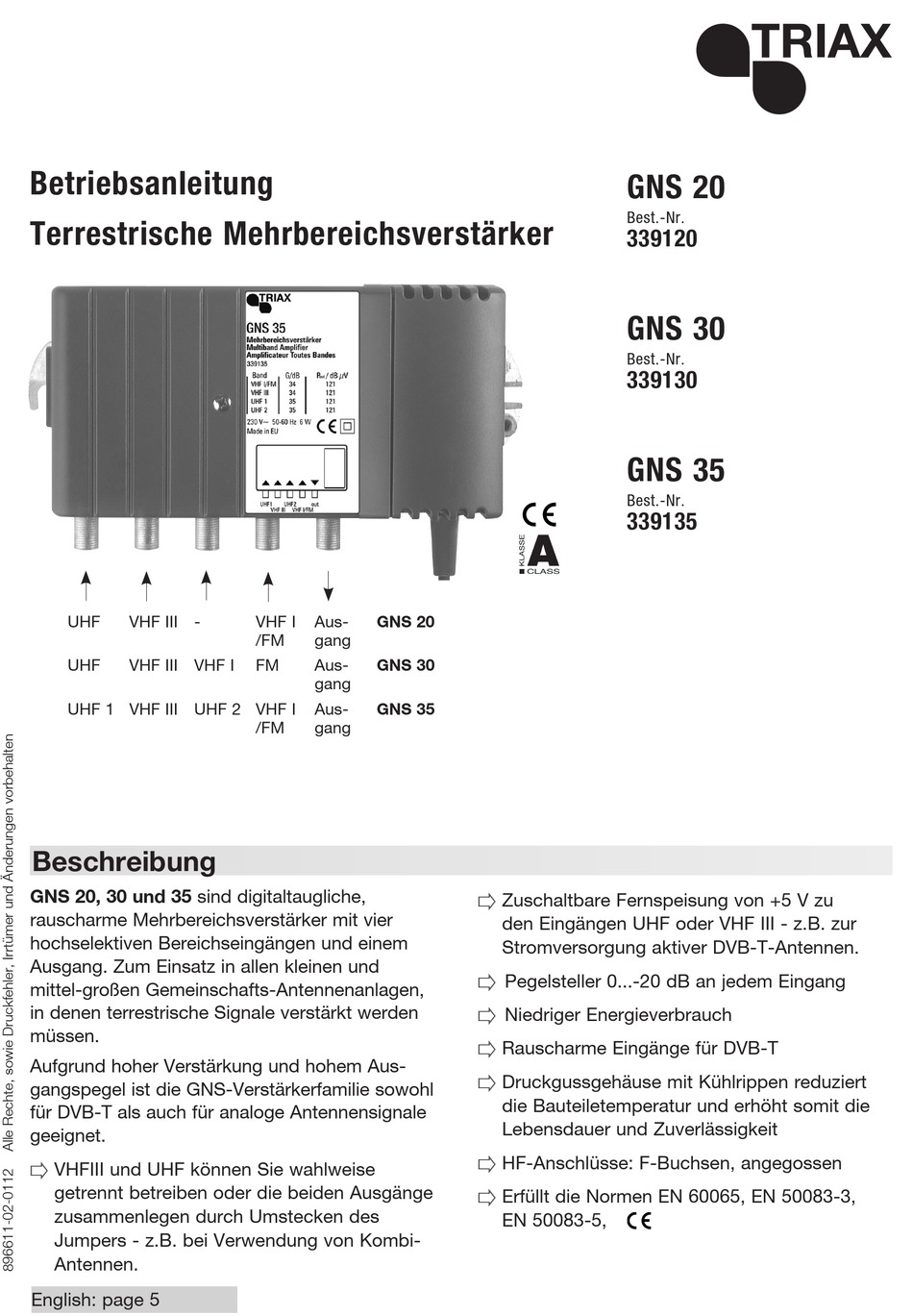

Triax GNS 20 Betriebsanleitung

Betriebsanleitung
Terrestrische Mehrbereichsverstärker
UHF VHF III -
UHF VHF III VHF I
UHF 1 VHF III UHF 2 VHF I
Beschreibung

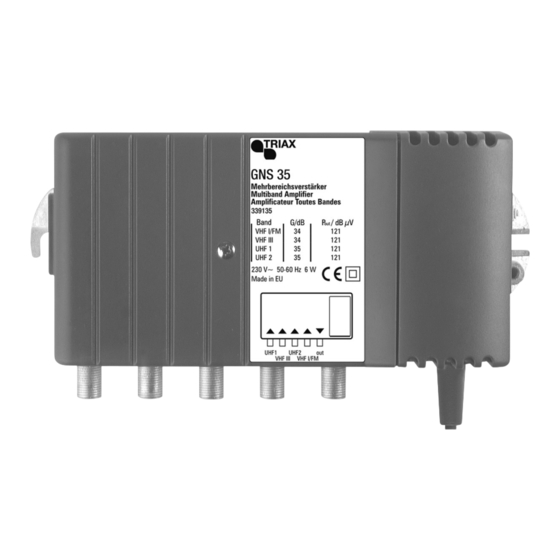

GNS 20, 30 und 35 sind digitaltaugliche,
rauscharme Mehrbereichsverstärker mit vier
hochselektiven Bereichseingängen und einem
Ausgang. Zum Einsatz in allen kleinen und
mittel-großen Gemeinschafts-Antennenanlagen,
in denen terrestrische Signale verstärkt werden
müssen.
Aufgrund hoher Verstärkung und hohem Aus-
gangspegel ist die GNS-Verstärkerfamilie sowohl
für DVB-T als auch für analoge Antennensignale
geeignet.
3
VHFIII und UHF können Sie wahlweise
getrennt betreiben oder die beiden Ausgänge
zusammenlegen durch Umstecken des
Jumpers - z.B. bei Verwendung von Kombi-
Antennen.
English: page 5
VHF I Aus- GNS 20
/FM gang
GNS 30
FM Aus-
gang
GNS 35
Aus-
/FM gang
GNS 20
Best.-Nr.
339120
GNS 30
Best.-Nr.
339130
GNS 35
Best.-Nr.
339135
3 Zuschaltbare Fernspeisung von +5 V zu
den Eingängen UHF oder VHF III - z.B. zur
Stromversorgung aktiver DVB-T-Antennen.
3 Pegelsteller 0...-20 dB an jedem Eingang
3 Niedriger Energieverbrauch
3 Rauscharme Eingänge für DVB-T
3 Druckgussgehäuse mit Kühlrippen reduziert
die Bauteile tem peratur und erhöht somit die
Lebensdauer und Zuverlässigkeit
3 HF-Anschlüsse: F-Buch sen, angegossen
3 Erfüllt die Normen EN 60065, EN 50083-3,
EN 50083-5,
