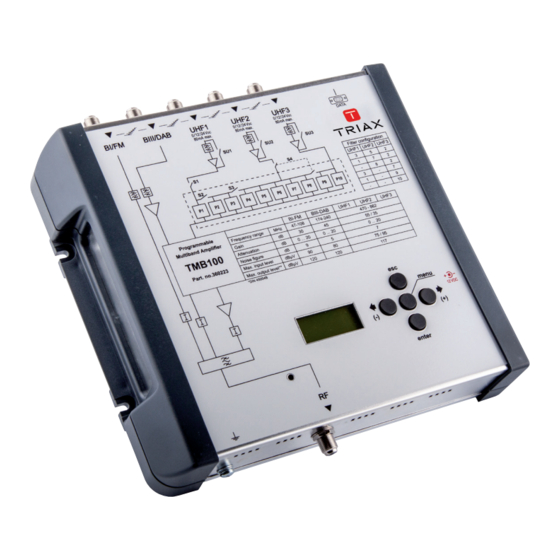

- Seite 1 TMB 100, 100-1 & TMB 100S Programmierbarer Multibandverstärker Model Item no. TMB 100, 100-1 & TMB 100S triax.com Version 2.1 10 - 2015...
-
Seite 2: Inhaltsverzeichnis
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Einleitung ............................3 Sicherheitshinweise .......................... 3 Installationsanweisung ........................4 Programmieren des Gerätes ......................5 ü ü n .................... 5 Gerät konfigurieren..........................6 Bedienprinzip..........................6 Menüs : ............................6 Ablaufplan ............................7 Menüs ..............................8 Konfigurations-Menü... -
Seite 3: Einleitung
Die S-Variante verfügt über einen Verstärkungspfad für SAT-ZF. Die TMB 100 besitzen 10 aktive UHF-Filter, die über bis zu 3 Eingänge mit einer Bandbreite von 1 bis 7 Kanälen (8 bis 56 MHz).programmierbar sind. Für jedes Filter oder jedes Frequenzband können separate Einstellungen wie Verstärkung und Mittenfrequenz vorgenommen werden. -
Seite 4: Installationsanweisung
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Wir empfehlen Ihnen, das Gerät an einem ausreichend kühl belüfteten Ort zu installieren. Die Luft über den Belüftungsschlitzen muss entweichen können – lassen Sie deshalb mindestens 15 cm Platz rund um das Gerät, damit eine ausreichende Belüftung garantiert werden kann. -
Seite 5: Programmieren Des Gerätes
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S ä ä ä Das 4-stellige Display und die “Menü-Tasten” sind alles, was Sie zur Programmierung benötigen. Folgen Sie dem aufgezeigten Ablauf zur Einstellung der gewünschten Verstärkerkonfiguration. Zurück zum vorhergehenden Menü ( - Menüs durchblättern ,... -
Seite 6: Gerät Konfigurieren
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S ä ä ä Nach dem Einschalten befindet sich das Gerät im Standby Modus. Ein Displayelement leuchtet. Bedienprinzip Die Konfigurationsmenüs werden durch Tastendruck angewählt. Nochmals zusammenfassend: Durch die Menüs bewegen Sie sich mittels der + / - Tasten. -
Seite 7: Ablaufplan
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S... -
Seite 8: Konfigurations-Menü Config
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S ü ü ü Konfigurations-Menü CONFIG Dieses Menü ermöglicht: Zuordnung der Filterbänke auf die UHF1, 2 and 3 Eingänge Comb 0010 Eingangsverstärker ein/aus schalten Ampx on/off Auswahl der Fernversorgungsspannung (12 or 24 VDC) 12 or 24 VDC ... -
Seite 9: Eingangsverstärker Einstellen
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Eingangsverstärker einstellen Gerät im Standby-Betrieb: beliebige Taste drücken, um in das CONFIG Menü zu gelangen. Taste enter drücken, um Comb Menü auszuwählen. Taste drücken, um in AmpX Menü zu gelangen. -
Seite 10: Fernspeisung Aktivieren
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Fernspeisung aktivieren <CONFIG> Enter CONFIG CONFIG CONFIG CONFIG CONFIG CONFIG Comb 0010 Amp1 VDC1 VDC2 VDC3 CONFIG Amp2 CONFIG Enter Enter Enter Enter Enter Amp3 CONFIG CONFIG CONFIG CONFIG CONFIG Enter Comb 0010... -
Seite 11: Import Und Export Menü
Taste + oder - drücken, um File auszuwählen (SE00x) Bestätigen mit enter Taste Die TMB 100, 100S sind mit einer RS232-Schnittstelle ausgerüstet. Bitte verwenden Sie einen RS232/SD-Adapter, um Ihre Konfigurationsfiles zu speichern. Achtung: Bei Anwahl dieses Menüs ohne angeschlossene SD-Karte erscheint NoSD. -
Seite 12: Pin Code
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S PIN Code Default PIN code: 2312 Gerät im Standby, beliebige Taste drücken, um in das CONFIG Menü zu gelangen. Taste mehrmals drücken, bis PIN Menü erscheint. Taste enter drücken, um PIN Menü zu aktivieren. -
Seite 13: Uhf Filter Setzen
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S UHF Filter setzen Gerät im Standby, beliebige Taste drücken, um in das CONFIG Menü zu gelangen. Taste drücken, um ins CHAN Menü zu gelangen. Taste enter drücken, um CHAN Menü zu aktivieren. -
Seite 14: Agc (Automatische Verstärkungsregelung)
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Gerät im Standby, beliebige Taste drücken, um in das CONFIG Menü zu gelangen. Taste mehrfach drücken, um ins Gain Menü zu gelangen. Taste enter drücken, um Gain Menü zu aktivieren. -
Seite 15: Sat Menü (Nur In Tmb 100S)
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S Bitte beachten: AGC: Der durchschnittliche Ausgangspegelwert wird gespeichert. Ab Änderungen von ± 1 dB regelt die AGC-Funktion diese Abweichung innerhalb der Verstärkungs- und Dämpfungsgrenzen aus. Der AGC-Betrieb überdeckt alle anderen Menüs. Um Parameter ändern zu können, ist der AGC Modus auszuschalten (= OFF). -
Seite 16: Tmb 100S Blockschaltbild
0/12/24V 0/12/24V 0/12/24V 0/13/17V 0/22kHz 0-20dB 0-20dB 0-20dB 0-20dB 0/9dB 0-20dB Anmerkung: Im Modell TMB 100 entfällt der SAT-Zweig (links) Notieren Sie Ihre Filter-Einstellungen: Wert UHF1 UHF2 UHF3 Filterbandbriete Gain Pegel 2 Filter 8, 7 oder 5 Filter 0, 1 ou 3 Filter BI - FM 47 .,. -
Seite 17: Karl-Benz-Straße
Programmierbarer Multiband-Verstärker TMB 100, 100-1 & TMB 100S TMB 100, 100-1 TMB 100S Type Units 360223, 306227 324580 Part nr. Number of inputs Verstärkung Max. BI+FM / BIII / UHF / SAT Eingangspegell 90 / 80 / 95 / - 90 / 80 / 95 / 80 BI+FM (47 .. - Seite 18 • www.triax.com triax.com/support Copyright © 2016 TRIAX. All rights reserved. The TRIAX Logo and TRIAX, TRIAX Multimedia are registered trademarks or trademarks of the TRIAX Company or its affiliates. All specifications in this guide are subject to change without further notice.
