- Seite 1 User Manual HDA 1x2S4K Distribution Ampl. Art. No. 310051 HDA 1x4S4K Distribution Ampl. Art. No. 310052 User Manual Bedienungs- anleitung Mode d’emploi triax.com in-house-connectivity...
-
Seite 2: Safety Precautions
User Manual SAFETY PRECAUTIONS To ensure the best from the product, please read all instructions carefully before using the device. Keep this manual for further reference. Unpack the equipment carefully and save the original box and packing material for possible future shipment ... -
Seite 3: Inhaltsverzeichnis
Contents Safety Precautions Contents Page 1. Introduction 1.1 Introduction HDA 1x2S4K (310051) and HDA 1x4S4K (310052) 1.2 Features 1.3 Packaging list HDA 1x2S4K 1.4 Packaging list HDA 1x4S4K 2. Panel Description 2.1 Front Panel HDA 1x2S4K 2.2 Rear Panel HDA 1x2S4K 2.3 Front Panel HDA 1x4S4K... -
Seite 4: Introduction
1.1 Introduction Triax HDA Distribution Amplifier Splitters The Triax HDA Series of HDMI Distribution Amplifier Splitters consist of 2 and 4-way HDMI outputs. These HDMI splitters feature the capability to repeat a HDMI or DVI signal from one source to either two or four HDTV displays synchronously and are HDMI 1.4 &... -
Seite 5: Panel Description

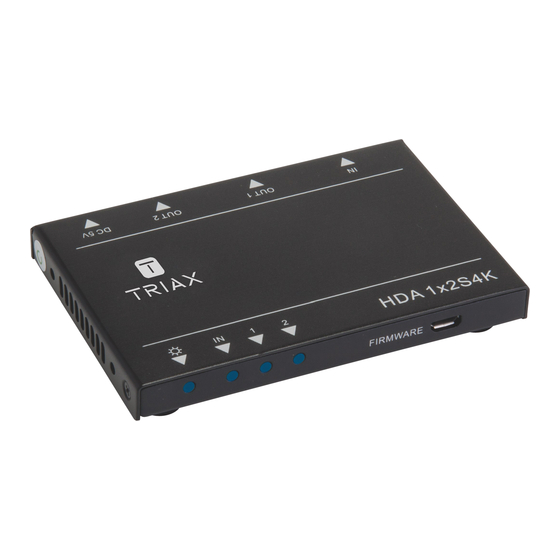

2. Panel Description 2.1 Front Panel HDA 1x2S4K Name Description Power Illuminate Green once powered on indicator Indicate the HDCP compliant status of the input signal Input HDCP Illuminate Blue when the input signal is with HDCP compliant ... -
Seite 6: Front Panel Hda 1X4S4K
User Manual 2.3 Front Panel HDA 1x4S4K Name Description Power Illuminate Green once powered on indicator Indicate the HDCP compliant status of the input signal Input HDCP Illuminate Blue when the input signal is with HDCP compliant Blink Blue when the input signal is not with HDCP Indicator ... -
Seite 7: System Connection
HDMI Cables 4K HDTV’s HDMI Source 3.3 Typical System Diagram HDA 1x4S4K HDA 1x4S4K 310052 HDMI Cables HDMI Source 3.4 Connection Procedure 1. Connect the HDMI cable between the HDMI Source (Such as Blu-Ray) and the HDMI input on the HDA 1x2S4K or HDA 1x4S4K splitter 2. -
Seite 8: Firmware Update
User Manual 3.7 Firmware Update. The HDA Series of HDMI Distribution Amplifier Splitters are capable of receiving Firmware updates via the USB port. 1. Copy the latest upgrade file (.hex) to the PC 2. Connect the USB cable between the HDA Splitter and PC 3. -
Seite 9: Hda 1X2S4K Specification
2.5 W Power DC 5V 1A Consumption Dimension Weight 0.08kg 100x 11x 70mm (W*H*D) 4.2 HDA 1x4S4K (310052) Video Input Input 1 HDMI Input Connector 1 female type A HDMI 1.4 Min/ Max Signal Level T.M.D.S. 2.9V~3.3V Input Impedance Differential 100Ω... -
Seite 10: Supported Video Formats
User Manual 4.3 Supported Video Formats Input Resolution HDMI 720 x 480@60Hz 720 x 480I@30Hz 720 x 576@50Hz 720 x 576I@25Hz 1280 x720@50Hz 1280 x720@60Hz 1920 x 1080@25Hz ... -
Seite 11: After-Sales
5.2 Dimensions HDA 1x4S4K (310052) 150mm 10.96mm 70.00mm 45.00mm 6. After-sales Service In the unlikely event of an issue occurring with this product, please contact your point of sale. Proof of purchase will be need to be supplied. The product must be correctly installed and operated in accordance with the instructions contained in this operating manual. -
Seite 12: Sicherheitshinweise
Bedienungsanleitung SICHERHEITSHINWEISE Bitte lesen Sie diese Anleitung bevor Sie damit beginnen, das Gerät auszupacken, aufzubauen, es an den Strom anzuschließen und somit in Betrieb zunehmen. Packen Sie das Gerät sorgfältig und vorsichtig aus. Bitte bewahren Sie die Originalverpackung für mögliche zukünftige Versendungen auf. - Seite 13 Inhaltsverzeichnis Sicherheitshinweise Inhaltsverzeichnis 1. Einleitung 1.1 Einleitung HDA 1x2S4K 310051 und HDA 1x4S4K 310052 1.2 Eigenschaften 1.3 Lieferumfang HDA 1x2S4K 1.4 Lieferumfang HDA 1x4S4K 2. Beschreibung der Geräte Vorder- und Rückseiten 2.1 Vorderseite HDA 1x2S4K 2.2 Rückseite HDA 1x2S4K 2.3 Vorderseite HDA 1x4S4K 2.4 Rückseite HDA 1x4S4K...
-
Seite 14: Einleitung
1.1 Einleitung Triax HDA - Aktive HDMI-Verteiler Die Triax HDA-Serie besteht aus einem aktiven 2-fach und einem aktiven 4-fach HDMI-Verteiler. Mit diesen Verteiler kön- nen die Signale einer HDMI oder DVI-Quelle simultan auf 2 oder 4 HDTV-fähige TV-Geräte verteilt werden. Beide Varian- ten unterstützen den HDMI1.4 und HDCP 1.4 Standard. -
Seite 15: Beschreibung Der Geräte Vorder- Und Rückseiten
2. Beschreibung der Geräte Vorder- und Rückseiten 2.1 Vorderseite HDA 1x2S4K Name Beschreibung Betriebs Leuchtet grün sobald mit Strom verbunden -anzeige Zeigt den HDCP Status des Eingangssignals HDCP Leuchtet blau bei HDCP Signal am Eingang kompatibili- Blinkt blau ohne HDCP Signal am Eingang tätsanzeige ... -
Seite 16: Vorderseite Hda 1X4S4K
Bedienungsanleitung 2.3 Vorderseite HDA 1x4S4K Name Beschreibung Betriebs Leuchtet grün sobald mit Strom verbunden -anzeige Zeigt den HDCP Status des Eingangssignals HDCP Leuchtet blau bei HDCP Signal am Eingang kompatibili- Blinkt blau ohne HDCP Signal am Eingang tätsanzeige Bleibt dunkel wenn kein aktives Signal am Eingang. -
Seite 17: Grundlegende Systemeinstellungen
Deshalb schließen Sie am besten das TV-Gerät welches die geringste Auflösung unterstützt als erstes an. 3.6 Anwendung. Die TRIAX HDA Serie der HDMI-Verteiler ist ideal geeignet zur Verteilung von HD, 3D und 4K Signalen in Pubs, Clubs, Sports Bars, TV-Fachgeschäften, Hotellerie, Gesundheits– und Erziehungseinrichtungen. -
Seite 18: Firmware Update
Bedienungsanleitung 3.7 Firmware Update. Die HDA Serie der aktiven HDMI-Verteiler kann über die USB-Schnittstelle mit einer neuen Firmware versorgt werden. 1. Speichern Sie die neuste Upgrade Datei (*.hex) auf Ihrem PC 2. Verbinden Sie Ihren PC und den HDA Verteiler mit einem handelsüblichen USB Kabel 3. -
Seite 19: Hda 1X2S4K Spezifikationen
Stromverbrauch 2.5 W Stromanschluss DC 5V 1A Abmessungen Gewicht 0.08kg 100x 11x 70mm (B*H*T) 4.2 HDA 1x4S4K (310052) Video Eingang Eingang 1 HDMI Eingangsanschluss weiblich, Typ A HDMI 1.4 Min/ Max Signalpegel T.M.D.S. 2.9V~3.3V Eingangsimpedanz Differential 100Ω Video Ausgang... -
Seite 20: Unterstützte Video Formate
Bedienungsanleitung 4.3 Unterstützte Video Formate Eingangsauflösung HDMI 720 x 480@60Hz 720 x 480I@30Hz 720 x 576@50Hz 720 x 576I@25Hz 1280 x720@50Hz 1280 x720@60Hz 1920 x 1080@25Hz 1920 x 1080@50Hz ... -
Seite 21: After-Sales
5.2 Abmessungen HDA 1x4S4K (310052) 150mm 10.96mm 70.00mm 45.00mm 6. After-sales Service Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Technische Support-Line. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger... -
Seite 22: Consignes De Securite
Mode d’emploi CONSIGNES DE SECURITE Afin de vous garantir l’utilisation optimale de ce produit, veuillez lire le mode d’emploi et les instructions avant de l’utiliser. Conserver ce mode d’emploi pour une lecture ultérieure. Veuillez déballer ce produit avec précautions et veillez à conserver son carton et son mode d’emploi en cas de besoin ultérieur (retour, …). - Seite 23 Sommaire Consignes de sécurité Sommaire 1. Introduction 1.1 Présentation des amplificateurs de distribution HDMI Triax HDA 1.2 Fonctionnalités 1.3 Contenu HDA 1x2S4K 1.4 Contenu HDA 1x4S4K 2. Faces avant et arrière 2.1 Face avant HDA 1x2S4K 2.2 Face arrière HDA 1x2S4K 2.3 Face avant HDA 1x4S4K...
-
Seite 24: Introduction
1.1 Présentation des amplificateurs de distribution HDMI Triax HDA TRIAX propose deux modèles d’amplificateur de distribution HDMI de la gamme HDA, 2 ou 4 sorties. Ces répartiteurs HDMI permettent de dupliquer un signal HDMI ou DVI depuis une source vers 2 ou 4 sorties (écrans HD) et sont compatibles HDMI 1.4 &... -
Seite 25: Faces Avant Et Arrière
2. Faces avant et arrière 2.1 Face avant HDA 1x2S4K Description Voyant d’alimentation Voyant allumé vert lorsque le produit est sous tension Indique la conformité HDCP du signal d’entrée Voyant de compatibilité Bleu lorsque le signal d’entrée contient les signaux HDCP HDCP en entrée ... -
Seite 26: Face Avant Hda 1X4S4K
Mode d’emploi 2.3 Face avant HDA 1x4S4K Description Voyant d’alimentation Voyant allumé vert lorsque le produit est sous tension Indique la conformité HDCP du signal d’entrée Voyant de compatibilité Bleu lorsque le signal d’entrée contient les signaux HDCP HDCP en entrée ... -
Seite 27: Raccordement Du Système
HDMI Cables 4K HDTV’s HDMI Source 3.3 Raccordement typique d’un HDA 1x4S4K HDA 1x4S4K 310052 HDMI Cables HDMI Source 3.4 Procédure de raccordement 1. Brancher un câble HDMI - non fourni - entre la source HDMI (ex. Blu-Ray) et l’entrée HDMI du répartiteur HDMI HDA 1x2S4K ou HDA 1x4S4K. -
Seite 28: Mise À Jour Logicielle
Mode d’emploi 3.7 Mise à jour logicielle. Il est possible de mettre à jour la version logicielle des répartiteurs HDMI de la série HDA à l’aide du port USB situé sur le pro- duit. 1. Copier le fichier de mise à jour (.hex) sur le PC 2. -
Seite 29: Caractéristiques Techniques
2.5 W Alimentation DC 5V 1A électrique Dimensions Poids 0,08kg 100x 11x 70mm (L*H*P) 4.2 HDA 1x4S4K référence 310052 Entrée vidéo Entrée 1 HDMI Connecteur d’entrée 1 femelle type A HDMI 1.4 Niveau de signal Min/ Max T.M.D.S. 2,9V~3,3V Impédance d’entrée 100Ω... -
Seite 30: Formats Vidéo Supportés
Mode d’emploi 4.3 Formats vidéo supportés Résolution d’entrée HDMI 720 x 480@60Hz 720 x 480I@30Hz 720 x 576@50Hz 720 x 576I@25Hz 1280 x720@50Hz 1280 x720@60Hz 1920 x 1080@25Hz ... -
Seite 31: Service Après Vente
équipes de TRIAX pour solutionner au plus vite le problème que vous pourriez rencontrer. 1) Garantie du produit: TRIAX garantit que ses produits seront exempts de défauts de matériaux et de fabrication pour un an, garantie qui commence dès le premier jour de son achat. - Seite 32 Contact triax.com/contact P o w e r o v e r E t h e r n e t SUPPORT READY RS232 RJ45 b y - p a s s 08-2015A triax.com...
