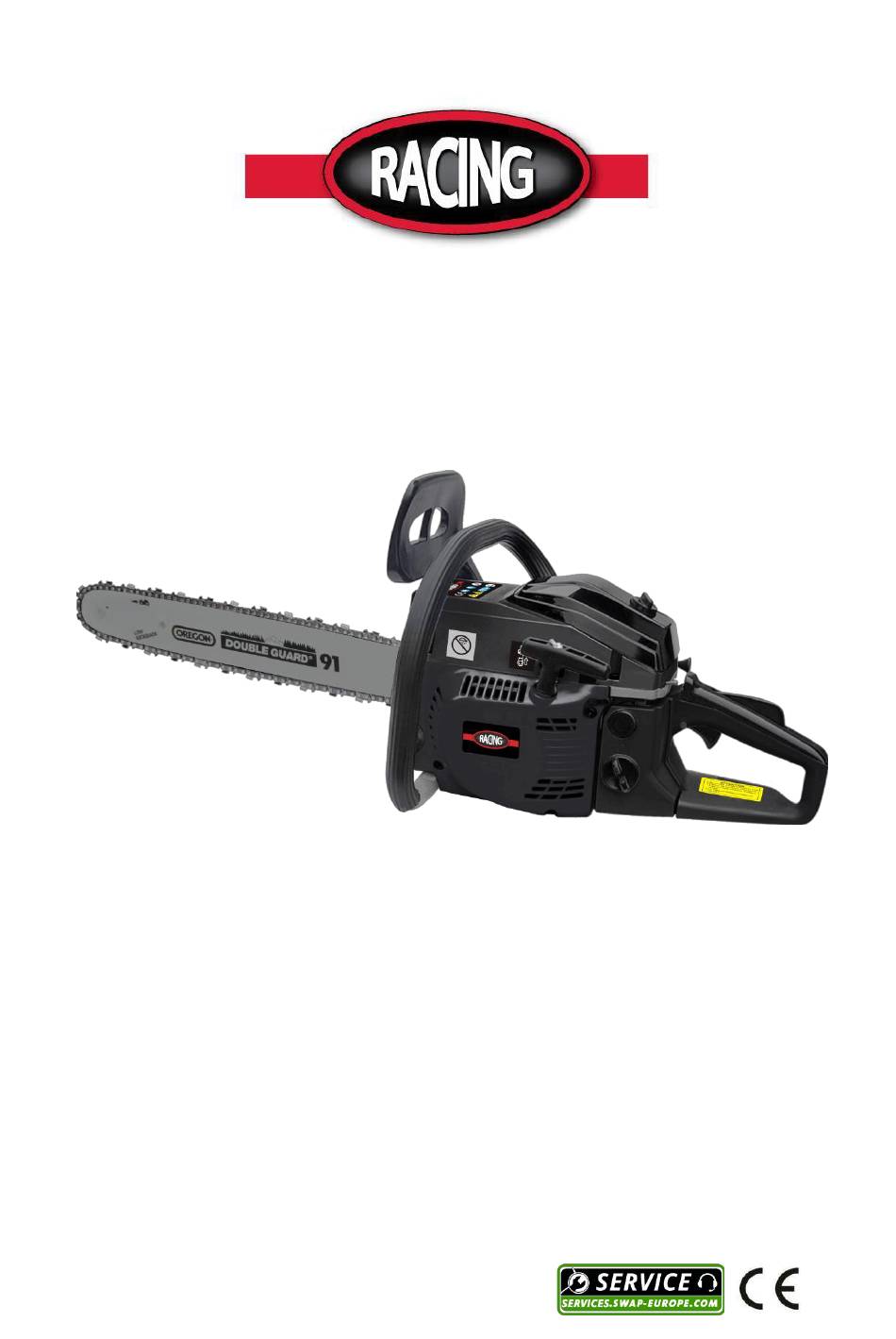

- Seite 1 ORIGINALANLEITUNG BENZIN- KETTENSÄGE RAC4540PCS-1 BEDIENUNGSANLEITUNG Lesen Sie die Anweisungen, bevor Sie das Werkzeug benutzen BUILDER 32, rue Aristide Bergès - ZI 31270 Cugnaux - Frankreich Hergestellt in PRC...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSANWEISUNGEN IHR PRODUKT MONTAGE FÜLLEN DES KRAFTSTOFFTANKS BETRIEB WARTUNG UND LAGERUNG KONFORMITÄTSERKLÄRUNG... -
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE • WARNUNG! Bei der Verwendung dieser Art von Elektrowerkzeug sollten immer grundlegende Vorsichtsmaßnahmen befolgt werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu verringern. • Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie diese Anweisungen auf. - Seite 4 • Setzen Sie das Werkzeug nicht mit Gewalt ein. • Verwenden Sie nur das mitgelieferte oder vom Hersteller empfohlene Zubehör. Die Verwendung von anderem Zubehör kann zu Unfällen führen. Lesen Sie den Abschnitt "Technische Daten" in dieser Bedienungsanleitung oder fragen Sie Ihren Händler um Rat. •...
- Seite 5 • Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. • Seien Sie konzentriert, wenn Sie das Werkzeug benutzen. Achten Sie darauf, was Sie tun, machen Sie Sinn und verwenden Sie das Werkzeug nicht, wenn Sie müde sind. •...
- Seite 6 elastischen Rückfederung. Wenn die Spannung der Holzfasern nachlässt, kann der gefederte Ast den Bediener treffen und / oder die Kettensäge außer Kontrolle geraten. • Seien Sie beim Schneiden von Gestrüpp und jungen Sträuchern äußerst vorsichtig. Feines Material kann sich in der Schneidekette verfangen und wie eine Peitsche in Ihre Richtung geschleudert werden, oder Sie verlieren unter dem Einfluss der Zugkraft das Gleichgewicht.
- Seite 7 deren Spannung und Schmierung nicht korrekt sind, können entweder brechen oder das Risiko eines Rückpralls erhöhen. • Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Ölige, fettige Griffe sind rutschig und führen zum Verlust der Kontrolle. •...
- Seite 8 hervorrufen, indem die Kettenführung nach oben und zum Bediener zurückspringt. • Ein Einklemmen der Schneidkette am oberen Teil der Kettenführung kann die Kettenführung schlagartig zum Bediener drücken. • Jede dieser Reaktionen kann zum Verlust der Kontrolle über die Säge führen, was schwere Verletzungen zur Folge haben kann.
- Seite 9 • Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Säge umschließen, und platzieren Sie Ihren Körper und Ihre Arme so, dass Sie den Rückstoßkräften standhalten können. Die Rückstoßkräfte können vom Bediener kontrolliert werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden. Lassen Sie die Kettensäge nicht anlaufen.
- Seite 10 Händen. Schutzhandschuhe tragen...
-
Seite 11: Ihr Produkt
Tragen Sie schützende Fußbekleidung. 2. IHR PRODUKT a. Beschreibung... - Seite 12 8- Kraftstofftank 17- Befestigungsmutter 9- Starterseil 18- Schrauben zur 10- Öltank Befestigung 19- ON/OFF-Schalter 20- Chokehebel b. Technische Daten Modell RAC4540PCS-1 Typ des Motors RY1E44F (luftgekühlter 2-Takt- Benzinmotor) Volumen des Kraftstofftanks 550cm³ Volumen des Öltanks 260cm³ Leerlaufdrehzahl des Motors 3100±300/min...
-
Seite 13: Montage
Vergaser Zündkerze Schalldruck LpA,eq: 99dB(A) Unbestimmt KpA=3,0dB(A) Unbestimmt K Schallleistung LWA,eq: 109,9 dB(A) K=3 dB(A) Garantiertes Leistungsniveau LwA : 114dB(A) (2000/14/EG) Wert der Vibration : max. 7,07 m/s², vordere_hv,eq K=1,5m/s² a : max. 6,67 hintere_hv,eq m/s² K=1,5m/s² 3. MONTAGE a. Montage der Kettenführung WICHTIG: Die Maschine darf während der Montage nicht in Betrieb genommen werden. - Seite 14 6) Bringen Sie die Abdeckung wieder an und schrauben Sie sie mit den beiden Schrauben fest. 7) Stellen Sie die Kettenspannung ein, indem Sie die Spannschraube drehen, bis die Laschen gerade die Unterseite der Schiene berühren. Prüfen Sie, ob die Kette richtig gedreht und gespannt ist.
- Seite 15 Vorgang.
-
Seite 16: Füllen Des Kraftstofftanks
4. FÜLLEN DES KRAFTSTOFFTANKS WARNUNG: Beim Befüllen des Tanks: Die Kettensäge muss immer angehalten und abgekühlt werden. Beim Tanken darf nicht geraucht werden. Es darf keine Flammen oder Funken in der Nähe des Kraftstoffs geben. Lassen Sie die Kettensäge vor dem Betanken vollständig abkühlen. Versuchen Sie nicht zu tanken, wenn der Motor heiß... -
Seite 17: Betrieb
5. BETRIEB Vor dem Einsatz der Kettensäge ist der Arbeitsbereich zu inspizieren. Dieser muss freigeräumt werden. Entfernen Sie alle Äste, Hindernisse und andere Gegenstände, die beim Schneiden Schäden verursachen können. Das Gerät sollte immer mit Kraftstoff befüllt werden und nützlich sein. Kontrollieren Sie den Füllstand und füllen Sie bei Bedarf nach. - Seite 18 In beiden Fällen muss die Säge vom Körper des Bedieners entfernt bleiben.
- Seite 19 2. Abstellen des Motors Lassen Sie die Kettensäge ein paar Minuten lang laufen. Schalten Sie dann den Schalter in die Position OFF. 3. Wichtigste Einstellungen a. Einstellen des Vergasers Der Vergaser ist werksseitig voreingestellt. Um Fehlfunktionen zu vermeiden, wird empfohlen, die Einstellschrauben nicht zu verstellen. Wenn diese Schrauben nachgestellt werden müssen, lassen Sie die Maschine von Ihrem Servicecenter warten.
- Seite 20 b. Kettenbremse Die Kettenbremse ist eine Vorrichtung, die die Kette automatisch anhält, wenn eine Rückwärtsbewegung auftritt und die Säge dadurch springt. Normalerweise wird die Bremse automatisch durch die Trägheitskraft aktiviert. Sie wird auch manuell angezogen, indem man den Bremshebel nach unten und vorne drückt.
- Seite 21 d. Schärfen der Kette Um die beste Leistung zu erzielen, empfehlen wir Ihnen dringend, die Kette regelmäßig zu schärfen. Die Kette kann entweder von einem Fachmann oder von Ihnen selbst geschärft werden, indem Sie eine Schärfanleitung erhalten (stellen Sie sicher, dass Sie wissen, wie man sie benutzt). Die Kette muss geschärft werden, wenn: Holzspäne sind zu Pulver geworden Um einen normalen Schnitt zu machen, drücken Sie das Werkzeug...
- Seite 22 b. Kofferraum auf dem Boden Schneiden Sie die Hälfte des Stammes ab, drehen Sie ihn um und schneiden Sie ihn auf der anderen Seite fertig. c. Rumpf in der Höhe Schneiden Sie zunächst ein erstes Teil von unten und dann von oben. Wiederholen Sie diesen Vorgang dann am zweiten Teil.
-
Seite 23: Wartung Und Lagerung
WARTUNG UND LAGERUNG 1. Wartung Vor allen Wartungsarbeiten muss die Maschine ausgeschaltet und vollständig abgekühlt sein. Führen Sie die Wartungsarbeiten gemäß den nachstehenden Anweisungen aus und führen Sie sie regelmäßig durch. Eine saubere, gut gewartete Maschine erhöht ihren Lebensstandard und ihre Effizienz. Im Gegenteil, eine gewartete Maschine kann Schäden und Unfälle verursachen und das Werkzeug kurzfristig unbrauchbar machen. - Seite 24 korrigiert oder ersetzt werden.
- Seite 25 e. Ritzel Prüfen Sie das Ritzel auf Anzeichen von Verschleiß. Wenn der Verschleiß groß ist, ersetzen Sie es durch ein neues. Montieren Sie keine Kette auf ein verschlissenes oder beschädigtes Ritzel. Montieren Sie eine verschlissene Kette nicht auf ein Ritzel. Zündkerze Reinigen Sie die Elektroden mit einer Drahtbürste und stellen Sie den Abstand auf 0,6 mm ein, falls erforderlich.
- Seite 26 g. Kettensäge Prüfen Sie jedes Mal, ob das Messer und die Schnittwinkel wie unten dargestellt sind. h. Schärfen der Kette Um die beste Leistung zu erzielen, empfehlen wir Ihnen dringend, die Kette regelmäßig zu schärfen. Die Kette kann entweder von einem Fachmann oder von Ihnen selbst geschärft werden, indem Sie eine Schärfanleitung erhalten (stellen Sie sicher, dass Sie wissen, wie man sie benutzt).
- Seite 27 GARANTIE Auf dieses Produkt gewähren wir eine Garantie von 2 vollen Jahren. Die Garantiezeit für diesen Artikel beginnt mit dem Tag des Kaufs. Sie können das Kaufdatum nachweisen, indem Sie uns den Originalbeleg zusenden. Wir versichern während der gesamten Garantiezeit: •...
-
Seite 28: Konformitätserklärung
Konformitätserklärung RACING ZI, 32 rue Aristide Bergès - 31270 Cugnaux - Frankreich Erklärt, dass die nachstehend bezeichneten Maschinen: Benzinkettensäge RAC4540PCS-1 Seriennummer: 20200606537-20200607036 Entspricht den Bestimmungen der Richtlinie "Maschinen" 2006/42/EG und den nationalen Umsetzungsvorschriften; Entspricht auch den folgenden europäischen Richtlinien: EMV-Richtlinie 2014/30/UE Richtlinie über Emissionen (EU)
