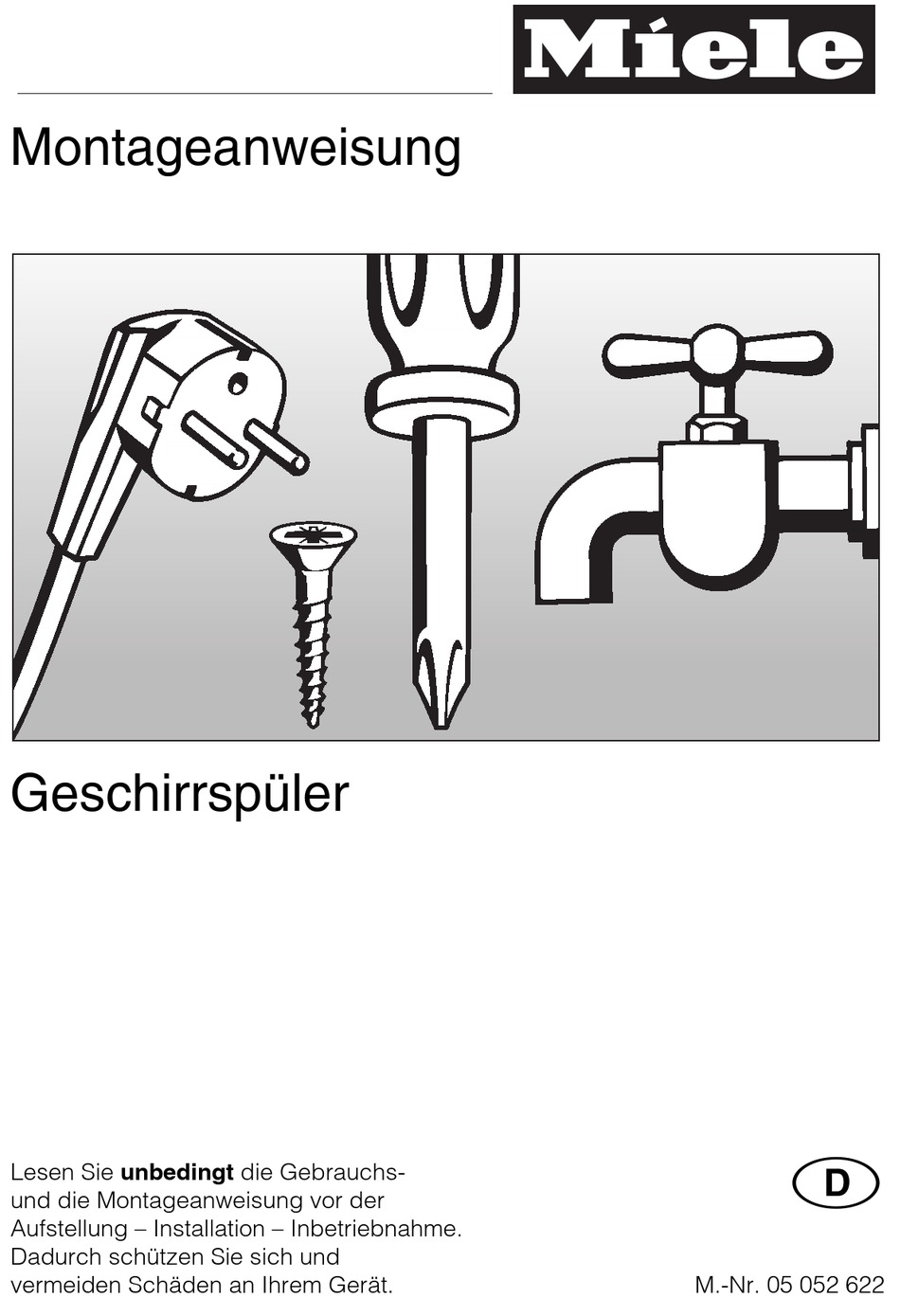

- Seite 1 Montageanweisung Geschirrspüler Lesen Sie unbedingt die Gebrauchs- und die Montageanweisung vor der Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 052 622...
- Seite 2 Das Typenschild befindet sich an der rechten Seite der Tür. Die Modellbezeichnungen berücksichtigen nur die Modellnummer, z. B. wird der Geschirrspüler G 643SC-Vi als G 643 bezeichnet. Lesen Sie unbedingt vor der Aufstellung und Installation des Geschirrspülers das Kapitel ,,Sicherheitshinweise und Warnungen“ in der Gebrauchsanweisung.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Geschirrspüler aufstellen ......... . . 4 1. -
Seite 4: Geschirrspüler Aufstellen
Geschirrspüler aufstellen Geschirrspüler aufstellen Der Geschirrspüler ist speziell zum Un- Um die Standfestigkeit zu gewährlei- terbauen unter eine durchgehende Ar- sten, darf der Geschirrspüler nur un- beitsplatte konstruiert. ter einer durchgehende Arbeitsplat- – Die Front des Geschirrspülers muss te aufgestellt werden, die mit den verkleidet werden. -
Seite 5: Einbaumaße
Geschirrspüler aufstellen Einbaumaße Geschirrspülermodelle G 603 - G 618 Geschirrspülermodelle G 818 Geschirrspülermodelle G 643 - G 663 Geschirrspülermodelle G 858 - G 863 1) bei 870 mm Maschinenhöhe 1) bei 890 mm Maschinenhöhe 2) bei 820 mm Maschinenhöhe 2) bei 840 mm Maschinenhöhe Der Verstellbereich beträgt ca. -
Seite 6: Arbeitsplattenschutz (Niroblech) Anbringen
Geschirrspüler aufstellen 1. Arbeitsplattenschutz 2. Geschirrspüler in eine (Niroblech) anbringen Nische einbauen Die Unterkante der Arbeitsplatte wird In der Regel liegen die Wasseran- durch ein Niroblech gegen Beschädi- schlüsse im Bereich des Spülen-Unter- gung durch Wasserdampf geschützt. schrankes. Je nach Küchenhersteller ist im Boden des Spülenunterschran- Dieser Arbeitsplattenschutz gehört zum kes eine Installationsöffnung für die An-... -
Seite 7: Gleitkufen
Geschirrspüler aufstellen Gleitkufen Befestigungsbleche Die Gleitkufen erleichtern den Einbau Um die Standfestigkeit des Geschirr- des Geschirrspülers und verhindern spülers zu gewähleisten, muss dieser eine Beschädigung empfindlicher Fuß- später an der Arbeitsplatte festge- böden. Zusätzlich dienen sie zur Hö- schraubt werden (Arbeitsschritt 5). henverstellung der hinteren Schraub- Dazu liegen dem Geschirrspüler zwei füße. -
Seite 8: Schraubfüße
Geschirrspüler aufstellen Geschirrspüler vollständig in die Ni- Die vorderen Schraubfüße mit der sche schieben. Dabei die Schläuche Hand oder mit einem Schraubendre- und das Kabel zur Anschlussstelle her verstellen. führen, ohne diese zu knicken. Die Schraubfüße können leichter ver- stellt werden, wenn sie vom Gewicht Schraubfüße des Geschirrspülers entlastet sind. -
Seite 9: Frontplatte Anbringen
Geschirrspüler aufstellen 3. Frontplatte anbringen Die Türfederung muss nach der Mon- tage der Frontplatte unbedingt einge- Zur Verkleidung der Front des Geschirr- stellt werden, um deren unterschiedli- spülers ist eine zur Küche passende ches Gewicht auszugleichen! Siehe Frontplatte erforderlich. Diese Frontplat- Arbeitsschritt 6. - Seite 10 Geschirrspüler aufstellen Tür öffnen, wenn das Befestigungs- Befestigungsblech an der Frontplatte blech abgenommen ist: anbringen Greifen Sie mit dem Finger in die Auf der Rückseite der Frontplatte T-förmige Öffnung des Türöffners, eine senkrechte Mittellinie anzeich- und ziehen Sie die Tür auf. nen.
- Seite 11 Geschirrspüler aufstellen Am Befestigungsblech befinden sich Löcher für die Schrauben eventuell Markierungen vorbohren (Ø 2,5 mm, ca 10 mm tief). Das Befestigungsblech entspre- Befestigungsblech festschrauben. chend dem Maß ,,X“auf die Rücksei- Bei den obersten vier Loch-Paaren te der Frontplatte legen und so aus- muss das Befestigungsblech nur ein- richten, dass die Markierungen mal je Paar festgeschraubt werden.
- Seite 12 Geschirrspüler aufstellen Tür des Geschirrspülers etwas öffnen. Frontplatte einhängen Frontplatte mit den unteren Laschen Die Frontplatte ist richtig eingehängt, wenn des Befestigungsbleches in die – die unteren Laschen des Befesti- Schlitze des Türaußenbleches ein- gungsbleches in die Schlitze des hängen und etwas hochziehen. Türaußenbleches greifen, –...
-
Seite 13: Frontplatte Festschrauben
Geschirrspüler aufstellen Tür des Geschirrspülers schließen. 4. Frontplatte festschrauben Position der Frontplatte kontrollieren. Die angebrachte Frontplatte kann in der Höhe um maximal 2 mm nach oben Frontplatte eventuell wieder los- und unten an die Front des Nachbar- schrauben und neu ausrichten. schrankes angepasst werden. -
Seite 14: Geschirrspüler Festschrauben
Geschirrspüler aufstellen 5. Geschirrspüler festschrauben 6. Türfederung einstellen Tür des Geschirrspülers öffnen. Die Türfedern sind richtig eingestellt, wenn die halb geöffnete Tür (ca. 45 ° Die Löcher in den Befestigungsble- Öffnungswinkel) beim Loslassen in die- chen und die Langlöcher im Arbeits- ser Stellung stehenbleibt. -
Seite 15: Sockelblende Anpassen
Geschirrspüler aufstellen Die durchgehende Sockelblende di- 7. Sockelblende anpassen rekt vor die Küchenzeile stellen, Der Sockelbereich des Geschirrspülers ohne sie zu befestigen. wird mit der durchgehenden Sockel- Die Geschirrspülertür vorsichtig öffnen. blende der Küche verkleidet. Wenn die Frontplatte beim Öffnen der Geschirrspülertür gegen die Sockel- blende stößt, muss die Sockelblende im Bereich der Geschirrspülertür aus-... -
Seite 16: Elektroanschluss
Spezialleitung schalter verwendet werden. für diese Geschirrspüler ersetzt wer- den. Wenden Sie sich bitte an einen Miele Fachhändler oder den Miele Kundendienst. Vergewissern Sie sich, dass die in Ihrem Haus vorliegende Spannung, Frequenz und Absicherung mit den... -
Seite 17: Wasseranschluss
Wasseranschluss Wasseranschluss Wasserzulauf Das Wasser im Geschirrspüler ist kein Trinkwasser! Der Geschirrspüler darf an Kalt- oder Warmwasser bis max. 60 °C angeschlossen werden. Wir empfehlen den Warmwasseran- schluss. Dadurch werden Energieko- sten und Zeit gespart. Allerdings wird dann in allen Pro- grammabschnitten, in denen sonst mit kaltem Wasser gespült wird (Vor- Der Zulaufschlauch darf nicht ge-... - Seite 18 Wasseranschluss Sondervorschriften für Österreich In die Kaltwasserleitung ist gemäß § 18 und § 22 der ,,Verordnung zur Durchführung des Wasserversor- gungsgesetzes 1960“ unmittelbar vor der Anschlussstelle des Gerätes ein Handabsperrventil einzubauen. Für die Verbindungsleitung von der Anschlussstelle am Gerät zu der In- nenanlage sind nur die im §...
-
Seite 19: Wasserablauf
Wasseranschluss Sondervorschriften für Österreich! Wasserablauf Der Anschluss an die nach der Bestim- In den Ablauf der Maschine ist ein mung der Ö-Norm B 2501 – Hauskanal- Rückschlagventil eingebaut, so dass Anlagen – hergestellten Abflussleitung kein Schmutzwasser über den Ab- kann direkt erfolgen. laufschlauch in den Geschirrspüler fließen kann. -
Seite 20: Sonderzubehör
Sockelblende bauen erhältlich in: lichtweiß schwarz ...den Geschirrspüler auf eine ...den Umbausatz Sockelhöhe Maschinenhöhe zwischen 87 cm und 92 cm (G 603-G 618, G 643-G 663) oder zwischen 89 cm und 94 cm (G 803-G 818, G 843-G 863) einstellen... -
Seite 21: Technische Daten
Technische Daten Technische Daten Geschirrspülermodell G 603 - G 618 G 818 Höhe 82 cm 84 cm (verstellbar + 5,0 cm) (verstellbar + 5,0 cm) Breite 44,8 cm 44,8 cm Breite der Einbaunische 45cm 45 cm Tiefe 57 cm 57 cm Tiefe bei geöffneter Tür 115,5 cm 120,5 cm... - Seite 22 Technische Daten Geschirrspülermodell G 643 - G 663 G 858 - G 863 Höhe 82 cm 84 cm (verstellbar + 5,0 cm) (verstellbar + 5,0 cm) Breite 59,8 cm 59,8 cm Breite der Einbaunische 60 cm 60 cm Tiefe 57 cm 57 cm Tiefe bei geöffneter Tür...
- Seite 24 Änderungen vorbehalten/ (NovoB Vi) / 000 2500 Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
