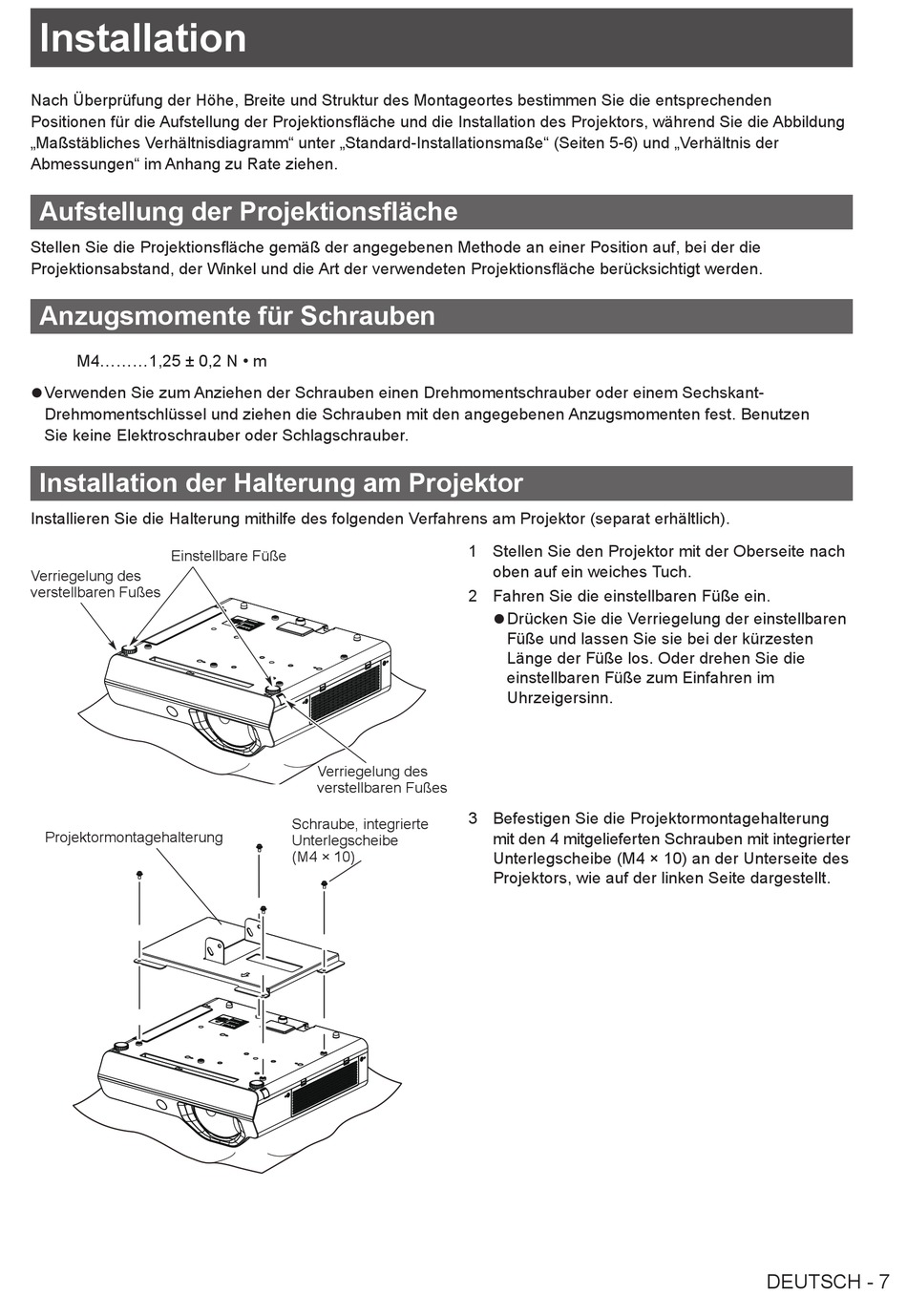

Installation
Nach Überprüfung der Höhe, Breite und Struktur des Montageortes bestimmen Sie die entsprechenden
Positionen für die Aufstellung der Projektionsfläche und die Installation des Projektors, während Sie die Abbildung
„Maßstäbliches Verhältnisdiagramm" unter „Standard-Installationsmaße" (Seiten 5-6) und „Verhältnis der
Abmessungen" im Anhang zu Rate ziehen.
Aufstellung der Projektionsfläche
Stellen Sie die Projektionsfläche gemäß der angegebenen Methode an einer Position auf, bei der die
Projektionsabstand, der Winkel und die Art der verwendeten Projektionsfläche berücksichtigt werden.
Anzugsmomente für Schrauben
M4.........1,25 ± 0,2 N • m
z Verwenden Sie zum Anziehen der Schrauben einen Drehmomentschrauber oder einem Sechskant-
Drehmomentschlüssel und ziehen die Schrauben mit den angegebenen Anzugsmomenten fest. Benutzen
Sie keine Elektroschrauber oder Schlagschrauber.
Installation der Halterung am Projektor
Installieren Sie die Halterung mithilfe des folgenden Verfahrens am Projektor (separat erhältlich).
Einstellbare Füße
Verriegelung des
verstellbaren Fußes
Projektormontagehalterung
Verriegelung des
verstellbaren Fußes
Schraube, integrierte
Unterlegscheibe
(M4 × 10)
1 Stellen Sie den Projektor mit der Oberseite nach
oben auf ein weiches Tuch.
2 Fahren Sie die einstellbaren Füße ein.
z Drücken Sie die Verriegelung der einstellbaren
Füße und lassen Sie sie bei der kürzesten
Länge der Füße los. Oder drehen Sie die
einstellbaren Füße zum Einfahren im
Uhrzeigersinn.
3 Befestigen Sie die Projektormontagehalterung
mit den 4 mitgelieferten Schrauben mit integrierter
Unterlegscheibe (M4 × 10) an der Unterseite des
Projektors, wie auf der linken Seite dargestellt.
DEUTSCH - 7
