6.4 Anschluss an eine Fronius Display Card/Box über RS-232

6.4 Anschluss: Fronius Display Card/Box / RS-232

Schnittstelle
Die RS-232 Schnittstelle ist zum Anschluss an eine Fronius Display Card bzw.
Box über eine RS-232 Verbindung für Leitungslängen bis max. 15 m vorgesehen.
Konfiguration der Anzeige
Starten der Anzeige im Konfigurationsmodus: Taster gedrückt halten und
Spannungsversorgung herstellen
Auswählen der Datenquelle 4 durch kurze Betätigungen des Tasters
Bestätigen der Datenquelle durch lange Betätigung des Tasters
Die Konfiguration ist abgeschlossen
Konfiguration des IG System
Bei der Konfiguration des Fronius-Systems wird Display-Typ A ausgewählt
Anschluss
RxD der GA
GND der GA
TxD der GA
Die Großanzeige wird mit RxD, GND und TxD an den RS-232 Ausgang der
Fronius Display Card / Box angeschlossen. Für die Verbindung zur Fronius Display
Card/Box muss eine abgeschirmte Leitung eingesetzt werden. Der Schirm wird
nur an VDC der GA angeschlossen. Der Leitungsquerschnitt ist unkritisch.
Großanzeige
VDC +
VDC
TxD
RxD
GND

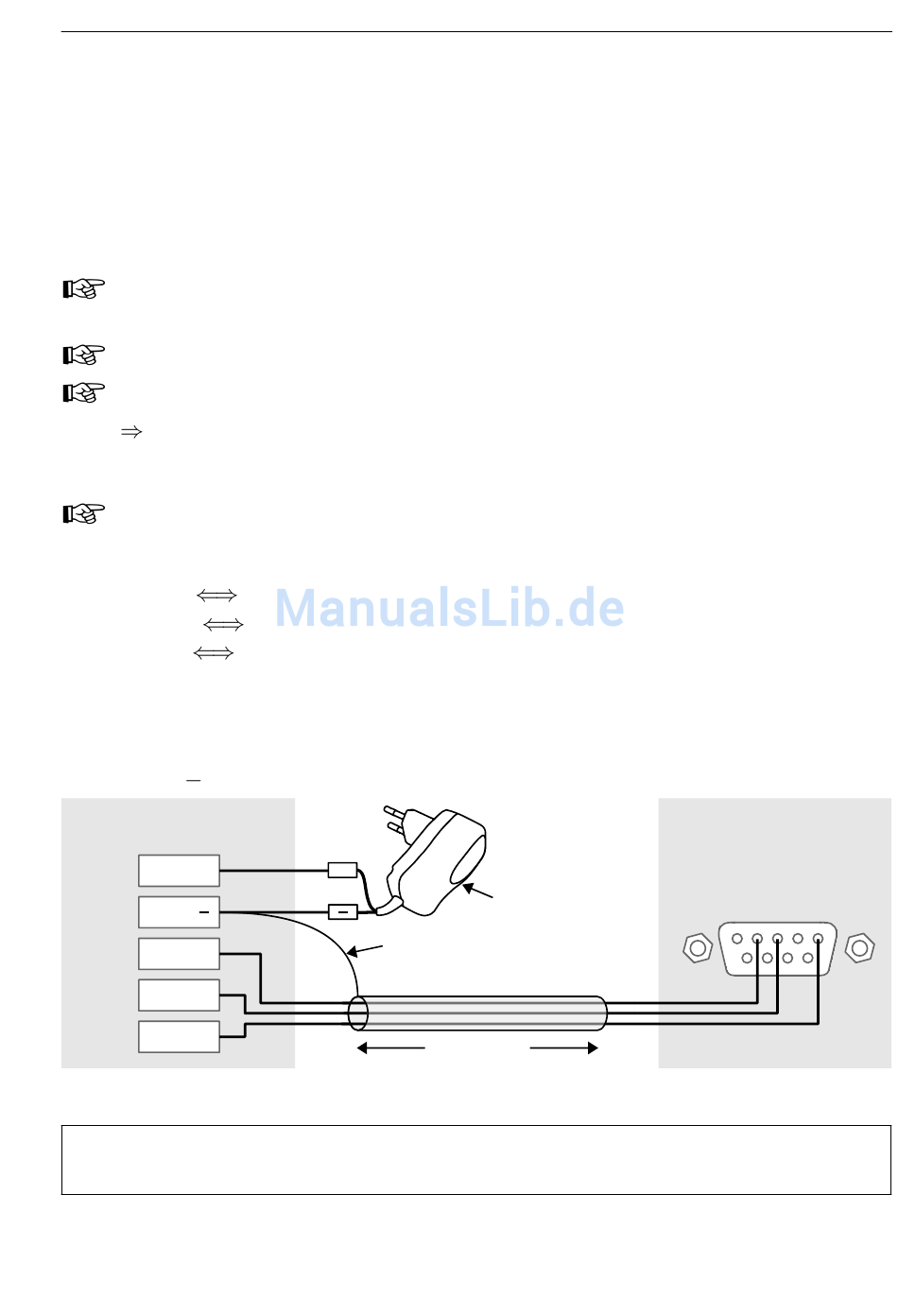

Abbildung 6.5: Anschluss-Schema, Fronius Display Card/Box
! Achtung !
Bei Anlagen über 100 kW muss am IG-System ein Anlagenfaktor
gesetzt werden, und auch das Display angepasst werden!
TxD (Pin 3) der Fronius Display Card / Box
GND (Pin 5) der Fronius Display Card / Box
RxD (Pin 2) der Fronius Display Card / Box
+
Schirm
Stecker-
Netzgerät
Max. 15 m
Public Display
Box/Card
Display
1 5
6 9
(Draufsicht Stecker)
