indicados en la Tab. ¡"CONDICIONES DEL ENTORNO DE TRABAJO" cuando
trabaje con la unidad!
Temperatura ambiente [°C]
Humedad relativa [%]
Altitud [m n.p.m.]
Temp. de transporte y
almacenamiento [°C]

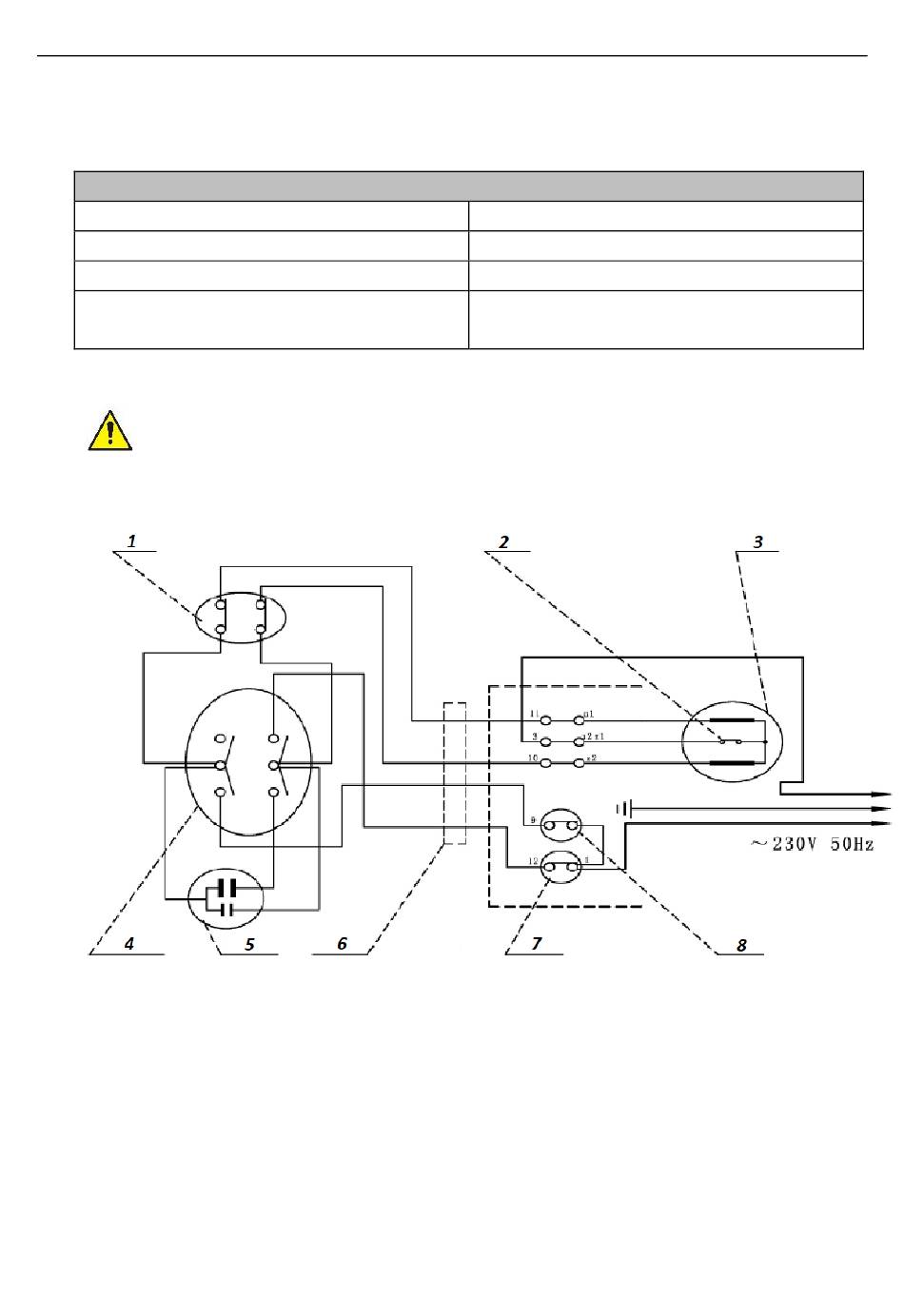

ESQUEMA ELÉCTRICO
¡advertencia! La instalación eléctrica a la que está conectado el equipo
debe estar equipada con fusible 10 A o disyuntor 10 A.
CABESTRANTE ELÉCTRICO
1 - Parada de emergencia
2 - Protección OTP
3 - Motor
4 - Interruptor de movimiento
GRÚA ELÉCTRICA
CONDICIONES DEL ENTORNO DE TRABAJO
0 ~ 40
< 85
< 1000
-25 ~ 55
5 - Condensador
6 - Cable de control
7 - Final de carrera "Abajo
8 - Final de carrera "Arriba
