EINRICHTUNG DES GERÄTS (Fortsetzung)
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt

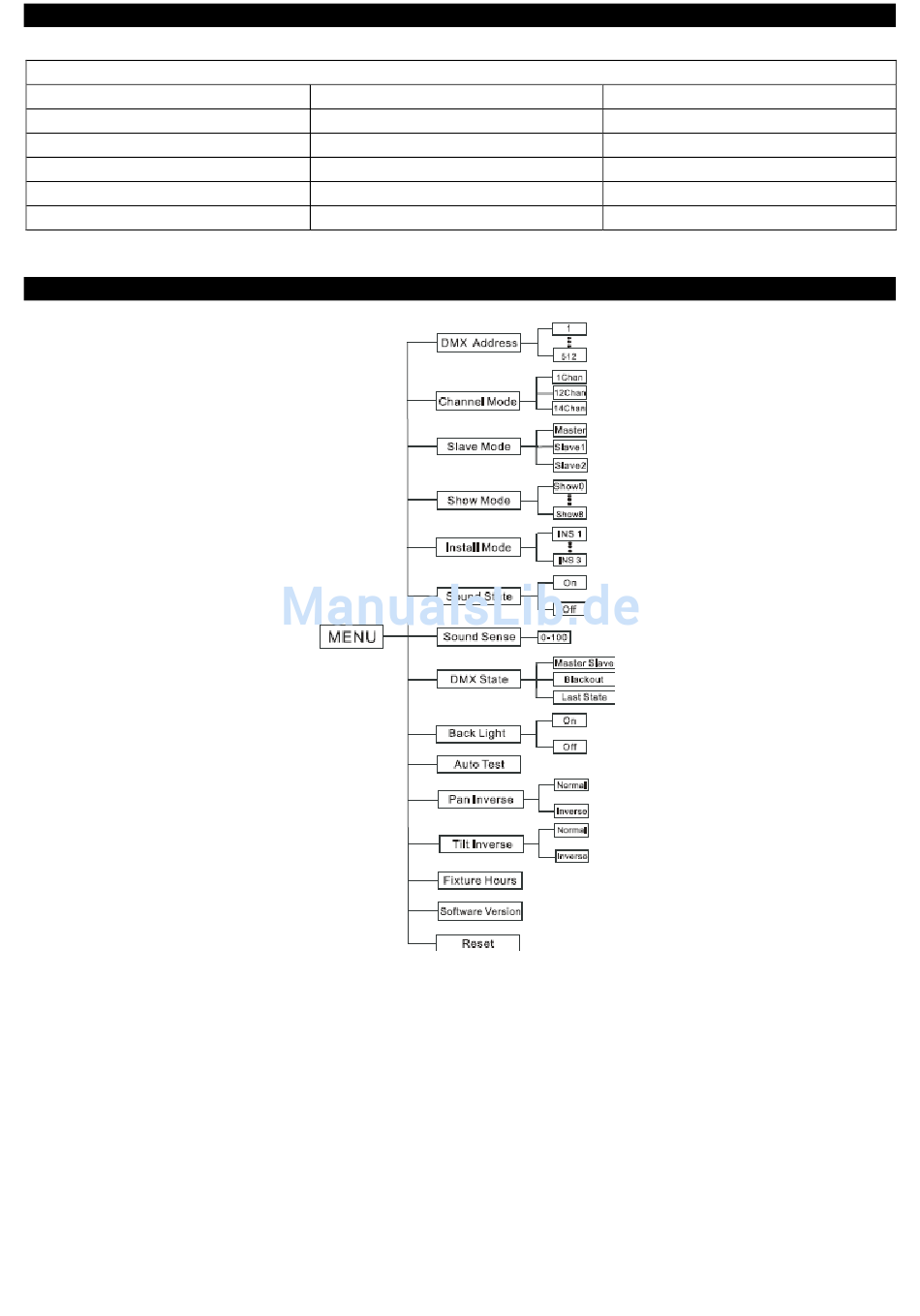

SYSTEMMENÜ
DMX Address
1. Drücken Sie auf MENU, bis "DMX Address" angezeigt wird; drücken Sie dann auf ENTER.
2. "X" wird nun angezeigt, wobei "X" die angezeigte Adresse ist. Drücken Sie zum Auswählen der
gewünschten Adresse auf UP oder DOWN.
3. Drücken Sie zur Bestätigung auf ENTER, und danach drücken Sie MENU und halten es zur Zuordnung für
mindestens 3 Sekunden gedrückt.
Channel Mode
1. Drücken Sie auf MENU, bis "Channel Mode" angezeigt wird; drücken Sie dann auf ENTER.
A.D.J. Supply Europe B.V. – www.americandj.eu – Event Bar Q4 Bedienungsanleitung Seite 7
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
- DMX-Adresse einstellen -
- Damit können Sie den gewünschten DMX-Kanal-Modus auswählen.
Pol 1
Pol 2
Pol 3
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
