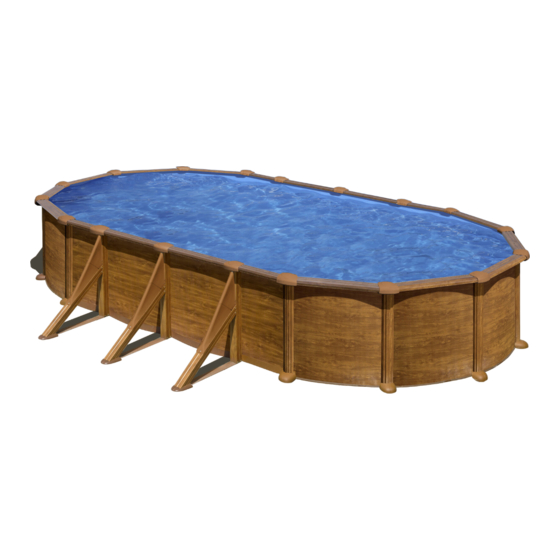

Stahlwandbecken
Vorschau ausblenden
Andere Handbücher für Gronland:
- Montageanleitung (28 Seiten) ,
- Gebrauchsanweisung (52 Seiten)
Werbung
Quicklinks
D E

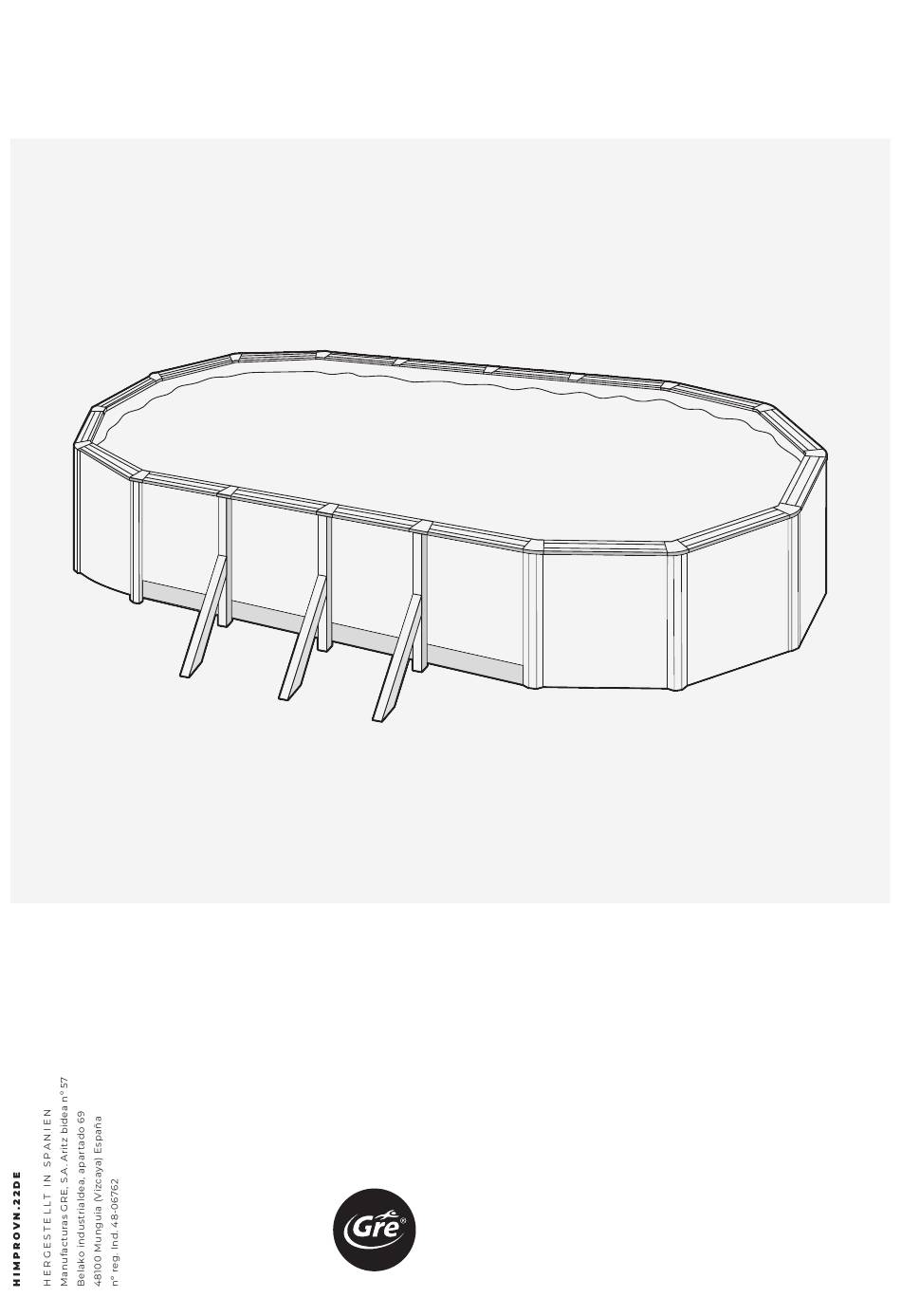

M O N T A G E A N L E I T U N G
Stahlwandbecken.
Bevor sie mit der montage anfangen lesen sie mit
aufmerksamkeit die gebrauchsanweisungen von
allen kitteilen. Bewahren sie bitte diese wichtigen
hinweise zur späteren einsichtsnahme auf.
Montagevideos auf unserer Website.
Photos und bilder sind nicht vertraglich.
Werbung
Verwandte Anleitungen für GRE Gronland
Inhaltszusammenfassung für GRE Gronland
- Seite 1 M O N T A G E A N L E I T U N G Stahlwandbecken. Bevor sie mit der montage anfangen lesen sie mit aufmerksamkeit die gebrauchsanweisungen von allen kitteilen. Bewahren sie bitte diese wichtigen hinweise zur späteren einsichtsnahme auf. Montagevideos auf unserer Website.
- Seite 2 03 - 04 05 - 07 Sicherheitshinweis. Vorbereitung des bodens. 08 - 13 14 - 27 Bestandteile. Installation. 28 - 29 Wartung Accessoires. und gebrauch. Garantie. Bitte bewahren Sie diese Seite für eventuelle spätere Beanstandungen und/oder Rücksendungen auf.
- Seite 3 sicherheitshinweis Sicherheitshinweis. 3,5 m Mindestabstand.
- Seite 4 Sicherheitsvorrichtungen → Bewahren Sie chemische Produkte (beispielsweise 49 72 Produkte zur Wasseraufbereitung, Reinigung oder → Es ist empfehlenswert, eine Sperre anzubringen e-mail: kundenservice@gre.es Desinfektion) außerhalb der Reichweite von Kindern (und in diesem Fall Sicherheitselemente an Türen web: www.grepool.com/de auf. und Fenstern anzubringen), um einen etwaigen →...
- Seite 5 vorbereitung des bodens Vorbereitung des bodens. 3,5 m Aufstellort Empfehlungen für die Wahl des bes- ten Leitungen (Wasser, Gas, Strom etc.) ten Beckenstandorts Unsere Schwimmbecken sind als Aufs- befinden. tellbecken für den Privatgebrauch im → Nicht unter Stromleitungen aufstellen Freien konzipiert und müssen auf ei- →...
- Seite 6 montageanleitung Erforderliches werkzeug (nicht eingeschlossen). MEHL Enforderliche fläche Standort markieren: Der für die Aufstellung des Pools gew|- A-B=B-C ahlte (gut planierte) Ort wird anschlie- ßend markiert. Dafür bieten sich Ihnen zwei Optionen: 10,00 x 5,50 10,20 x 7,50 9,93 m. 2,750 m.
- Seite 7 vorbereitung des bodens Erforderliches werkzeug (nicht eingeschlossen). Nivellierung: Zum Planieren des Boden darf niemals Erde aufgeschüttet werden, wo diese fehlt, sodern es darf nur uberschüssige Erde ausgehoben werden. Nur so wird die Stabilität und Festigkeit des Boden gesichert. Laub, wurzeln, Steine usw. müssen natürlich entfernt werden.
- Seite 8 montageanleitung Bestandteile. B e s t a n d te i l e vo r d e m A u f b a u d e s Schwimmbeckens überprüfen und ein- ordnen. Wenn Sie einen KIT erworben haben, bauen sie jetzt die Leiter und Filteranlage ein.
- Seite 9 bestandteile Foto PSP & PSO 120 - 132 cm Foto 2 TPL & TP PSP & PSO 132 cm Wichtig. Es ist sehr wichtig, dass Sie schon beim Auspacken die verschiedene Ausfüllerteile klassifizieren: → Falls zum Ihren Wasserbeckenmodell die Ausfüller EM (ZC+ZR) (sehen Sie Foto 1) beigelegt wurden. Die Anweisung zum Einbauen finden Sie auf den Seiten 10 bis 11.
- Seite 10 montageanleitung Bestandteile. 120 cm 10,00 9,15 8,00 7,30 6,10 5,00 L LINER TPVCP PIPC TPVC 5,50 m 4,70 m 4,70 m 3,75 m 3,75 m 3,00 m SCHUTZSTREIFEN PC-BAG ( KITENV ) ( KITENV ) ( KITENV ) KAPPEN ( KITENV ) ( KITENV ) ( KITENV ) ( KITENV )
- Seite 11 bestandteile 9,15 8,00 7,30 6,10 5,00 10,00 x 5,50 m 4,70 m 4,70 m 3,75 m 3,75 m 3,00 m PLAYA ZC RANDPROFIL ZC RANDPROFIL ZR...
- Seite 12 montageanleitung Bestandteile. 132 cm L LINER PIPC 9,15 8,00 7,30 6,10 5,00 PC-BAG PC-BAG PC-BAG 10,00 x 5,50 m 4,70 m 4,70 m 3,75 m 3,75 m 3,00 m S = 705 mm M = 1095 mm RANDPROFIL X = 820 mm I = 1145 mm L = 1330 mm (large mm)
- Seite 13 bestandteile 9,15 8,00 7,30 6,10 5,00 10,00 x 5,50 m 4,70 m 4,70 m 3,75 m 3,75 m 3,00 m TPL & TP T P L RANDPROFIL ZR PLAYA ZC RANDPROFIL ZC...
- Seite 14 montageanleitung Installation. gebogenen Bereich als auch im geraden Für eine korrekte Montage ist das Befol- gen dieser Schritte unerlässlich: Bereich (S.21). Wichtig: Die bei der Herstellung 1. Im unteren Teil des Schwimmbeckens 2. Beim Befestigen des Blechs (CH) mit aller unserer Pools verwendete werden nur im gebogenen Bereich (in den Schrauben (TC) müssen sich die Innenhülle ist derart bescha-...
- Seite 15 installation Installation des schwimmbeckens: Der zusammenbau des schwimmbeckens sollte mindestens von zwei erwachsenen personen ausgeführt werden. Für den aufbau sollte eine konstante wetterla- ge gewählt werden (ohne wind). Verwenden sie vorsichtshalber handschuhe, sie sind zum montieren der stahlwand unbedingt erforder- lich.
- Seite 16 montageanleitung PIPC UNTERPROFILE ( PI ) für Ovalpools. soll. Fangen Sie bei Punkt C an. Dies wird Ihnen die nächsten Schritte erleichtern, um die vertikalen PV UNTERPROFILE ( PI ) für Ovalpools. HINWEIS: DIESE (H=132 cm) 1000 x 550 cm: 8 PI + 8 PU GEBOGENEN PROFILE SIND FÜR DAS UNTERTEIL Profile einzusetzen (S.18).
- Seite 17 installation...
- Seite 18 montageanleitung MONTAGE DER SENKRECHTPROFILE IM GERADEN BEREICH: 1000 x 550 cm= 8 x (PV2 & PTM) 915 x 470 cm = 8 x (PV2 & PTM) 800 x 470 cm = 6 x (PV2 & PTM) T2 x 4 730 x 375 cm = 6 x (PV2 & PTM) 500 x 300 cm = 4 x (PV2 &...
- Seite 19 installation * Wichtig! Vor Dem Zusammenbau Alle Kante- senkrechten Profile (PV2) unter Verwendung einer nenden Mit Feile Und Sandpapier Entgraten (CH). Schraube (T) zu heften. Vervollständigen Sie den Poolumfang mit dem Blech und den Schrauben. IVERLEGUNG DES BLECHS: Blech (CH) senkrecht Achten Sie dabei darauf, daß...
- Seite 20 montageanleitung PVC-SCHUTZSTREIFEN Abdeckung der Schraubenköpfe. Die 2 breiteren den abzusaugen. Legen Sie die Schutzfolie oder (POOL-INNENAUSKLEIDUNG): Streifen werden jeweils mit Klebeband angebra- -matte in das Becken, beseitigen Sie alle Falten, cht, um die Metallwinkel an der Innenseite im passen Sie sie ein und schneiden Sie den Über- Unter den Bauteilen des Pools befinden sich 2 geraden Bereich des Beckens abzudecken.
- Seite 21 installation ENTFALTEN DER AUSKLEIDUNG (PVC LINER): Entfalten und strecken Sie den Liner mindestens 2 1. Mit den geraden Teilen beginnen. 2. Die andere Stunden vor dem Einbau an einem der Sonne ab- Hälfte oder den gegenüber liegenden geraden gewandten, schattigen Ort. Ideale Temperatur: Der Teil plazieren.
- Seite 22 montageanleitung 4.10 Die Folie wird über den gesamten Umfang durch die flexibel PVC-Überlappung an die obere Kante der Wand gehängt (SF). Bei Ein- hängen des Überzugs heften Sie diesen im Abstand von jeweils 5 cm provisorisch mit Wäscheklammern oder auch direkt mit Hilfe der oberen (PVC)-Profile, ohne diese jedoch einzurasten.
- Seite 23 installation 4.12 * Wichtig! Vor dem zusammenbau alle kan- sammengesetzt ist, verbinden Sie die Prof ile zen Pool eingesetzt sind. Füllen Sie ca.2 cm. Was- tenenden mit feile und sandpapier entgra- untereinander und sellen Sie sicher, daß die ser in das Becken. Strecken Sie das Liner wieder, ten.
- Seite 24 montageanleitung 4.14 * Wichtig! Vor dem zusammenbau alle kan- tenenden mit feile und sandpapier entgra- ten. ANBRINGUNG DER ELASTISCHEN VERBIN- DUNGSSCHUTZKAPPEN (EM nur für 120-cm-Becken): Die elastischen verbindungsschutzkappen wer- den jeweils an der Verbindung zwischen zwei Randstücken angebracht. Hierzu beginnen Sie, den rückwärtigen Teil an den vorderen Schul- tern zu befestigen, bis diese fest an den Rand- stücken sitzen.
- Seite 25 installation 4.15 Die Schutzkappen: TPL+TP: befestigen Sie den vorderen Teil so dass der Vor- (nur für 132-cm-Becken) sprung des Teils TPL in das Loch des Teils PU1 reinpasst. Danach nehmen Sie den Teil TP und Sie werden jeweils an der Verbindung zwischen stellen Sie ihn unter den Teil TPL.
- Seite 26 montageanleitung 4.16 EINBAU DES RÜCKLAUFVENTIL (V): einführen. Das nach außen überragende Linerstück auf Sauberkeit zu überprüfen). Markieren Sie in (ZULAUFVENTILS V).: sauber abschneiden. Außen wird dann die dem Liner einen zentrierten kreuzförmige Schnitt, Es handelt sich um ein unten an der Beckenwand andere Dichtung (J) und Nebendichtungsring (F) und dann mit Hilfe eines Cutters schneiden, ohne befindliches Ventil, durch das das geklärte Wasser...
- Seite 27 installation 4.18 ANBRINGEN DE MERRAH- drücken und die Vorsprünge MENS (M): einrasten lassen). Den Korb (O) in den Skimmer einsetzen Stellen Sie sischer, dass alle und die Abdeckung (TS) des Bohrungen genau gegen- Skimmergehäuses aufsetzen. über liegen (Dichtung- Stanz- NUN DAS BECKEN BIS ZUR 15 cm rahmen und Blech-Skimmer).
- Seite 28 montageanleitung Wartung und gebrauch. → Der Wasserstand des Beckens soll- te stets auf einer Mindesthöhe von → Die Verwendung einer Poolanlage set- 15 cm unterhalb des oberen Rands zt die Einhaltung der in der Wartungs- UMWELTSCHUTZUNG gehalten werden. und Gebrauchsanleitung aufgeführ- DEMONTIEREN SIE NICHT DAS →...
- Seite 29 wartung und gebrauch ÜBERWINTERUNG: einem sauberen, trockenen und Kindern nicht zugänglichen Ort auf. Wich- tiger Hinweis: A) Wenn das pool nicht abgebaut werden soll: Alle eingesetzten Produkte müssen mit dem PVC-Liner kompatibel sein. 1- Boden und Linerflächen mit einem nicht aggressiven Reinigungsmittel →...
- Seite 30 montageanleitung Zubehör. BODENREINIGER WÄRMEPUMPE HEIZUNG WASSERAUFBEREITUNG BODENSCHUTZMATTE ISOTHERMISCHE ABDECKUNGEN WINTERABDECKPLANEN AUFROLLER FÜR ABDECKPLANE SOLARDUSCHE WICHTIG: Die gesamte Zubehörpalette finden Sie auf unserer Website: www.grepool.com...
- Seite 31 In beiden Garantien sind ausgeschlossen: gesetzlich und ohne Einschränkung zustehenden Gewähr- → Die Verkleidung (Liner S.V.C.) im Falle einer Demontage und leistungsrechten bietet Gre dem Kunden ein Recht auf neue einer neuen Montage des Schwimmbads; Produkte unter den Bedingungen der folgenden garantierten →...
- Seite 32 M A N U F A C T U R A S G R E S . A . Aritz Bidea, 57 BELAKO INDUSTRIALDEA, APARTADO 69, 48.100 - MUNGUIA (VIZCAYA) ESPAÑA. www.grepool.com Nº GARANTIESCHEIN Wir behalten uns das Recht vor, die technischen Daten unserer Artikel oder den Inhalt dieses Dokumentes ohne vorherigen Hinweis ganz oder teilweise zu ändern 23.01.23...
