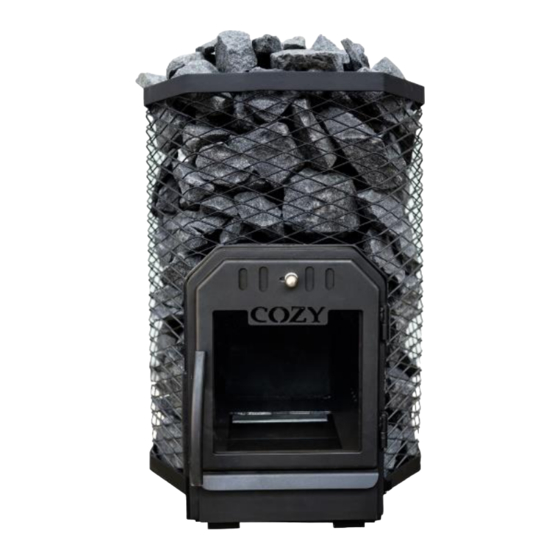

COZY 12 Installation Und Verwendung
Holzkamin
Inhaltsverzeichnis
Quicklinks
COZY 12 und COZY 18
ANLEITUNG ZUR INSTALLATION UND VERWENDUNG DES HOLZKAMINS
COZY
COZY O
COZY SW
COZY TW
COZY O TW
COZY SW TW
COZY OG
COZY QUATTRO
COZY OG TW
COZY QUATTRO TW
EN 15821:2010, BlmSchV DIN EN 13240, level 2
Anleitung
für
den
holzbefeuerten
Ofen
COZY
Herzlichen Glückwunsch zu Ihrer Wahl! Der Saunaofen „COZY" funktioniert am besten und dient am längsten,
wenn der gem dieser Anleitung verwendet und gepflegt wird.
Inhaltsverzeichnis
Inhaltszusammenfassung für COZY 12
- Seite 1 COZY QUATTRO TW EN 15821:2010, BlmSchV DIN EN 13240, level 2 Anleitung für holzbefeuerten Ofen COZY Herzlichen Glückwunsch zu Ihrer Wahl! Der Saunaofen „COZY“ funktioniert am besten und dient am längsten, wenn der gem dieser Anleitung verwendet und gepflegt wird.
- Seite 2 HEAT18 (COZY18) Modell COZY 12; COZY 12-TW; COZY 18; COZY 18-TW; COZY 18 COZY 12 O; COZY 12 O-TW; О; COZY 18 O-TW; COZY 18 SW; COZY 12 SW; COZY SW 12- COZY SW 18-TW; COZY 18 OG; TW; COZY 12 OG; COZY OG COZY OG 18-TW;...
-
Seite 3: Allgemeines
10 - Ofensteine (nicht enthalten) 1.2. VERBRENNUNG Die Öfen vom Typ „COZY“ haben eine spezielle Heizofenkonstruktion, die die Verbrennungsluft in drei Teile trennt. Ein Teil der Luft strömt durch den Kaminrost, der zweite Teil wird durch Luftkanäle in den mittleren Teil der Brennkammer geleitet und der dritte Teil wird durch die Durch die Ofendeckenrohrein den oberen Teil der Feuerkammer geleitet. -
Seite 4: Belüftung Des Saunaraums
Wände und Bänke aus brennbaren Materialien. Die Mindestsicherheitsabstände zu brennbaren Materialien: COZY 12 - beidseitig 170 mm, hinter dem Ofen 230 mm, nach vorne 500 mm. COZY 18 - beidseitig 230 mm, hinter dem Ofen 230 mm, nach vorne 500 mm. - Seite 5 COZY 12/18 Data COZY 12/18 COZY 12/18 O COZY 12/18 SW COZY 12/18 OG QUATTRO beidseitig 170/230 hinter 230/230 nach 500/500 zwischen Ofen 1130/1340 Decke 470/625 480/585 500/580 505/615 475/585 510/580 520/630 540/650 545/655 515/630 1200/1355 1210/1315 1230/1310 1235/1345 1205/1315...
-
Seite 6: Anschluss Des Saunaofens An Den Rauchabzug
2.4. Anschluss des Saunaofens an den Rauchabzug Die Saunaöfen „COZY“ haben in der Regel den Rauchgasauszug oben auf dem Saunaofen. Für den Anschluss des Saunaofens an den Rauchabzug müssen spezielle Rauchrohre aus Metall verwendet werden. Die Rauchrohranschlüsse sind mit hitzebeständiger Dichtschnur abzudichten. Eventuelle Bögen in den Anschlussrohren müssen rund und breit sein, um eine möglichst geringe Behinderung des Schornsteinzuges... -
Seite 7: Modelle Cozy Tw (Durch Die Wand)
Der Ofen wird in eine Öffnung in einer Beton- oder Ziegelwand eingebaut. Die Mindestbreite der Öffnung beträgt COZY 12 - 255 mm, COZY 18 - 355 mm und die Mindesthöhe vom Boden COZY 12 - 440 mm, COZY 18 - 470 mm. Die maximale Wandstärke beträgt 150 mm. -
Seite 8: Vorbereiten Des Ofens Für Den Gebrauch
3.2. Vorbereiten des Ofens für den Gebrauch Die Erstbeheizung eines neuen Saunaofens empfiehlt sich mit der halben Ofenladung Brennholz und ohne Steine; danach muss der Raum gelüftet werden. Der Zweck besteht darin, die Schutzfarbe vom Ofenkörper abzubrennen. Dies führt dazu, dass der Ofenkörper Rauch mit unangenehmem Geruch abgibt. -
Seite 9: Heizen Des Ofens
Brennholz strömen kann. Legen Sie das größte Brennholz nach unten und die kleineren nach oben. Verwenden Sie das Brennholz mit einem Durchmesser von 8–12 cm. Der Zündlastwert beträgt 2,8-3,6 kg, abhängig von der Holzsorte. Es wird empfohlen, die erste Ofenladung Brennholz (die Anzündladung) aus kleineren und leicht entzündlichen Holzstücken zu wählen und somit mehr Luft und weniger Gewicht als die... -
Seite 10: Fehlersuchanleitung
Aufgrund großer Temperaturschwankungen verstauben die Saunasteine während des Gebrauchs. Daher sollten sie mindestens einmal im Jahr oder bei häufiger Nutzung der Sauna auch öfter umgestellt werden. Gleichzeitig sollten alle Steinstücke entfernt und zerfallene Steine durch neue ersetzt werden. Wischen Sie Staub und Schmutz mit einem feuchten Tuch vom Ofen ab. Der Schornstein und die Verbindungsrohre sollten in regelmäßigen Abständen gefegt werden, insbesondere wenn der Ofen längere Zeit nicht benutzt wurde. - Seite 11 Produktgarantie Die Saunaöfen haben eine Herstellergarantie von 24 Monaten ab Kaufdatum, nachgewiesen durch einen Kaufbeleg. Garantie deckt Mängel Herstellungsfehler zurückzuführen sind. Die Garantie erstreckt sich nicht auf die folgenden Effekte, die durch die gemeinsame Einwirkung von Temperatur und dampfendem Wasser verursacht werden: •...
- Seite 12 Leistungsdeklaration DoP HEAT 12 Heizungstyp und Modelle HEAT 12 COZY 12; COZY 12-TW; COZY 12 O; COZY 12 O-TW; COZY 12 SW; COZY SW 12-TW; COZY 12 OG; COZY OG 12-TW; COZY 12 QUATTRO; COZY 12 QUATTRO -TW; Einsatzbereich Saunaöfen mit Dauerbeheizung COZY HEAT OÜ...
- Seite 13 DoP HEAT 18 Heizungstyp und Modelle HEAT 18 COZY 18; COZY 18-TW; COZY 18 О; COZY 18 O-TW; COZY 18 SW; COZY SW 18-TW; COZY 18 OG; COZY OG 18-TW; COZY 18 QUATTRO; COZY 82 QUATTRO -TW; Einsatzbereich Saunaöfen mit Dauerbeheizung COZY HEAT OÜ...
