5.3 Dip-Schalter und Jumper für die Konfigurierung

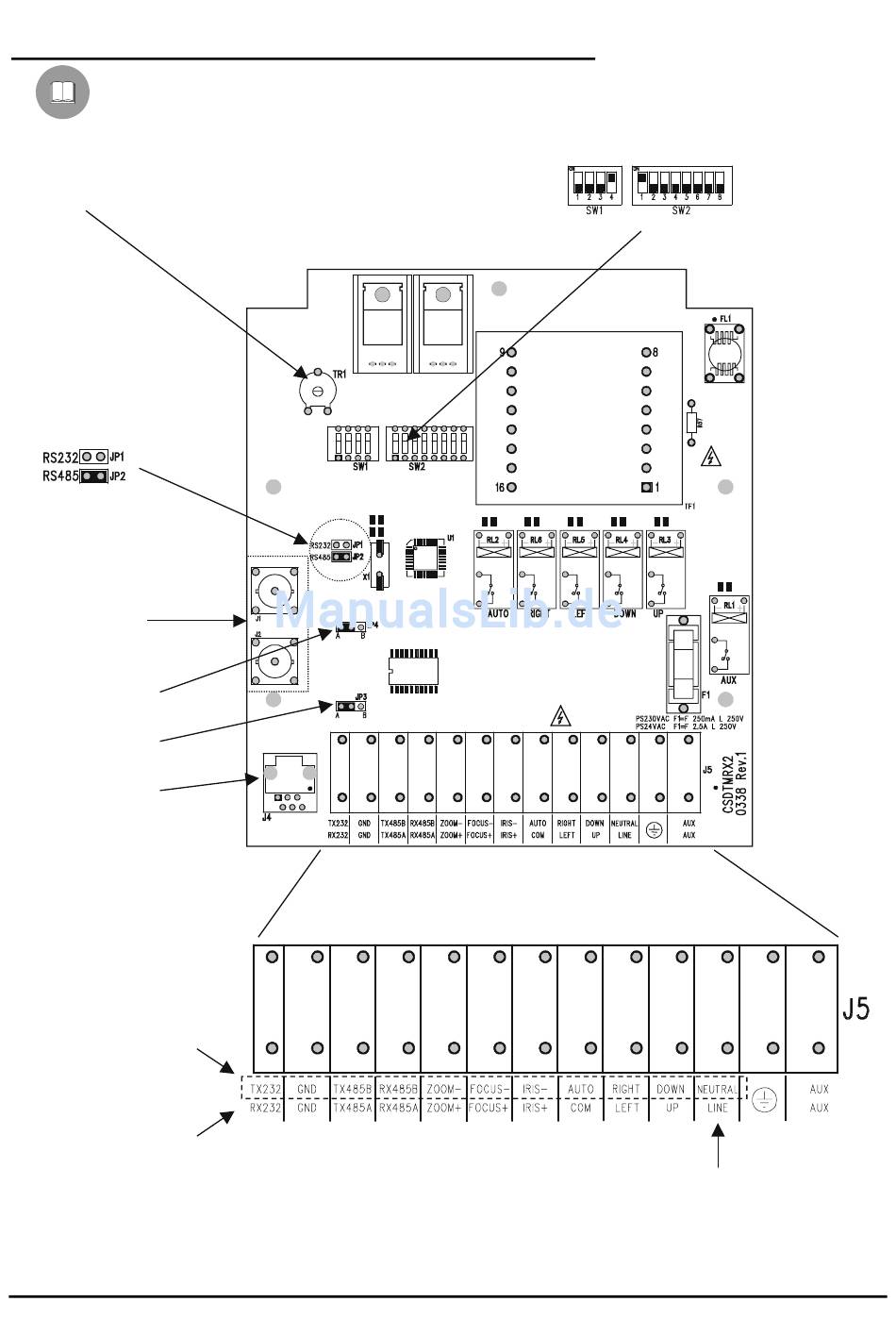

Im folgenden Schema sind die Dipschalter und Jumper für die Konfiguration dargestellt:
Trimmer TR1 für
Spannungsregelung Optiken
Bnc J1
und J2 für
Koax-Empfang
Jumper JP4
Jumper JP3
Steckbuchse J4
Serigrafien
obere Klemmen
Serigrafien
untere Klemmen
Seite 8
Klemmen zur
Empfängerspeisung
MNVCDTMRX2_0351
