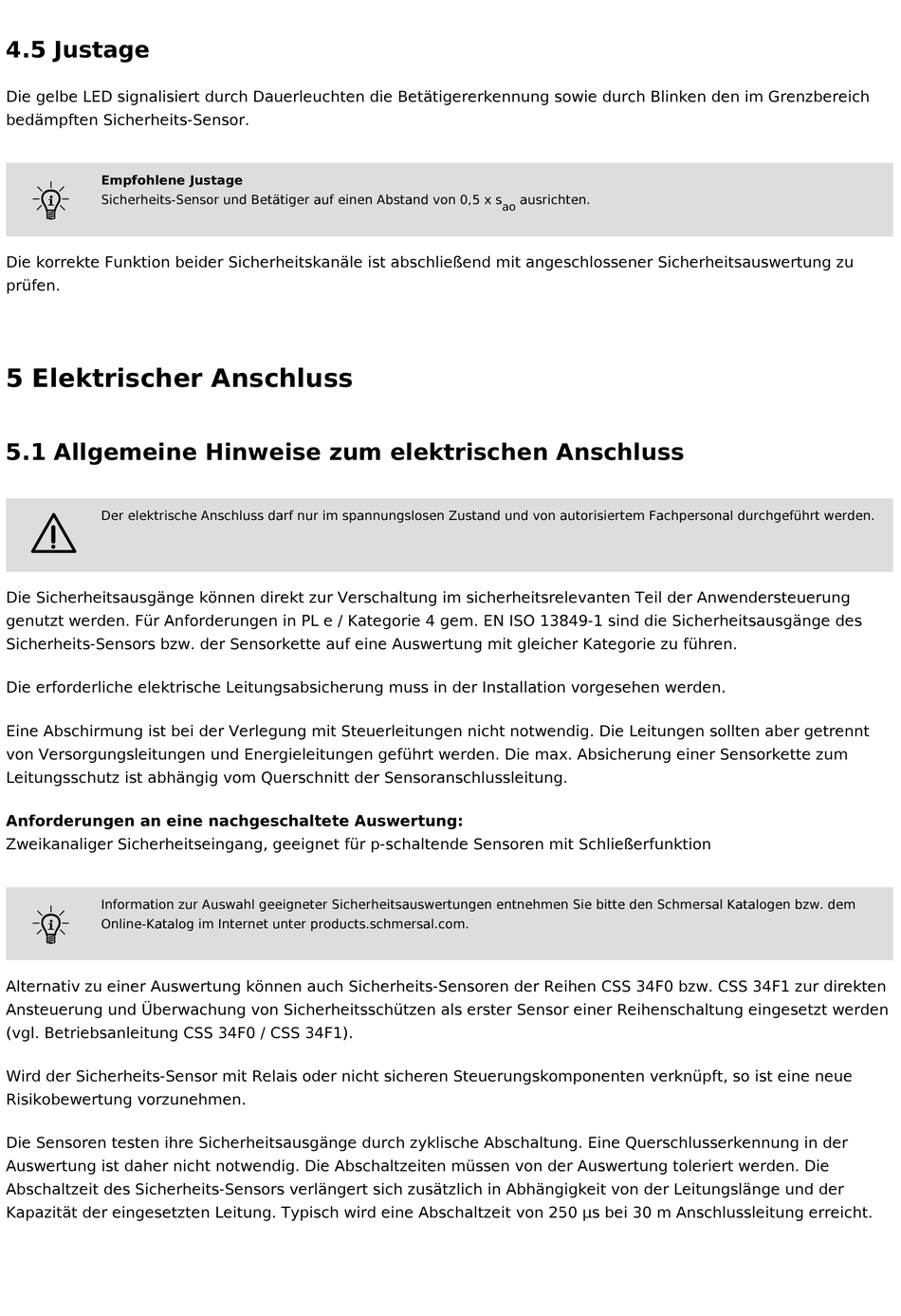

4.5 Justage

Die gelbe LED signalisiert durch Dauerleuchten die Betätigererkennung sowie durch Blinken den im Grenzbereich
bedämpften Sicherheits-Sensor.
Empfohlene Justage
F
Sicherheits-Sensor und Betätiger auf einen Abstand von 0,5 x s
Die korrekte Funktion beider Sicherheitskanäle ist abschließend mit angeschlossener Sicherheitsauswertung zu
prüfen.

5 Elektrischer Anschluss

5.1 Allgemeine Hinweise zum elektrischen Anschluss

Der elektrische Anschluss darf nur im spannungslosen Zustand und von autorisiertem Fachpersonal durchgeführt werden.
2
Die Sicherheitsausgänge können direkt zur Verschaltung im sicherheitsrelevanten Teil der Anwendersteuerung
genutzt werden. Für Anforderungen in PL e / Kategorie 4 gem. EN ISO 13849-1 sind die Sicherheitsausgänge des
Sicherheits-Sensors bzw. der Sensorkette auf eine Auswertung mit gleicher Kategorie zu führen.
Die erforderliche elektrische Leitungsabsicherung muss in der Installation vorgesehen werden.
Eine Abschirmung ist bei der Verlegung mit Steuerleitungen nicht notwendig. Die Leitungen sollten aber getrennt
von Versorgungsleitungen und Energieleitungen geführt werden. Die max. Absicherung einer Sensorkette zum
Leitungsschutz ist abhängig vom Querschnitt der Sensoranschlussleitung.
Anforderungen an eine nachgeschaltete Auswertung:
Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion
Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw. dem
F
Online-Katalog im Internet unter products.schmersal.com.
Alternativ zu einer Auswertung können auch Sicherheits-Sensoren der Reihen CSS 34F0 bzw. CSS 34F1 zur direkten
Ansteuerung und Überwachung von Sicherheitsschützen als erster Sensor einer Reihenschaltung eingesetzt werden
(vgl. Betriebsanleitung CSS 34F0 / CSS 34F1).
Wird der Sicherheits-Sensor mit Relais oder nicht sicheren Steuerungskomponenten verknüpft, so ist eine neue
Risikobewertung vorzunehmen.
Die Sensoren testen ihre Sicherheitsausgänge durch zyklische Abschaltung. Eine Querschlusserkennung in der
Auswertung ist daher nicht notwendig. Die Abschaltzeiten müssen von der Auswertung toleriert werden. Die
Abschaltzeit des Sicherheits-Sensors verlängert sich zusätzlich in Abhängigkeit von der Leitungslänge und der
Kapazität der eingesetzten Leitung. Typisch wird eine Abschaltzeit von 250 μs bei 30 m Anschlussleitung erreicht.
ausrichten.
ao
