5.3 Anschlussbeispiele zur Reihenschaltung

Der Aufbau einer Reihenschaltung ist möglich. Bei einer Reihenschaltung bleibt die Risikozeit unverändert und die
Reaktionszeit erhöht sich um die Summe der in den technischen Daten angegebenen Reaktionszeit der Eingänge
pro zusätzlichem Gerät. Die Anzahl der Geräte ist lediglich durch den externen Leitungsschutz gemäß den
technischen Daten und die Leitungsverluste begrenzt. Eine Reihenschaltung von RSS 36 ... SD mit serieller
Diagnosefunktion ist bis zu einer Anzahl von 31 Geräten möglich.
Die abgebildeten Applikationsbeispiele sind Vorschläge, die den Anwender nicht davon entbinden, die Schaltung
sorgfältig im Hinblick auf ihre jeweilige Eignung im individuellen Einzelfall zu überprüfen.

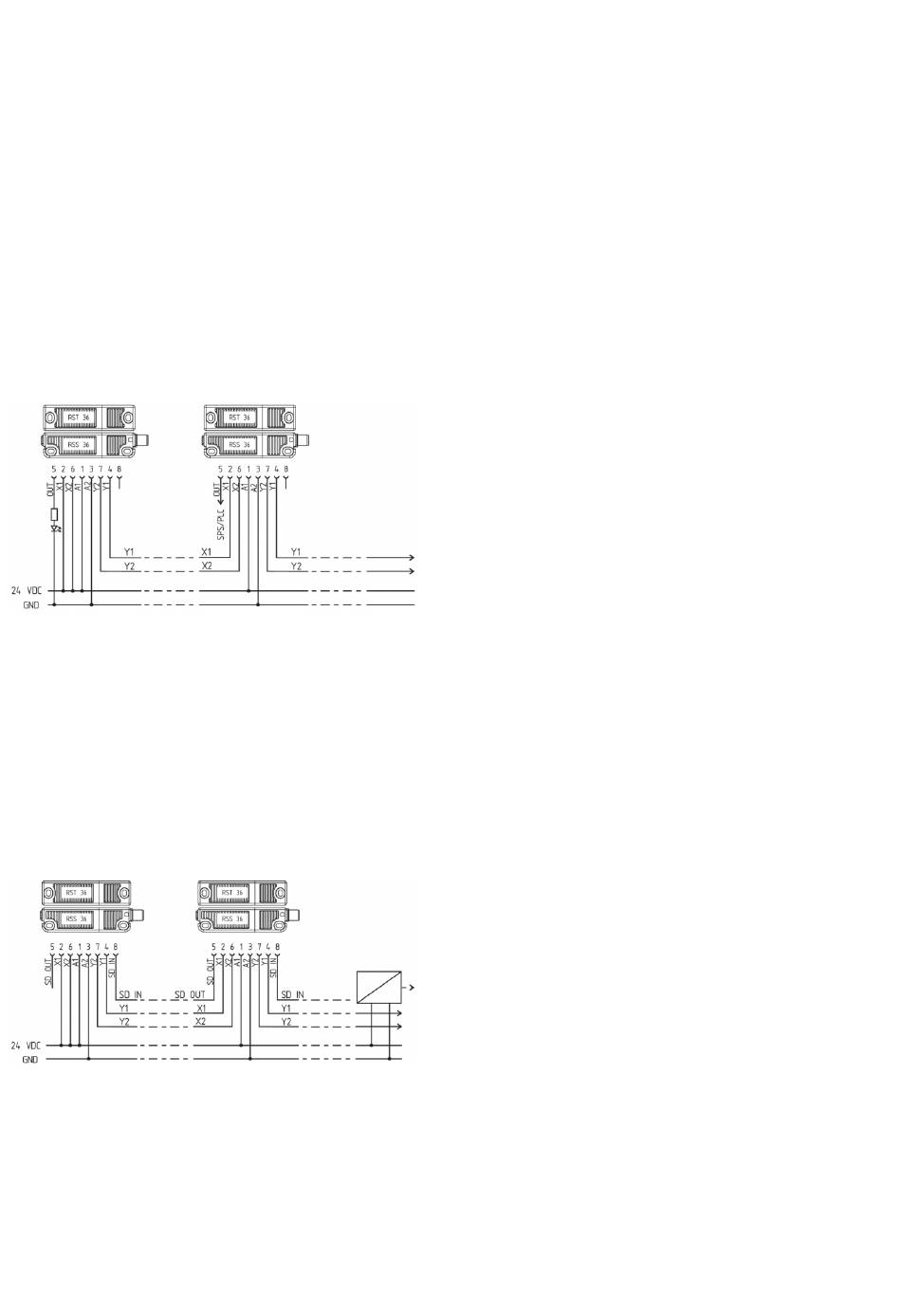

Anschlussbeispiel 1: Reihenschaltung RSS 36 mit konventionellem Diagnoseausgang
Die Spannung wird am letzten Sicherheits-Sensor der Kette (von der Auswertung aus gesehen) in die beiden
Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt. Der Diagnoseausgang
kann z.B. an eine SPS angeschlossen werden.
Y1 und Y2 = Sicherheitsausgänge → Auswertung
Anschlussbeispiel 2: Reihenschaltung RSS 36 mit serieller Diagnosefunktion
Bei Geräten mit serieller Diagnosefunktion (Bestellindex -SD) werden die seriellen Diagnoseanschlüsse in Reihe
geschaltet und zur Auswertung auf ein SD-Gateway geführt. Die Spannung wird am letzten Sicherheits-Sensor der
Kette (von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheits-Sensors werden auf die Auswertung geführt. Das serielle Diagnose-
Gateway wird mit dem seriellen Diagnoseeingang des ersten Sicherheits-Sensors verbunden.
Y1 und Y2 = Sicherheitsausgänge → Auswertung
SD-IN → Gateway → Feldbus
5.4 Anschlussbelegung und Zubehör Steckverbinder
