Heizkessel
Anschlüsse vorbereiten
Gas , wasserseitig
500
A
SRL /
SVL /
KW HR
HV
WW GA
63
63
130
130
A Abmessungen Heizkessel
B Oberkante Heizkessel
C Unterkante Heizkessel
D Verbindungsset (Zubehör)

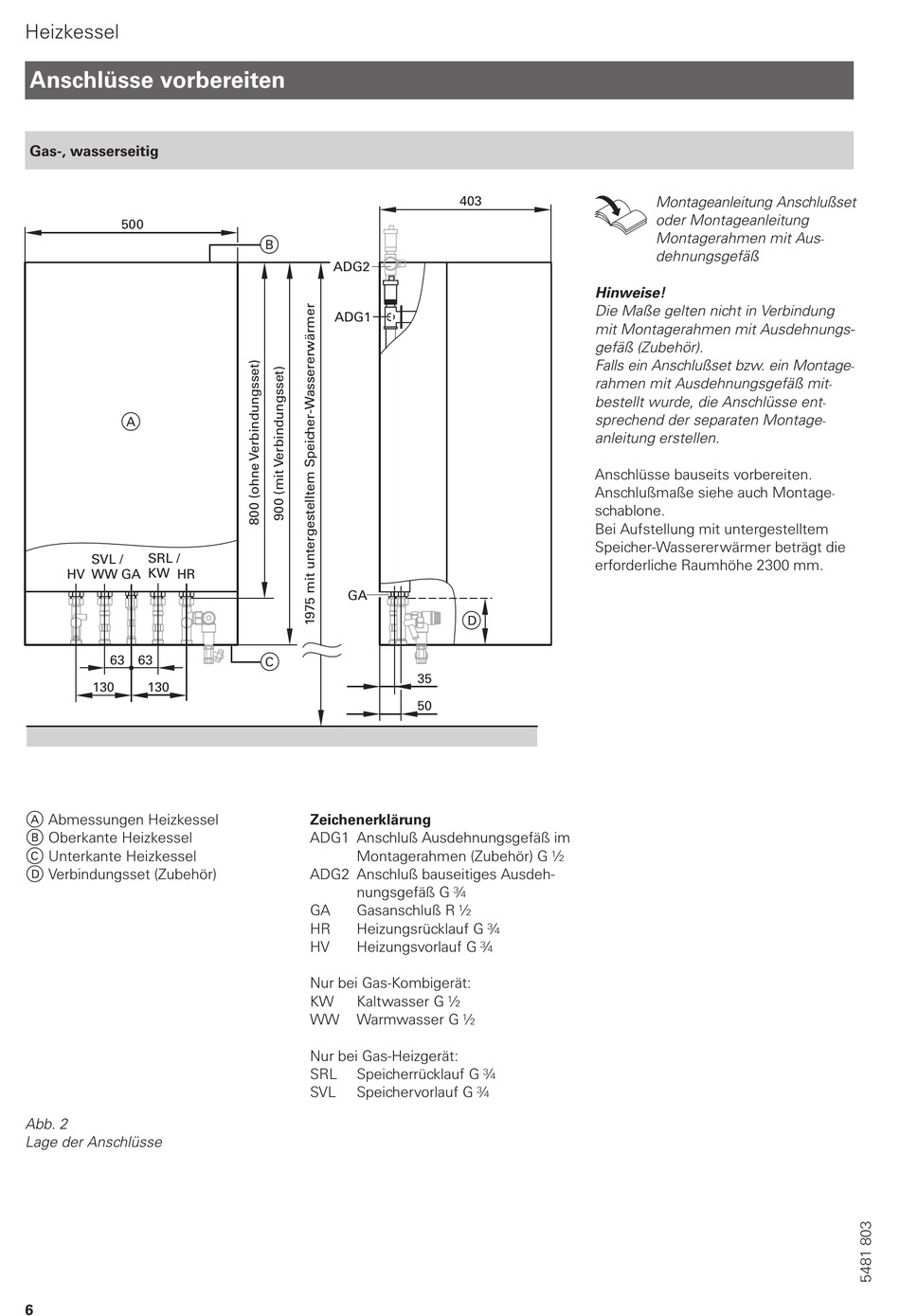

Abb. 2
Lage der Anschlüsse
6
B
ADG2
ADG1
GA
C
35
50
Zeichenerklärung
ADG1 Anschluß Ausdehnungsgefäß im
Montagerahmen (Zubehör) G ½
ADG2 Anschluß bauseitiges Ausdeh
nungsgefäß G ¾
GA
Gasanschluß R ½
HR
Heizungsrücklauf G ¾
HV
Heizungsvorlauf G ¾
Nur bei Gas Kombigerät:
KW
Kaltwasser G ½
WW
Warmwasser G ½
Nur bei Gas Heizgerät:
SRL
Speicherrücklauf G ¾
SVL
Speichervorlauf G ¾
403
Hinweise!
Die Maße gelten nicht in Verbindung
mit Montagerahmen mit Ausdehnungs
gefäß (Zubehör).
Falls ein Anschlußset bzw. ein Montage
rahmen mit Ausdehnungsgefäß mit
bestellt wurde, die Anschlüsse ent
sprechend der separaten Montage
anleitung erstellen.
Anschlüsse bauseits vorbereiten.
Anschlußmaße siehe auch Montage
schablone.
Bei Aufstellung mit untergestelltem
Speicher Wassererwärmer beträgt die
erforderliche Raumhöhe 2300 mm.
D
Montageanleitung Anschlußset
oder Montageanleitung
Montagerahmen mit Aus
dehnungsgefäß
