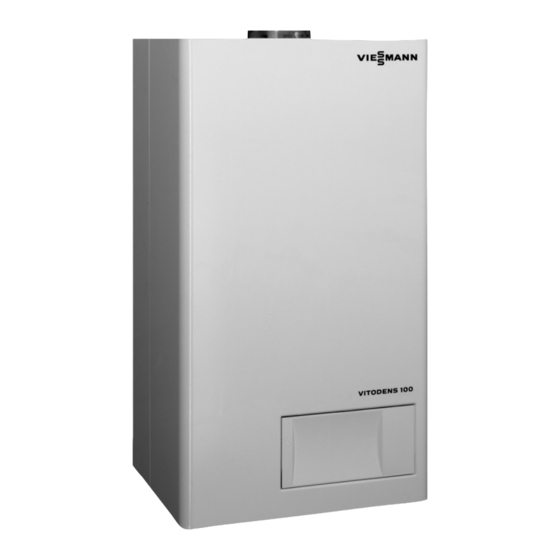

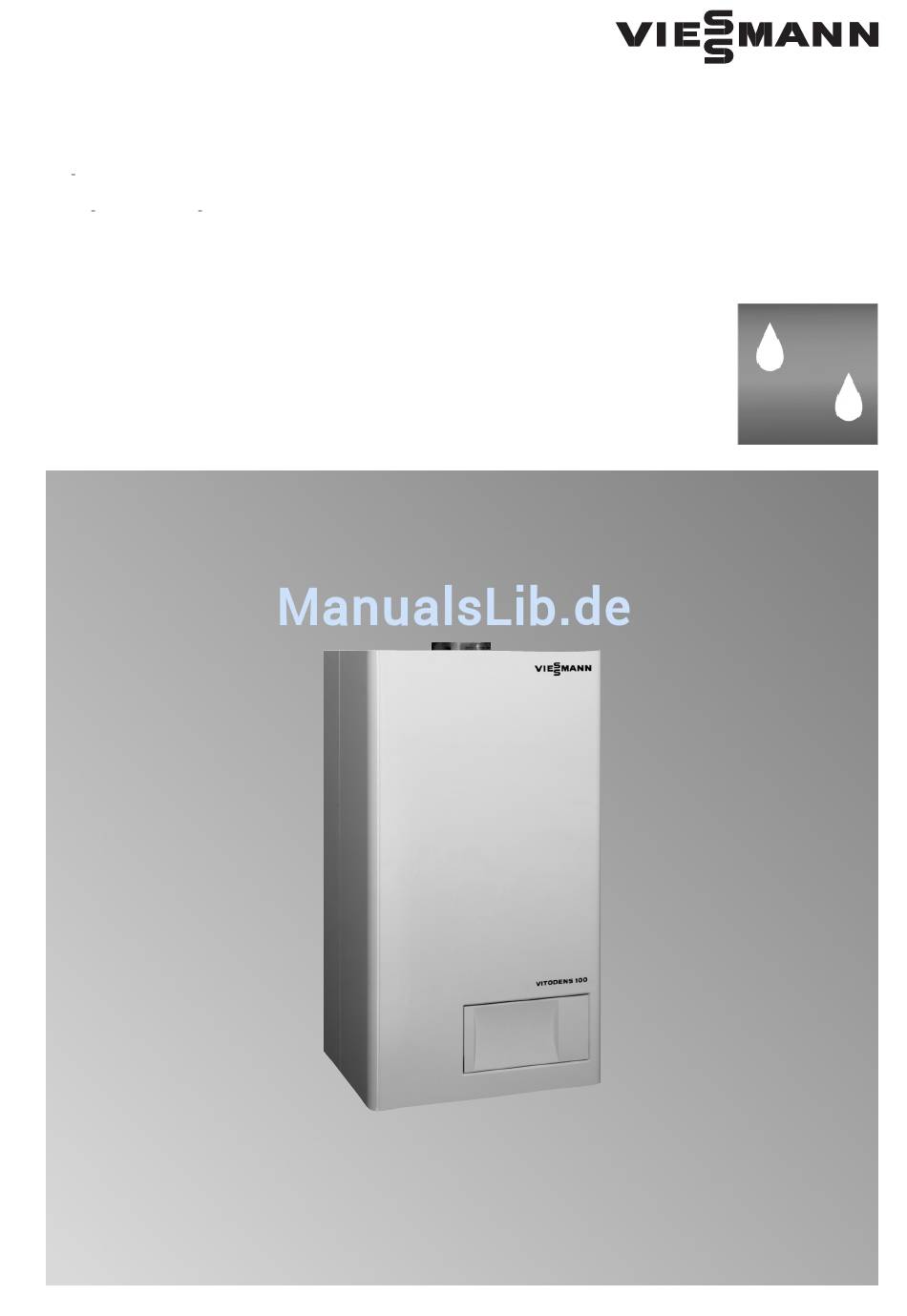

- Seite 1 Montageanleitung Vitodens 100 Typ WB1 Gas Brennwertkessel als Wandgerät Erdgas und Flüssiggas Ausführung Vitodens 100 5481 803 4/2000...
-
Seite 2: Sicherheitshinweise
Wandgeräte bedürfen einer Anzeige werden. oder Erlaubnis nach den jeweils gültigen Für die Montage der kompletten landesrechtlichen Vorschriften. Anlage (Viessmann Systemtechnik) sind Montageanleitungen für Bei Einbau des Vitodens 100 in Naß Viessmann Zubehörteile verbindlich räumen (z. B. Bad oder Duschraum), (soweit im Lieferumfang vorhanden). -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Montageanleitung . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Montageanleitung In der Montageanleitung werden folgende Signalworte und Symbole verwendet: ¨ Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. ¨ Vorsicht! Kennzeichnet Handlungen, deren Ausführung aus Gründen der Sicherheit für Menschen und Sachwerte zu unterlassen sind. -
Seite 5: Aufstellung
Aufstellung Aufstellung Mindestabstand Für abgasseitigen Anschluß Mindest abstand nach oben von 300 mm vorsehen. Mindestabstand zu brennbaren Bauteilen nicht erforderlich, da bei Nenn Wärmeleistung die zulässige Oberflächentemperatur von 85 ºC nicht überschritten wird. Bei raumluftabhängigem Betrieb Erforderliche Querschnitte nach TRGI '86/96 für Verbrennungsluft zufuhr einhalten. -
Seite 6: Heizkessel Anschlüsse Vorbereiten
Heizkessel Anschlüsse vorbereiten Gas , wasserseitig Montageanleitung Anschlußset oder Montageanleitung Montagerahmen mit Aus dehnungsgefäß ADG2 Hinweise! Die Maße gelten nicht in Verbindung ADG1 mit Montagerahmen mit Ausdehnungs gefäß (Zubehör). Falls ein Anschlußset bzw. ein Montage rahmen mit Ausdehnungsgefäß mit bestellt wurde, die Anschlüsse ent sprechend der separaten Montage anleitung erstellen. -
Seite 7: Elektrisch
Heizkessel Anschlüsse vorbereiten Elektrisch H Netzanschluß (230 V~ 50 Hz) über einen festen Anschluß erstellen. H Leitungen unter Putz verlegen (Empfehlung). H Leitungen im markierten Bereich (siehe Abb.) min. 1 200 mm aus der Wand herausragen lassen. Hinweis! Folgende Leitungen verwenden: NYM J 3 ×... -
Seite 8: Wandmontage
Heizkessel Wandmontage Wandhalterung Montageanleitung Vorwand Montagerahmen, Rohbau Montagerahmen oder Montagerahmen mit Aus dehnungsgefäß Hinweis! Wenn ein Rohbau Montagerahmen oder Montagerahmen mit Ausdehnungs gefäß angebaut wird, ist die Wand halterung nicht erforderlich. ¨ Sicherheitshinweis! Die beigefügten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Baustoffen ist Befestigungs material für H 63 kg Tragkraft (Gas Heizgerät) bzw. -
Seite 9: Anschlüsse Erstellen
Heizkessel Anschlüsse erstellen Abgasseitig Montageanleitung Abgassystem Abgasstutzen auf kürzestem Weg und zum Schornstein steigend (min. 3º) mit dem Schornstein durch Abgasrohre verbinden. Scharfe Knicke vermeiden. Abgasstutzen lichte Weite ∅ 71 mm ..Zuluftrohr Außen ∅ 110 mm . -
Seite 10: Gasseitig
Heizkessel Anschlüsse erstellen (Fortsetzung) Gasseitig 1. Gasanschluß nach TRGI '86/96 bzw. TRF 1996 erstellen. Umstellung auf andere Gasart: Serviceanleitung Gasanschlußdruck Erdgas 20 mbar ......... . Flüssiggas 50 mbar . -
Seite 11: Heizwasserseitig Zu Den Heizkreisen
Heizkessel Anschlüsse erstellen (Fortsetzung) Heizwasserseitig zu den Heizkreisen 1. Heizungsanlage gründlich spülen (besonders bei Anschluß des Heiz kessels an eine vorhandene Anlage). 2. Dichtungen einlegen und Heizkessel anschließen. Kesselvor und rücklauf G ¾ ....Mindestanlagendruck 1,2 bar . -
Seite 12: Heizwasserseitig Zum Speicher Wassererwärmer
Heizkessel Anschlüsse erstellen (Fortsetzung) Heizwasserseitig zum Speicher Wassererwärmer Heizgerät Montageanleitung Speicher Wassererwärmer und Anschlußset zum Speicher Wassererwärmer Speichervor und rücklauf G ¾ ....A Speichervorlauf B Speicherrücklauf Abb. -
Seite 13: Elektrische Anschlüsse
Regelung Elektrische Anschlüsse Anschlußleitungen verlegen ¨ Sicherheitshinweis! Beim bauseitigen Verlegen und Befestigen der Anschlußleitungen darauf achten, daß die maximal zulässigen Temperaturen der Leitungen nicht überschritten werden. 1. Die aus der Wand kommenden Leitungen mit Leitungsbindern am Querbügel 1 befestigen. 2. Leitungen zwischen Haltearm 2 und Regelung 3 nach vorn ziehen. -
Seite 14: Übersicht Elektrische Anschlüsse Und Steckverbinder
Im folgenden Abschnitt ist der Anschluß ausgewählter Zubehörteile beschrieben. Für die weitergehenden Montageschritte auch die den Zubehörteilen beiliegenden separaten Montageanleitungen beachten. Für die Montage der kompletten Anlage (Viessmann Systemtechnik) sind Montage anleitungen für Viessmann Zubehörteile (soweit im Lieferumfang vorhanden) verbindlich. -
Seite 15: Anschlüsse An Regelung Für Witterungsgeführten Betrieb
Regelung Anschlüsse an Regelung für witterungsgeführten Betrieb Außentemperatursensor 1. Kappe 1 abnehmen. 2. Gehäuseunterteil 2 befestigen (Leitungseinführung 3 nach unten). Hinweis! Außentemperatursensor an der Nord oder Nordwestwand 2 bis 2,5 m über dem Boden, bei mehrgeschos sigem Gebäude etwa in der oberen Hälfte des zweiten Geschosses, anbringen. -
Seite 16: Speichertemperatursensor
Regelung Anschlüsse an Regelung für witterungsgeführten Betrieb (Fortsetzung) Speichertemperatursensor Zubehör 1. Sensor gemäß separater Montage anleitung in Speicher Wasser erwärmer einbauen. 2. Steckverbinder X 7 des Speichertemperatursensors in X 7 einstecken. 3. Zugentlastungsoberteil 1 anschrauben. Abb. 18 Speichertemperatursensor anschließen Wandmontagesockel Zubehör Hinweis! Der Wandmontagesockel kann nur alter... -
Seite 17: Fernbedienungsgerät Ws/Rs
Regelung Anschlüsse an Regelung für witterungsgeführten Betrieb (Fortsetzung) Fernbedienungsgerät WS Zubehör Fernbedienungsgerät RS Hinweis! Das Fernbedienungsgerät WS/RS kann 9 10 11 12 13 14 nur alternativ zum Wandmontagesockel eingesetzt werden. 1. Fernbedienungsgerät gemäß sepa rater Montageanleitung montieren. 2. Fernbedienungsgerät am Steck verbinder X 3 anschließen. -
Seite 18: Dekamatik Hk
Die Dekamatik HK kann nur alternativ zu einem Erweiterungssatz für Heiz kreis mit Mischer eingesetzt werden. Zum Anschluß einer Dekamatik HK ist das Erweiterungsmodul Viessmann 2 Draht BUS erforderlich. 1. Dekamatik HK gemäß separater Montageanleitung montieren. 2. Dekamatik HK über Anschlußleitung (Best. -
Seite 19: Anschlüsse An Regelung Für Angehobenen Betrieb
Regelung Anschlüsse an Regelung für angehobenen Betrieb Uhrenthermostat F Zubehör Hinweis! Der Uhrenthermostat F kann nur alter nativ zu einem Uhrenthermostat M eingesetzt werden. 1. Uhrenthermostat gemäß separater Montageanleitung montieren. 2. Brücke zwischen X 4.1 und X 4.2 entfernen. 3. Uhrenthermostat F am Steck verbinder X 4 anschließen. -
Seite 20: Speichertemperatursensor
Regelung Anschlüsse an Regelung für angehobenen Betrieb (Fortsetzung) Speichertemperatursensor Zubehör 1. Sensor gemäß separater Montage anleitung in Speicher Wasser erwärmer einbauen. 2. Steckverbinder X 7 des Speichertemperatursensors in X 7 einstecken. 3. Zugentlastungsoberteil 1 anschrauben. Abb. 26 Speichertemperatursensor anschließen... -
Seite 21: Netzanschluß Regelung
Regelung Netzanschluß Regelung ¨ Sicherheitshinweis! Bei den Arbeiten zum Netzanschluß die Anschlußbedingungen des örtlichen Energieversorgungsunternehmens und die VDE Vorschriften beachten! Die Zuleitung darf mit max. 16 A abgesichert sein. 1. Netzanschluß (230 V~ 50 Hz) über einen festen Anschluß erstellen. 2. -
Seite 22: Bedienteil Der Regelung Einsetzen
Regelung Bedienteil der Regelung einsetzen Hinweis! Die Regelung ist separat verpackt. 1. Regelungsgehäuse 1 in die seitlichen Führungen einsetzen und zurück schieben. Die elektrische Verbindung der Regelungsteile erfolgt dabei selbsttätig. Achtung! Kapillare des Manometers nicht abknicken. 2. Zugriffschutz 2 anschrauben. Falls erforderlich Laschen 3 ein schneiden und abbrechen. -
Seite 23: Anhang
Anhang Nach der Montage ... Checkliste Folgende Punkte prüfen (ankreuzen) und eventuelle Mängel beheben: j Elektrische Anschlüsse richtig ausgeführt? j Alle Anschlußleitungen so verlegt, zugentlastet und befestigt, daß ein einwandfreier Betrieb gewährleistet ist? j Nur bei separatem Speicher Wasser erwärmer: Speichertemperatursensor (falls vorhanden) richtig montiert und angeschlossen? -
Seite 24: Technische Daten
Rechenwerte zur Auslegung der Abgasanlage nach DIN 4705 bezogen auf 9 % CO und eine Verbrennungslufttemperatur von 20 ºC. Gemessene Abgastemperatur bei 20 ºC Verbrennungslufttemperatur. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon: 0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
