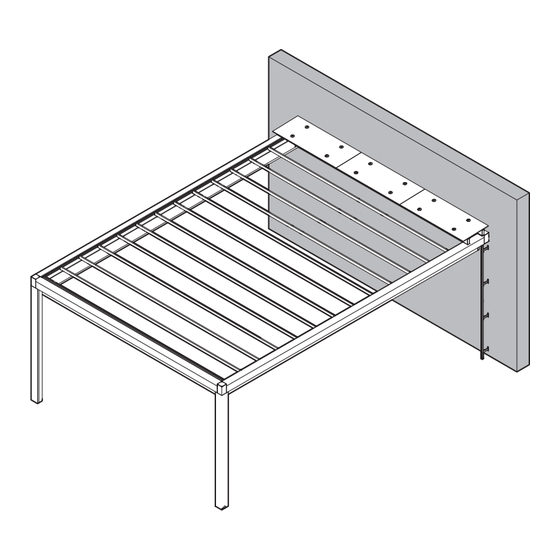

Stobag MELANO TP7100 Montageanleitung

FALTMARKISE MELANO
Beschattung TP7100
TP7100
min. 200 cm
max. 500 cm
0º
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung Beschreibung
Horizontale Faltmarkise welche mit einem Aluminium-Strangpress-
Ausfallprofil (Dimension 70 x 65 mm) die voneinander getrennten
Tuchbahnen (500 mm breit) aus- und einfahren lässt. Gehalten von
den mengenmässig je nach Ausladung vorhandenen Kederprofilen
(Aluminium Strangpressprofil Dimension 30 x 65 mm) sind die
Tuchbahnen so konfektioniert, dass Regenwasser seitlich abgeleitet
wird und der ganzjährige Ausseneinsatz ermöglicht wird. Ohne
Aufnahme einer Schneelast.
Der Antrieb erfolgt über einen Elektroantrieb mit mechanischer
End abschaltung. Einspeisung 230 V / 50 Hz. IP Schutzklasse
44. Kraftüber tragung auf eine Aluminium Strangpressprofil
Motorenwelle Ø 30 mm welche über Zahnräder die Bewegung auf
Kunststoffzahnriehmen mit Kevlarverstärkung beidseitig an das
Ausfallprofil weitergibt. Schutz des Motors von oben mittels einer
Aluminiumabdeckung (90 x 65 mm) und von unten verdeckt durch eine
min. 200 cm
Tuchbahn welche vom letzten Kederprofil zur Stahltuchwelle (Ø 60 mm)
max. 700 cm
objektbezogen angepasst wird. Alle Aluminiumprofile sowie die Alu-
Gussteile sind pulverbeschichtet.
Tuchbespannung bestehend aus Polyestergewebe (630 g/m²) mit
Polyvinylchlorid Beschichtung und hochwertiger Oberflächenprägung
für den permanenten Ausseneinsatz. Materialdicke 0.5 mm. Abwasch-
bar und wasserdicht bis zu einer Wassersäule von 3000 mm. Brenn-
verhalten Schwerentflammbar Klasse B1 nach DIN 4102-1.
LIEFERART
Tuchbahnen in maximal drei Paketen aufgezogen. Führungsschienen komplett
zusammengebaut. Restliche Einzelteile lose.
MELANO
06/2019
12.1
